[mohamad mohanad]

سلام عليكم اخواني واستاذتي
اريد منكم مساعدة في حساب عدد الاولواح المطلوبة
1- لحمل 200 وات لمدة 6 ساعات
2- و مشروع اخر 200 واط لمدة 24 ساعة
وكم بطارية يحتاج كل مشروع ... واذا امكن شرح المعادلة التي يتم من خلالها حساب البطاريات والخلاية الشمسية

وهل يختلف في عدد الالواح او البطاريات المستخدمة في حال استعمال
1- control chrger 12 v dc ويكون الoutput الذي يوصل للload هو 12 v dc
2- inverter ويكون ال output له 220 v AC يعني الحمل الذي سوف اوصل له 220 AC
وشكرا لكم وبارك الله فيكم

[mohamad mohanad]

اقتباس المشاركة الأصلية كتبت بواسطة mohamad mohanad سلام عليكم اخواني واستاذتي اريد منكم مساعدة في حساب عدد الاولواح المطلوبة 1- لحمل 200 وات لمدة 6 ساعات 2- و مشروع اخر 200 واط لمدة 24 ساعة وكم بطارية يحتاج كل مشروع ... واذا امكن شرح المعادلة التي يتم من خلالها حساب البطاريات والخلاية الشمسية وهل يختلف في عدد الالواح او البطاريات المستخدمة في حال استعمال 1- control chrger 12 v dc ويكون الoutput الذي يوصل للload هو 12 v dc 2- inverter ويكون ال output له 220 v AC يعني الحمل الذي سوف اوصل له 220 AC وشكرا لكم وبارك الله فيكم

هل هذه الحسابات صحيحة

[mohamad mohanad]

[IMG][/IMG]

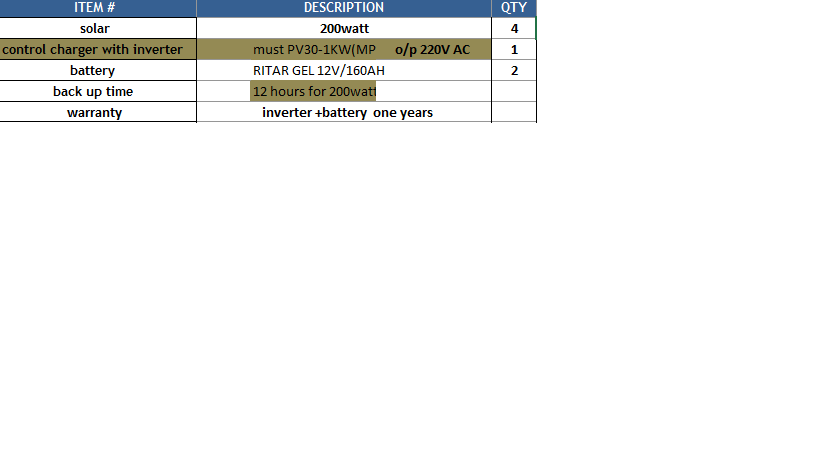

شباب هذا المشروع مطلوب مني وقد قدمت عرض عليه باهذه القيم
المشروع هو عبارة عن 200 وات و زمن التشغيل 12ساعة

وقد أستخدمت نفس القيم والاحسابات لمدة 24 ساعة

[معسكر]

من النظرة السريعة .. البطارية لا تكفي للحمل

ربما ستحتاج الى اكثر من 200 امبير لكي تغطي بكفائة

ان تيسر لي وقت اوضحت اكثر باذن الله

[mohamad mohanad]

شكرا على مرورك ...بالنسبة للبطاريات تقريبا انا متاكد منها لاني اهمل في شركة للبطاريات ولدي خبرة ولو كانت بسيطة في البطاريات .....ولكن ليس لدي خبرة في الطاقة الشمسية نفثت مشروع والحمد لله نجح ولكن اريد من حضرتكم مساعدتي في حساب هذا المشروع السابق ...
وشكرا لكم

[yaquop24]

بالنسبه للحمل 200 وات ليعمل ل6 ساعات تحسبها كالاتي:
200×6= 1200 وات
1200÷8= 150 وات
طبعا ال8 ساعات الاشعاع الشمسي
والناتج 150 اللوح المطلوب للمنظومه
انتاجية اللوح 150 وات في 8 ساعات يساوي 1200 وات
نقسم ال1200 على فولتيه البطاريه 12 فولت
1200÷12= 100 امبير
اذا البطاريه المطلوبه 100 امبير
واللوح 150 وات
ومنظم الشحن لهذه المنظومه 10 امبير او اكثر
والانفرتر 500 وات
ياريت تصححو لي اذا كنت غلطان

[soofeljean]

اقتباس المشاركة الأصلية كتبت بواسطة yaquop24 بالنسبه للحمل 200 وات ليعمل ل6 ساعات تحسبها كالاتي: 200×6= 1200 وات 1200÷8= 150 وات طبعا ال8 ساعات الاشعاع الشمسي والناتج 150 اللوح المطلوب للمنظومه انتاجية اللوح 150 وات في 8 ساعات يساوي 1200 وات نقسم ال1200 على فولتيه البطاريه 12 فولت 1200÷12= 100 امبير اذا البطاريه المطلوبه 100 امبير واللوح 150 وات ومنظم الشحن لهذه المنظومه 10 امبير او اكثر والانفرتر 500 وات ياريت تصححو لي اذا كنت غلطان

أحسنت يا اخي حسابات ممتازة
الملاحظة الوحيدة أن اللوح ابو 150 واط ليس في كل ساعات النهار سيعطيك 150 واط بسبب أحياناً وجود السحب في السماء التي تمنع تعرض اللوح للاشعاع الكافي ، كما أن تعرضه للااشعاع الساعة الخامسة مساء ليس كتعرضة للاشعاع وقت الظهيرة . ولذالك يجب اخذ الاحتياطات لهذه المفاقيد

[mohamad mohanad]

اقتباس المشاركة الأصلية كتبت بواسطة soofeljean أحسنت يا اخي حسابات ممتازة الملاحظة الوحيدة أن اللوح ابو 150 واط ليس في كل ساعات النهار سيعطيك 150 واط بسبب أحياناً وجود السحب في السماء التي تمنع تعرض اللوح للاشعاع الكافي ، كما أن تعرضه للااشعاع الساعة الخامسة مساء ليس كتعرضة للاشعاع وقت الظهيرة . ولذالك يجب اخذ الاحتياطات لهذه المفاقيد

عدد البطاريات = (الحمل*عدد الساعات )/12 فولت
الناتج يقسم على سعة البطارية مثلا 100 امبير
مثال
1000 واط لمدة 6 ساعات
عدد البطاريات =1000*6/12
=500 امبير
=500/100 امبير
5 بطاريات ذات سعة 100 امبير ولزيادة الوثوقية نضرب ب1.2
5*1.2=6 بطاريات العدد الحقيقي وبالمقارنة مع الجداول الرسمية للبطاريات نفس النتيجة
