السلام عليكم
ياشباب ، انا أحاول صنع ماكينة CNC .
قرأت في احد المقالات انه يوجد محرك خطوي داخل الطابعات .
وجدت طابعة قديمة فككتها . وجدت داخلها محركين DC فقط !!!


سؤال؟
هل يمكن صنع ماكينة CNC بمحركات الــ DC ؟

اعلانات

مشتاق الله
:: مهندس متميز ::
تاريخ التسجيل: Oct 2015
المشاركات: 620
نشاط [ مشتاق الله ]
قوة السمعة:0
قديم 09-03-2017, 08:54 PM المشاركة 2
sun


السلام عليكم
ياشباب ، انا أحاول صنع ماكينة CNC .
قرأت في احد المقالات انه يوجد محرك خطوي داخل الطابعات .
وجدت طابعة قديمة فككتها . وجدت داخلها محركين DC فقط !!!


سؤال؟
هل يمكن صنع ماكينة CNC بمحركات الــ DC ؟
السلام عليكم و رحمة الله و بركاته

حضرتك ستجد مواتير رائعة فى ماكينات التصوير التى توجد فى المكتبات و يمكنك الحصول عليها من مركز صيانة هذه المكينات , اما لو كنت من مصر لو ربنا اعانك غالبا ستجدها فى اماكن قطع الغيار المستعملة و غالبا فى سوق مثل سوق الجمعة بالقاهرة .
و ما يستخدم على حد علمى الخطوى و السيرفو لسهولة التحكم فيهم .

و ما توفيقى الا بالله


اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:408
قديم 11-03-2017, 04:25 AM المشاركة 3
افتراضي


السلام عليكم
ياشباب ، انا أحاول صنع ماكينة CNC .
قرأت في احد المقالات انه يوجد محرك خطوي داخل الطابعات .
وجدت طابعة قديمة فككتها . وجدت داخلها محركين DC فقط !!!


سؤال؟
هل يمكن صنع ماكينة CNC بمحركات الــ DC ؟
للأسف لا للحاجة لدقة هذه الموتورات العالية إذ يمكنها التحرك خطوة ثم العودة و تكرار هذا عديد من المرات وهو ما لا تحققه موتورات الدى سى ولا السيرفو
تخيل كيف يمكنك طباعة خط رفيع رأسى بطول الصفحة و حركة رأس الطباعة و دقتها


الصورة الرمزية Tareq Saed
Tareq Saed
:: مهندس ::
تاريخ التسجيل: Mar 2017
الدولة: Tripoli , Libya
المشاركات: 2
نشاط [ Tareq Saed ]
قوة السمعة:0
قديم 11-03-2017, 11:22 PM المشاركة 4
افتراضي


طبعاً في البداية احب اشكركم على الردود
***
للأسف لا للحاجة لدقة هذه الموتورات العالية إذ يمكنها التحرك خطوة ثم العودة و تكرار هذا عديد من المرات وهو ما لا تحققه موتورات الدى سى ولا السيرفو
تخيل كيف يمكنك طباعة خط رفيع رأسى بطول الصفحة و حركة رأس الطباعة و دقتها
انافككت طابعة من نوع اتش بي وجدت بداخلها موتور دي سي . سأرفق صور لها إن شاء الله


الصورة الرمزية عبدالله حجازى
عبدالله حجازى
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2011
الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
نشاط [ عبدالله حجازى ]
قوة السمعة:111
قديم 13-03-2017, 01:07 AM المشاركة 5
افتراضي اللهم انفعنا بما علمتنا وعلمنا ما ينفعنا وزدنا علما


السلام عليكم ورحمه الله وبركاته ..

صراحة يوجد دوائر للتحكم في المواتير dc والمهم هنا نريد دائرة "" فرمله """ فهي بتحدث توقف للمحرك بدون ظاهرة القصور الذاتي .. وهذا الأمر مهم جداا للحصول علي أعلي دقه ..

ايذا المتطلبات اللذي نحتاجه لستبدال محرك استيبر .. بمحرك DC >>

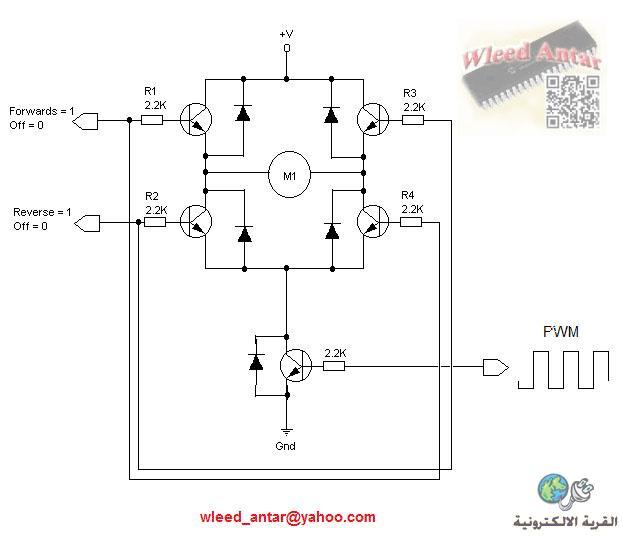

هي __ دائرة فرمله للمحرك

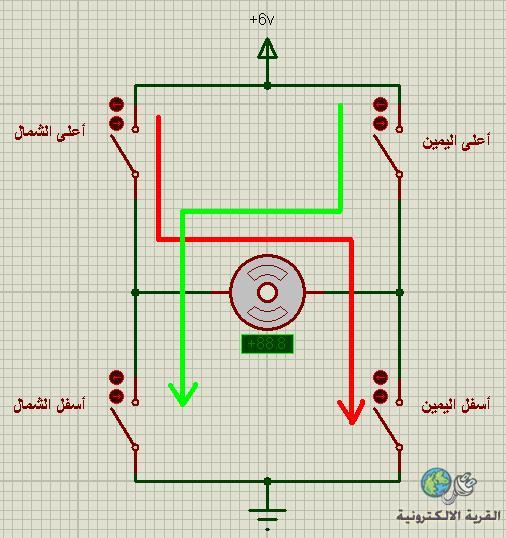

ونحتاج لهذة الدائرة لكي نتحكم فى اتجاة دوران المحرك











ويمكنك استخدام هذة الفكرة لكي تتحكم في عدد دورات المحرك



يوج فتحات في الإسطوانه يمك استخدام ديود اشعه تحت الحمراء .. ومن الناحيا الأخري لشكل الدائرى نستخدم .. مستقبل اشعة تحت الحمراء ..

ومثال للفكرة ..


نريد المحرك DC يخطو 20 خطوة .. ايذا نستطيع أن نعد مرور الضوء وانقطاعه 20 مرة .. ويأتي دور دائرة الفرمله لكي توقف المحرك فورااا ... بدون التوقف البطيئ .. أو كما نسميها بالأسم العلمي .. ظاهرة القصور الذاتي ..



والأن المصنعون يستخدمون هذه الطريقه في معظم الطابعات .. الموجودة في الأسواق


بالتوفيق ان شاء الله ..

تحياتي


التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 13-03-2017 الساعة 01:57 AM

306hamza
:: مهندس ::
تاريخ التسجيل: Jun 2015
المشاركات: 34
نشاط [ 306hamza ]
قوة السمعة:0
قديم 16-04-2017, 05:21 PM المشاركة 6
افتراضي


الرجاء من الاخوة زوي الخبرة في مجال البرمجة
نريد كود للاردوينو للتحكم في عدد لفات وسرعة واتجاه محرك دي سي مع الانكودر
