مساعدة في EPROM TMS 27256 250JL

[majidye]

اخواني المهندسين والهواة ................... المحترمين

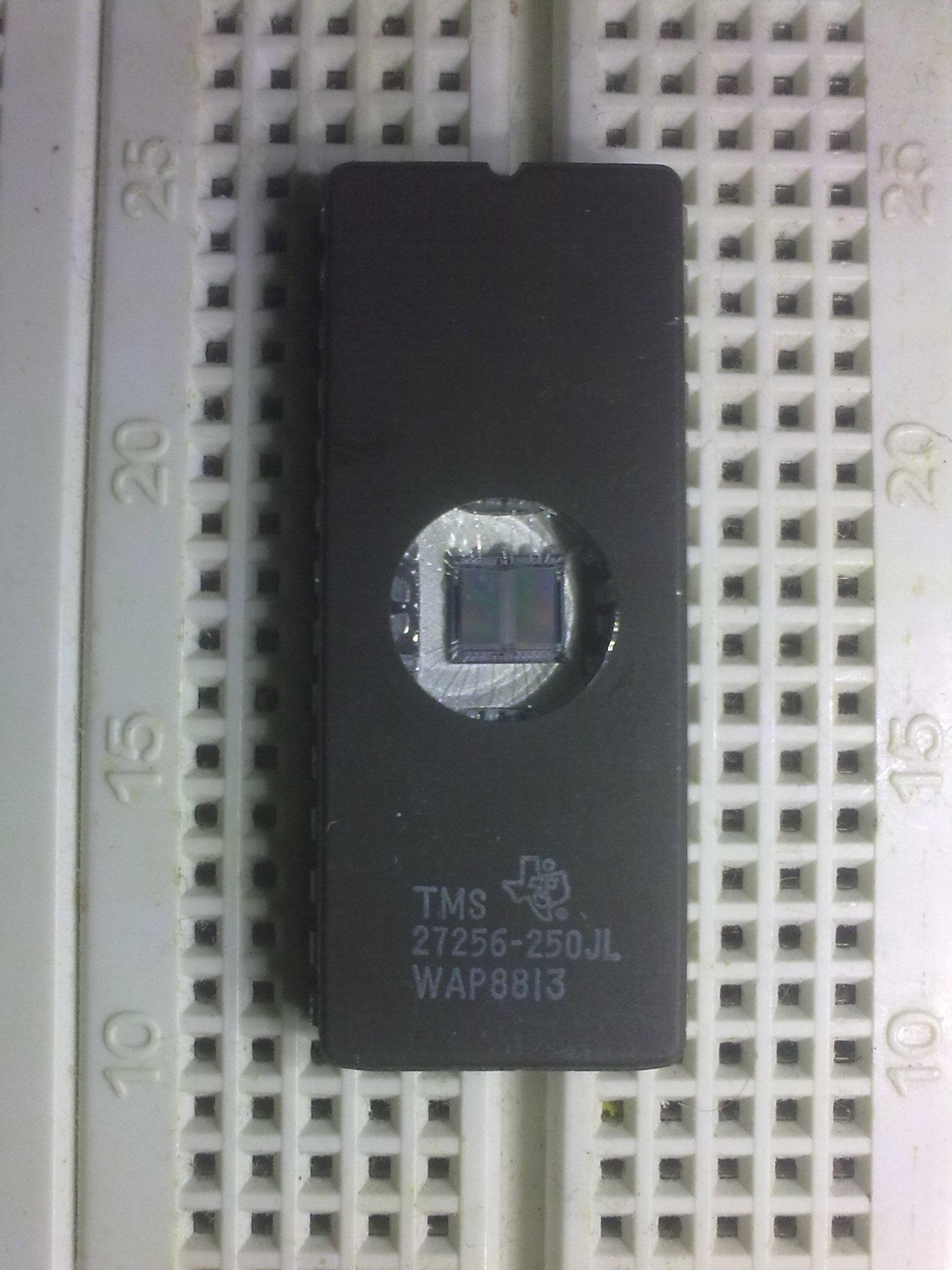

[IMG][/IMG]
وجد هذه الآي سي على احد الالواح الالكترونية ، وبعد البحث في النت عن نوعها و عن الداتا شيت الخاص بها _ لانني ليس اختصاصي في الالكترونيات وانما هاوي _ وعرفت انها من النوع EPROM .
ولكن عندما ابحث عن الرقم المدون عليها والموضح في الصورة لا اجده وانما اتوصل الى هذا M27256
وهذا رابط الداتا شيت الذي توصلت اليه http://www.futurlec.com/Memory/27256_Datasheet.shtml
فسؤالي اذا سمحتم هل يوجد فرق في الداتا شيت التي تحصلت عليها عن الاي سي التي امتلكها والتي موضحة بالصورة؟
والسؤال الثاني _ ولانني مبتدئ هاي _ ماهي الدوائر التي استطيع ان استخدمها فيها ؟ وايضا ماهي الدوائر التي استطيع ان استخدمها فيها بدون برمجتها ( أي كأنها أي سي عادية )
والسؤال الأخير هل هذه في وسط الاي سي خلية ضوئية ؟ ام ماذا ؟
واشكركم جميعا اخواني المهندسين

[مشتاق الله]

السلام عليكم و رحمة الله و بركاته

اخى العزيز ,
هذا الايسى عبارة عن ذاكرة يمكن مسح البيانات المخزنة عليها سابقا بتعريضها للاشعة فوق البنفسجية UV ,
و هى تصدر من لمبات تشبه لمبات فلورسنت , و عند تعريضها فان الاشعة تدخل من خلال العدسة التى تراها لتمسح البيانات .

و لا يمكنك استخدامها كما هى الا ان كنت تعلم ما هى البيانات المخزنة بها حاليا و كيف تستخدمها .
و يمكنك برمجتها اى تخزين بيانات جديدة بعد مسحها بال UV , و تستخدم لذلك دوائر برمجة خاصة على النت , و بعد البرمجة فان البيانات تظل ثابتة بها حتى تمسح مرة اخرى .
و حجمها 256 كيلو بت او 32 كيلو بايت .
و الداتا شيت متطابقة .
ولا يمكن استخدامها الا للتخزين فقط و كأنها فلاشة .
ارجو ان اكون قد افدتك

و ما توفيقى الا بالله

[majidye]

اشكرك اخي م/ مشتاق على ردكم السريع
وجزاك الله خير
عندي استفسار مسح بياناتها لايتم الا تحت الاشعة فوق البنفسجية ؟؟ ولا استطيع عن طريق الكمبيوتر والمبرمجة ؟؟
وشكرا مقدما

[مشتاق الله]

المشاركة الأصلية كتبت بواسطة majidye

اشكرك اخي م/ مشتاق على ردكم السريع
وجزاك الله خير
عندي استفسار مسح بياناتها لايتم الا تحت الاشعة فوق البنفسجية ؟؟ ولا استطيع عن طريق الكمبيوتر والمبرمجة ؟؟
وشكرا مقدما

نعم و لذلك و ضعو بها عدسة .
لكن هناك انواع تمسح و تكتب بالكمبيوتر مثل الفلاشة , و تسمى EEPROM
يمكنك قراءة هذا:
https://ar.wikipedia.org/wiki/%D8%B0...85%D8%B3%D8%AD
