سؤال فى مكبر عمليات TL074

[emadhed]

السلام عليكم اخوانى الافاضل استاذ نعيم و مشرفنا ماجد و كل الاحباب

مكبر العمليات TL064 او TL074 أو TL084

المتكامله وفق الداتا شيت موجود بداخلها 4 مكبر عمليات

و هناك دايره مقسم صوت ( Audio Spliter ) بتدى لنا 4 مخارج صوت من مدخل و مصدر صوت واحد مونو علشان نشغل باشارة صوت واحدة اربعه امبليفاير
الدايره مرفقه

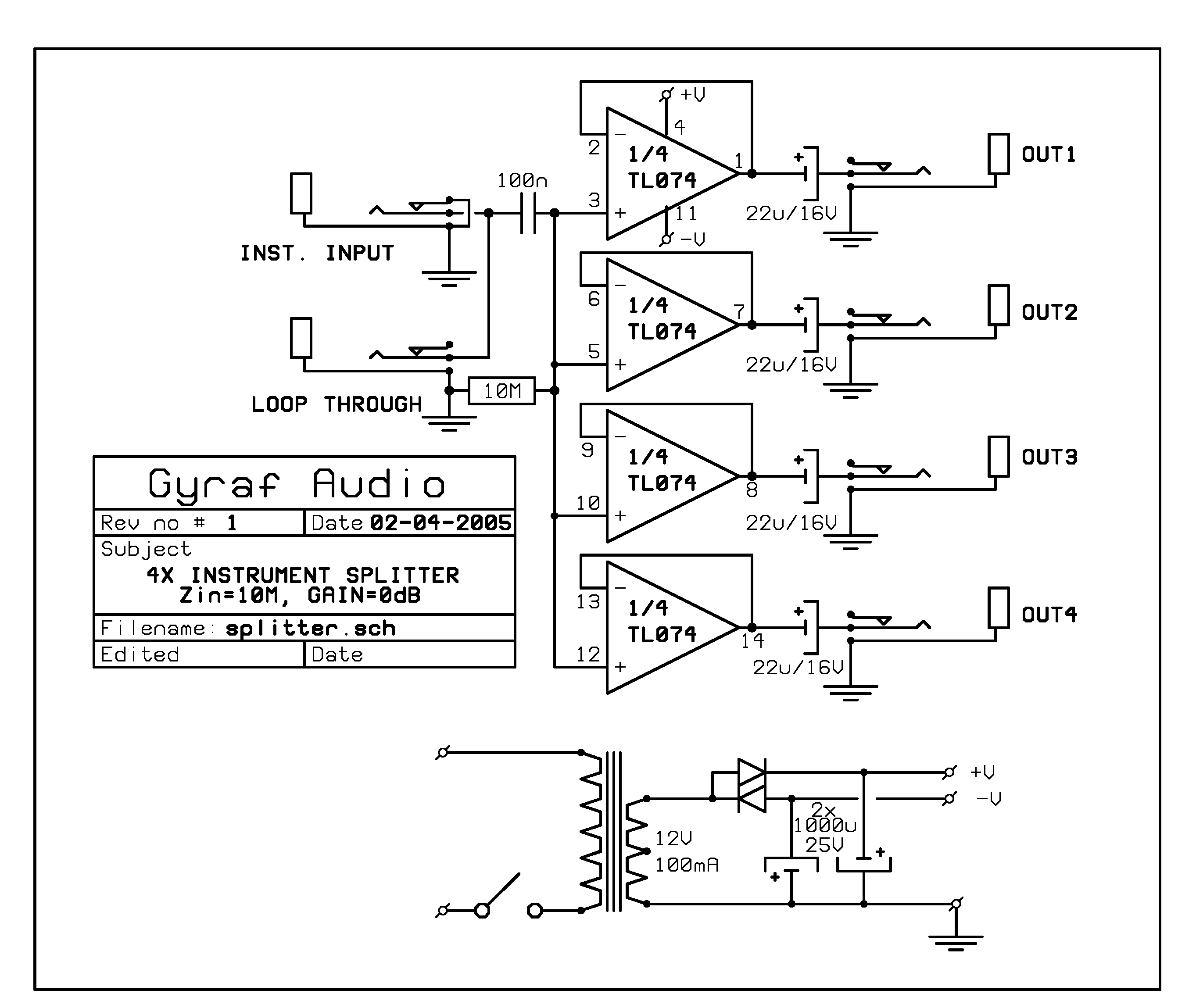

هذه هى الدائره




الفكره و السؤال
-------------------
الداتا شيت بتاعه المتكامله بتقول ان بداخلها 4 مكبر عمليات و فى الدايره بنستخدم مكبر منهم فقط و بنضع 4 متكالات مع ان المتاكلمه بداخلها 4 مكبرات و لا نستخدم منها الا واحدة

فهل من الممكن اننا ادخل للاربعه مكبرات فى المتكامله علشان اخد 4 خارج صوت و الهدف استغلال المكبر كدايرة مقسم صوت ؟؟؟

يعنى اشاره الصوت هدخلها على رجل رقم 3 و 5 و 10 و 12 و ذلك بدلا من استخدام 4 متكاملات لنفس الغرض زى الدايرة المرفقه

داتا شيت المتكامله





ما الذى يمنع استخدام متكاله واحد و تفعيل الاربعه مكبرات بداخلها بدلا من استخدام 4 متاكاملات كمقسم صوت؟؟

و لكم جزيل الشكر

اخوكم ....

[ماجد عباس محمد]

هل راجعت ارقام الأطراف فى الصورتين اللى انت رفعتهم؟؟
لو راجعتهم ستجد أنهم متكاملة واحدة و قد استخدم الأربع أجزاء فعلا

[emadhed]

يعنى دى متكامله واحدة مش اربع متكاملات ؟؟

انا جيت اصمم الدايره حطيت 4 متكاملات و استخدمت مكبر واحد من كل متكامله

اشكرك استاذ ماجد شكرا جزيلا

[emadhed]

كنت باسال ايه الفرق بين مدخلين الصوت مدخل عليه مكثف 104 و التانى عليه مقاومه من 10 ميجا

و هل المقاومه الكبيرة دى موجوده بالفعل ؟؟

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة emadhed

يعنى دى متكامله واحدة مش اربع متكاملات ؟؟

انا جيت اصمم الدايره حطيت 4 متكاملات و استخدمت مكبر واحد من كل متكامله

اشكرك استاذ ماجد شكرا جزيلا

هى مشروحة هنا المشاركة رقم 50
http://www.qariya.info/vb/showthread.php?t=57372&page=7

المشاركة الأصلية كتبت بواسطة emadhed

كنت باسال ايه الفرق بين مدخلين الصوت مدخل عليه مكثف 104 و التانى عليه مقاومه من 10 ميجا
و هل المقاومه الكبيرة دى موجوده بالفعل ؟؟

الدخل الأول مكتوب عليه INTS اختصار instrument أى الآلات مثل الجيتار الخ و الثانى مكتوب عليه Loop Through أى مخرج لذلت المدخل لتوصيل الدخل ذلته لمكبر آخر أو مبين أو اى شيء
طبعا هذه المقاومة موجودة

[emadhed]

ربنا يتقبل منك و يجزيك كل خير
اشكرك شكرا جزيلا

[emadhed]

معلش سؤال اخير فى تغذية الدايرة
الرجل رقم 4 موجب فولت و الرجل رقم 11 سالب فولت و لا ارضى ؟؟

و لو سالب الارضى مش بيتوصل بالدايره ؟؟

[ماجد عباس محمد]

ارجع للدائرة الأولى تجد مصدر التغذية له 3 طرف
V+ و V- و أرضى

ايضا التحويل من مصدر تغذية واحد إلى مصدرين و العكس مشروح هنا
http://www.qariya.info/vb/showthread.php?t=57372&page=6
المشاركة 45
