[يزيد العتيبي]

بسم الله الرحمن الرحيم
السلام عليكم

اليوم معنا مشروع بسيط لعمل اشارة مرور الآردوينو

المكونات:

• 3 ليد (احمر,اصفر,اخضر)
• لوحة تجارب
• 3 مقاومات ( 220 اوم )
• اسلاك للتوصيل

-------------

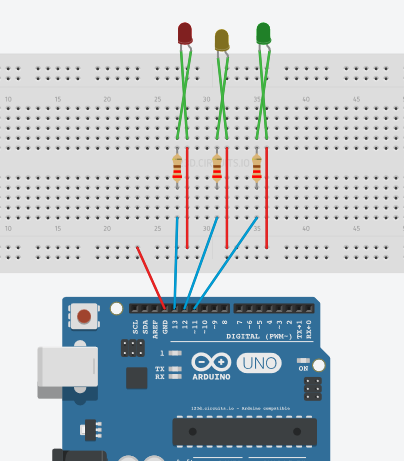

التوصيل




الكود :

// التعريف بأرقام المدخلات
int red = 13;
int yellow = 12;
int green = 11;

// دالة الاعداد , تعمل مرة واحدة عند التشغيل او اعاداة التشغيل

void setup(){
pinMode(red,OUTPUT);
pinMode(yellow,OUTPUT);
pinMode(green,OUTPUT);
}

// دالة التكرار , تعمل مرارا وتكرارا الى ان توقف الجهاز
void loop(){
changeLights();
delay(15000);
}

// يعمل الضوء الاخضر لمدة ثانيتين
void changeLights(){
  digitalWrite(green,HIGH);
delay(2000);
  // يتوقف الضوء الاخضر , ثم يعمل الاصفر لمدة 3 ثواني
digitalWrite(green,LOW);
digitalWrite(yellow,HIGH);
delay(3000);

  // يتوقف الاصفر , ثم يعمل الاحمر لمدة 5 ثواني
digitalWrite(yellow,LOW);
digitalWrite(red,HIGH);
delay(5000);

 // يعمل الأحمر والاصفر معا لمدة ثانيتين
digitalWrite(yellow,HIGH);
delay(2000);

  // يتوقف الاحمر والاصفر , ثم يعمل الأخضر
digitalWrite(yellow,LOW);
digitalWrite(red,LOW);
digitalWrite(green,HIGH);
}

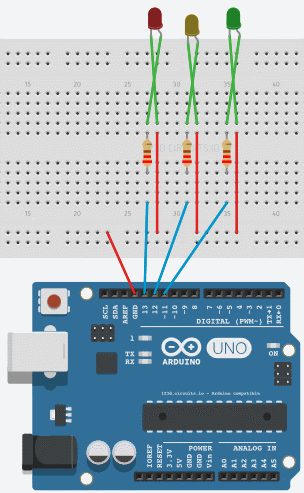

تجربة المشروع ( صورة متحركة )




مع السلامة ~
