السلام عليكم ورحمة الله وبركاته
مارأيكم بهذا الدرايفر هل يصلح لقيادة موتور الهارد ؟ علماً ان المتحكم المستخدم هو PIC16F628A

انا نفذته عملي ولكن لايعمل بالشكل المطلوب ولا اعلم ماهو السبب ف السرعة بطيئه والموتور فيه تكه بالحركه ,, للعلم ان طرف الـ com معلوم وموصول بالجراوند ..

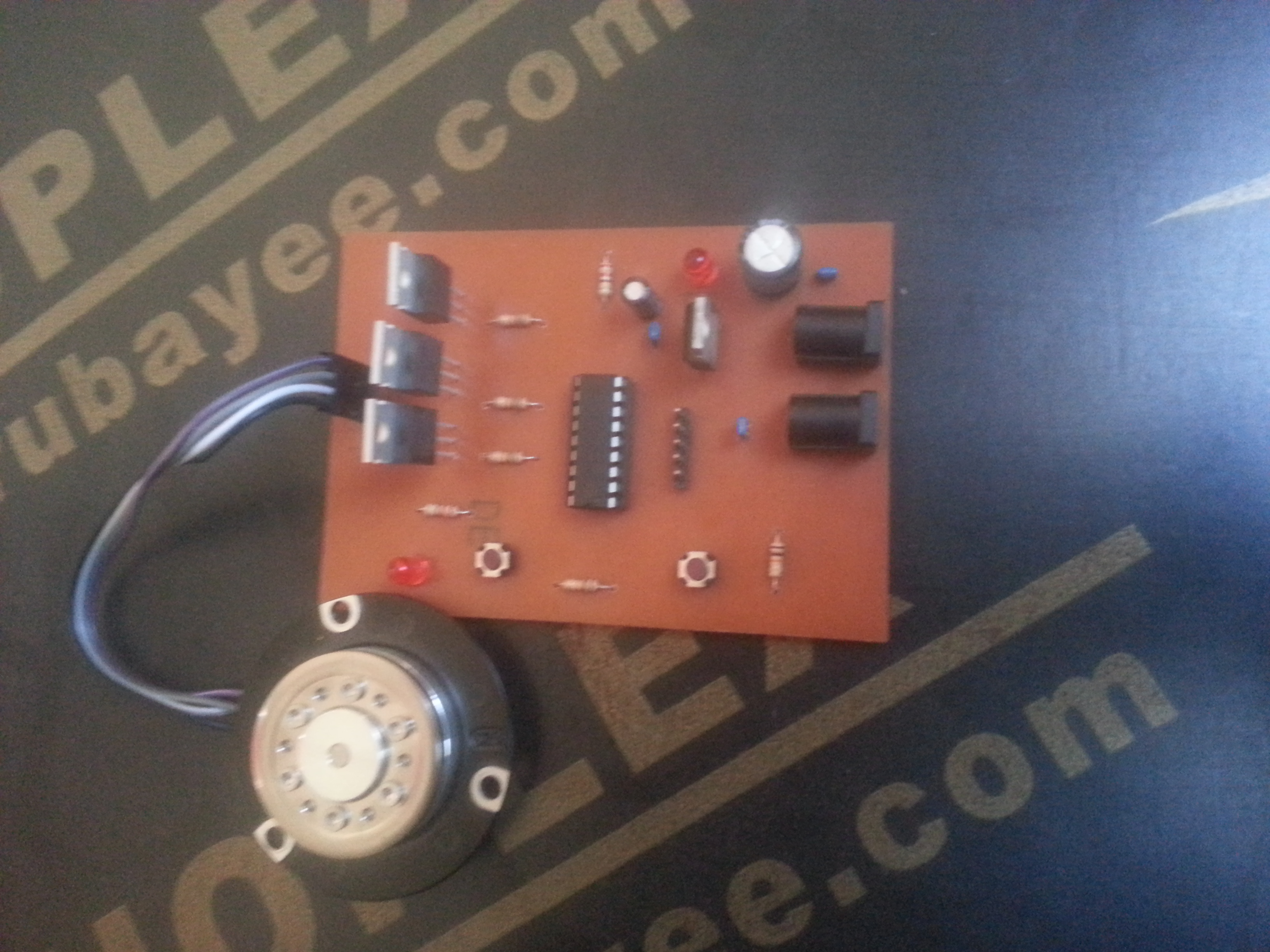

هذي الدائره بعد التنفيذ ..



اعلم ان الموسفتات ينقصها مشتت حراره ولكن انا الان بصدد التجريب فقط
الموسفت هو irf4905 من نوع p تشنل

وهذي ملفات الدائره والكود للأطلاع

http://www.mrkzgulf.com/do.php?id=490668

[ماجد عباس محمد]

أخى
حاولت انزال الملف ولكن كروم منعه بحجة انه غير آمن
رجاء رفع الصورة للدائرة الإلكترونية بدلا من الملفات كاملة

ولكن من الأوليات الواضحة بالصورة أجد أن الموسفيت المستخدم له حد التوصيل من -2 إلى -4 فولت وهو ما قد يعوق التوصيل او الفتح
أظن من الدوائر أن الموتور يعمل بجهد 5 فولت و المثبت لا يحتوى مبرد فربما التيار غير كافى لتشغيل الموتور و ربما يسبب ريسيت للميكرو

الأفضل أن تستخدم موسفيت N-chanel من النوع المخصص للدوائر الرقمية و الذى يضمن فتحه عند جهد بوابة 5 فولت

[احمد شهيد جواد]

السلام عليكم استاذ ماجد ...

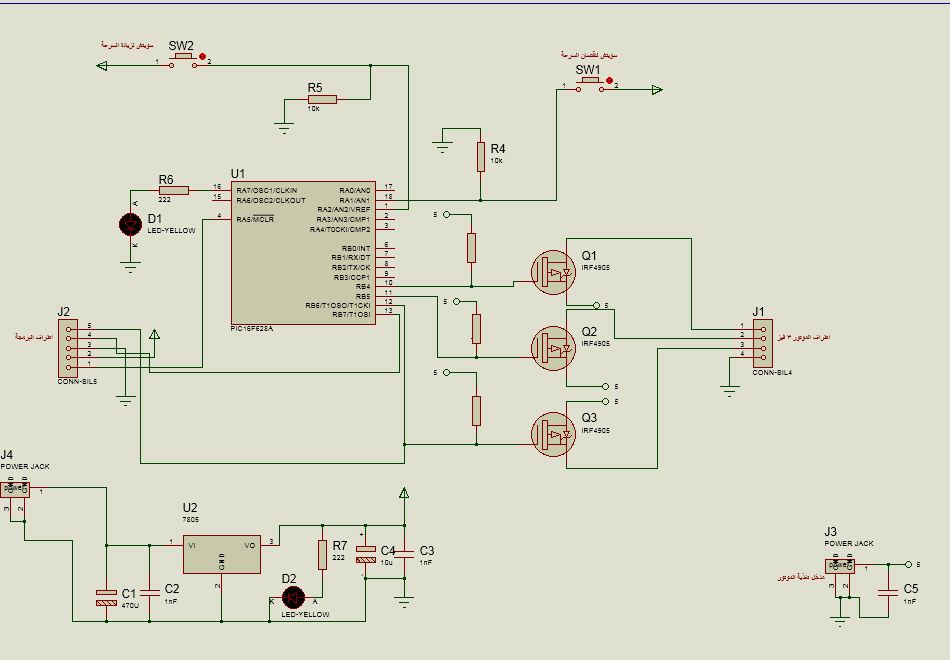

هذه صورة الدائره



اما عن جهد تشغيل البوابة فقد يكون كلامك منطقي , فهو يحتاج الى جهد من 2- الى 4- لكي يعمل ولكن في المحاكات عند تغذية البوابة بجراوند صفر الموسفت يعمل ...
اما التيار فأنا استعمل بور 5 امبير فهل هو كافي ام لا ؟؟؟

[ماجد عباس محمد]

تثصد بالتيار المتصل بالطرف S أم شيء آخر
وكم فولت يذهب للموتور على الطرف S
بالنسبة للمحاكاة من قال لك أنها سليمة 100%؟؟؟ جرب تحاكى 741 على 5 فولت تغذية أو 4.5 و قيس الخرج و بعد ذلك نفذها عمليا، 741 لا يعمل بأقل من 9 فولت و بعض الوحدات تحتاج 10 فولت أو اعلى

يمكنك معرفة الأمور لو قمت بتوصيل البوابة على الأرض و قست الفولت على المصدر لكن احترس لا اعلم تأثير المستمر على الموتور
أو اثناء العمل قيس الفولت بأوسيوسكوب لتعلم الفولت على الموتور و على الموسفيت

[احمد شهيد جواد]

نعم استاذ ماجد 5 امبير واصل للموتور .... انا سأغير الموسفتات الى n_channel
بأستعمال الموسفت IRF3205
واخبرك بالنتيجة ....
ولكن قبل ذلك .. كم هي المدة الزمنية بين تشغيل كل فيز ؟؟؟ انا وضعتها 20MS فهل هي مناسبة ؟؟؟

[ماجد عباس محمد]

معذرة IRF3205 يعانى من نفس القصور ما يمكنك استخدامه هو مثلا
2SK2390
IRL2505
IRL3713
IRL540
IRL540n
IRL640
IRLZ44, SiHLZ44 Vishay Siliconix

و طبعا غيرهم كثير
أما الزمن أظن أن 3 فاز ليس بينهم زمن و لكن كل فاز يشترك ثلث الزمن مع سابقة و ثلث مع لاحقه

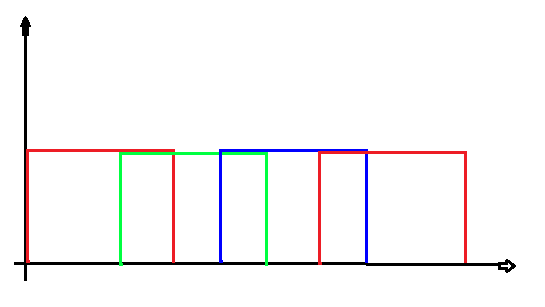

كما بالرسم زمن كل فاز مميز بلون مثلا الفاز 1 بالأحمر و الفاز 2 بالأخضر و الثالث بالأزرق و تتكرر
أى أن كل فاز يبدأ بعد 120 درجة من بداية الفاز السابق له

[احمد شهيد جواد]

السلام عليكم ورحمة الله وبركاته

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أما الزمن أظن أن 3 فاز ليس بينهم زمة ز لكن ذك فاز يشترك ثلث الزمن مع سابقة و ثلث مع لاحقه

اسف لم افهم هذي الجزئية ....

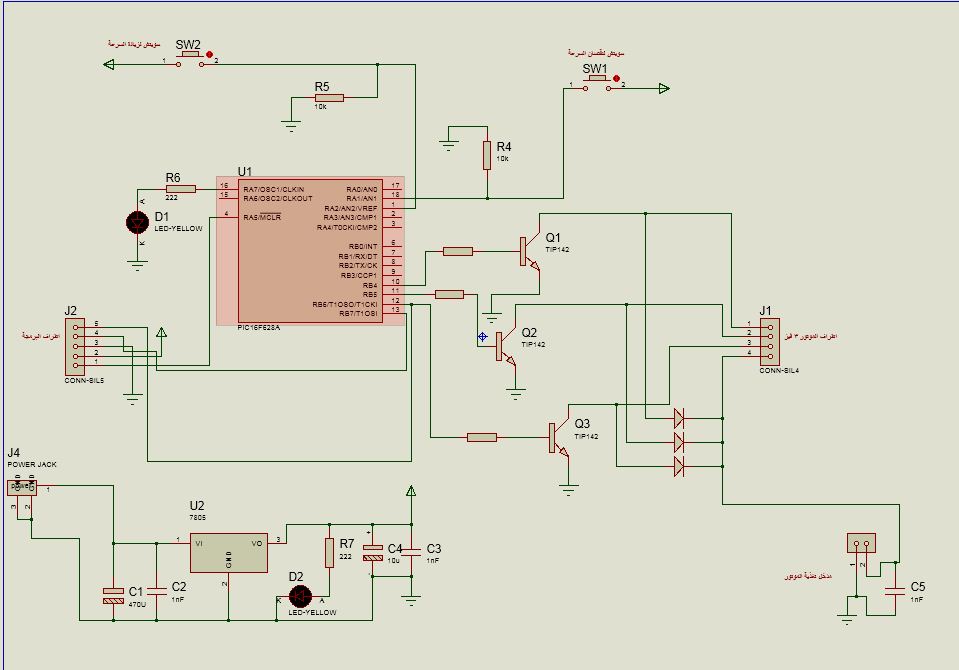

الان غيرت الى الترانستور TIP142t وهذه صورة الدائرة بعد التعديل ,,,,



هل توجد عليها ملاحظات ؟؟؟؟ الترانسزتور 10 امبير 100 فولت
.... يبقى ضبط قيمة مقاومة القاعدة .....
كيف احسبها ؟؟؟؟

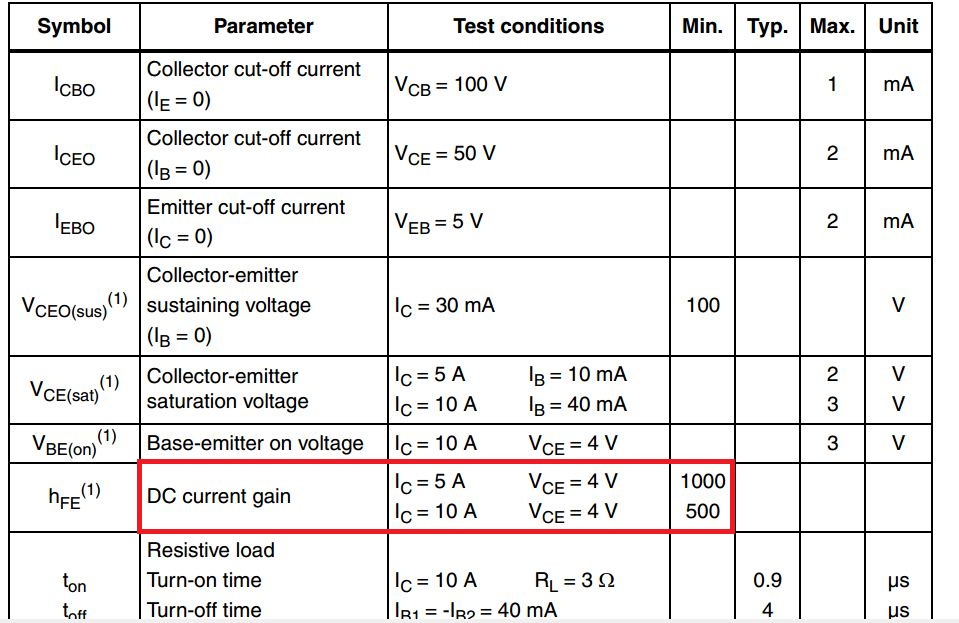

هذه صورة البيته من الداتاشيت



تحياتي واحترامي لك استاذ ماجد

[ماجد عباس محمد]

معذرة لبعض الأخطاء فى الكتابة و تم تصحيحها و إضافة مزيد من الشرح
كل فاز بلون مختلف لتوضيح العلاقة بينهم
المقاومة لقاعدة الترانزيستور حوالى 1 ك أوم
لكن الأفضل أن تعلم تيار الموتور و تقسمه على B وهى هنا 500 من الجدول للحصول على تيار القاعدة
بعد ذلك خرج الميكرو سيكون 4.5 إلى 5 فولت (من الداتا شيت) تطرح منها جهد القاعدة وهو هنا قرابة 2 فولت و تقسم الباقى على قيمة التيار السابق حسابة تحصل على قيمة المقاومة
