[ناريمان محمد]

السلام عليكم ...

انا دايماً تواجهني المشكلة دي . وهي كيفية ايقاف خاصية الكمبراتور والانلوج في المتحكمات , ومثل ما الكل عارف ان كل مايكرو له امر خاص به وهذا الامر موضح في الداتشيت بتاعه , لذلك كيف بدي اعرف هذي المصطلحات

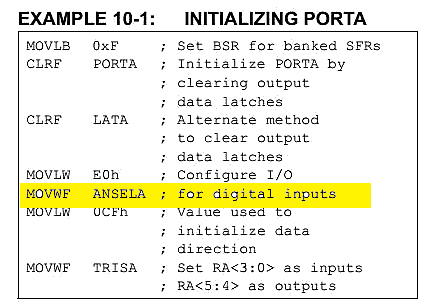

هذي صوره ياريت تبيان تفاصيلها

[ماجد عباس محمد]

العمود الأيسر هو الأوامر ثم يليه البيانات أو العناوين Address/data ثم شرح ما يفعلة هذا الأمر

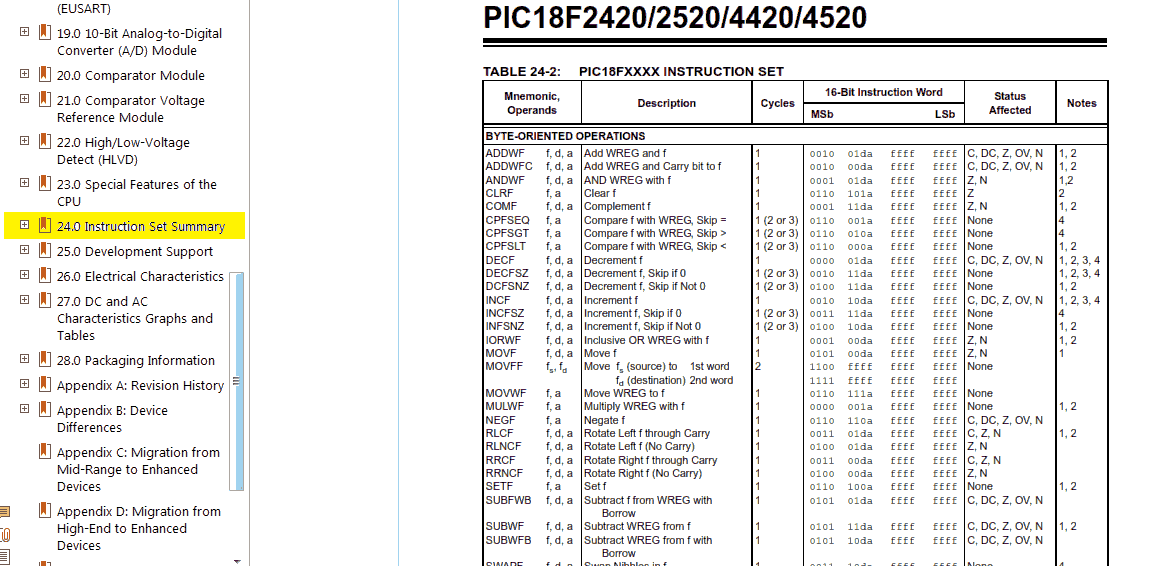

لمعرفة معنى هذه الأوامر ، فى باب Instruction Set Summery بيان تفصيلى بها

لكن يكفى معرفتها و كتابتها كما هى فمن النادر أن يبرمج أحدهم البيك بالأسيمبلى ولكن دوما بالسى أو بيزك أو غيره
البرمجة بالأسيمبلى فقط لعائلة أتميل

[ناريمان محمد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد العمود الأيسر هو الأوامر ثم يليه البيانات أو العناوين Address/data ثم شرح ما يفعلة هذا الأمر لمعرفة معنى هذه الأوامر ، فى باب Instruction Set Summery بيان تفصيلى بها لكن يكفى معرفتها و كتابتها كما هى فمن النادر أن يبرمج أحدهم البيك بالأسيمبلى ولكن دوما بالسى أو بيزك أو غيره البرمجة بالأسيمبلى فقط لعائلة أتميل

السلام عليكم ..
اخ ماجد ماذا تقصد Instruction Set Summery هل هو كتاب ؟ ام ماذا

انا سؤالي عن MOVWF ماذا تعني اي ماذا اكتب للتعليمة ????=ANSELA

[ماجد عباس محمد]

الداتا شيت قد تصل لاكثر من 400 صفحة ولا يمكن أن تكون سردا مطولا
هى مقسمة لفصول و كل فصل إلى مواضيع و كل موضوع إلى عناوين وهذه فصل من الفصول و هكذا يبدو

وهو يشرح الأوامر كاملة
أما ANSELA فهى مكونات داخل الميكرو وهى سابقة التعريف فى الكومبايلر
كل ما عليك فعله كما ذكرت أن تضعيها كما هى
مع ملاحظة أن بعض الأوامر مكتوبة بطريقتين للشرح و التوضيح و مذكور ذلك صراحة فى التعليقات لذا يمكنك حذف إحداها
يلاحظ أن هذه المسميات خاصة برقم الميكرو

فهى فى سلسلة 12F أما السلسلة 16F,18F فقد استبدلت باسماء أخرى

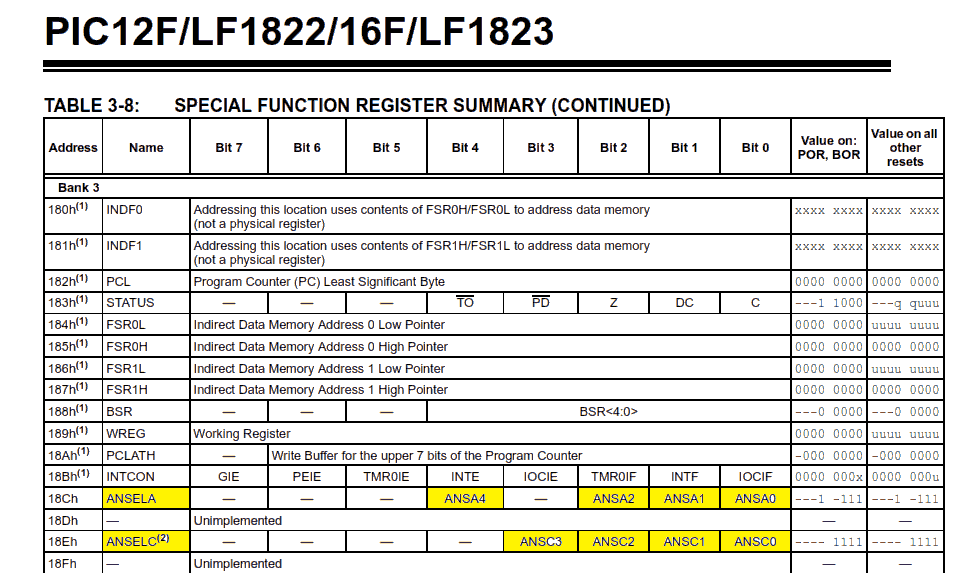

هذه صورة المسمى لمنفذ PORTA و وضعت علامة على البدائل الممكن استخدامها لبورت سى أو لأحد الأطراف فقط

[ناريمان محمد]

طيب استاذ ماجد ممكن اعرف كيف ابدي اقرأ هذي التعليمات ولتكن تعليمة movwf

[ماجد عباس محمد]

الأوامر تكتب عادة هكذا

Command   Destination , Source

ما لم يكن أحدها معلوما مثل هذا الأمر لأنه يخص المسجل W كمصدر
أى فى هذه الحالة و كما هو مشروح فى الجملة التعليقية المجاورة للأمر
Move WREG to f
أى أن فى أمر سابق تم وضع قيمة فى المسجل W و المسمى WREG و هذا الأمر ينقله إلى مسجل آخر من اختيارك يسمى f
بالرجوع للصورة الأولى

نجد أنه ينسخ ما فى W إلى المسجل المعروف باسم ANSELA

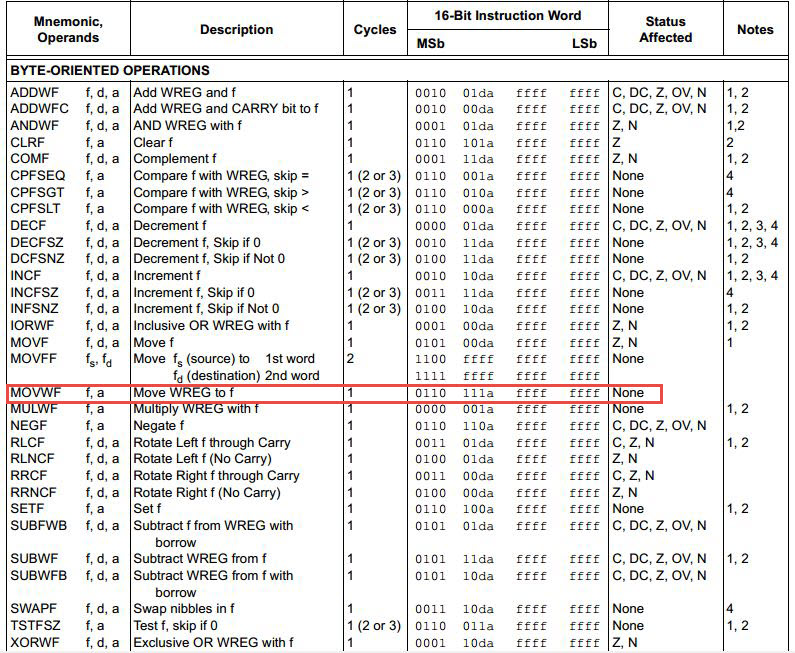

فى باب Instruction Set Summery الذى ذكرته المرة الماضية ستجدى فصل باسم Instruction descriptions يشرح كل الأوامر تفصيلا وفى صفحة 328 يشرح هذا الأمر تفصيلا

[ناريمان محمد]

اخي ماجد انا مبتدئه وحضرتك تشرح بمستوى عالي انا لا افهمه

ياريت لو تبسط لي الامر مثلاً في الصورة السابقة انا عرفت ان المسجل ansel هو المسؤول عن ايقاف الانلوج وعرفت التعليمة التي توقف الانلوج هي movwf وأتيت لكتابة الكود,, وكتبت

ansela=?

التعليمه movwf ماذا يمثلها من كود لكي اسنده للمسجل ansela

[ماجد عباس محمد]

رجاء قراءة ما كتبت جيدا
أنا لم اقل أن التعليمة MOVWF مسؤولة عن الغاء شيء
قلت أنها تنقل أى تنسخ القيمة التى فى المسجل W إلى مسجل من اختيارك يسمى f وهو هنا قد اختير المسجل ANSELA و أيضا قلت ان ANSELA معرف للكومبايلر ولا يحتاج لتعريفه أو استبداله بأى قيمة
القيمة التى توضع فى المسجل ANSELA هى التى تحدد ما إن كان الأنالوج مفعل أو ملغى

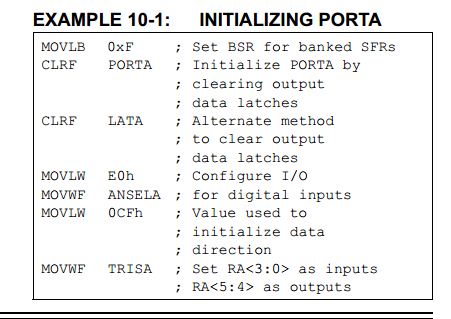

أيضا قلت لك انسخى ما فى الجدول الأول الذى وضعتيه

كما هى و ستعمل ولا تحتاجى لتغيير أى شيء فيه
أيضا قلت أن السطر الأول بديل للسطر الثانى وواحد منهما يكفى لكن لو تركتيهما لن يعترض الكومبايلر
