[mar7aba_01]

السلام عليكم ورحمة الله
ممكن نقاش بسيط عن كيفية الإستغناء عن الريلي ,مع الحفاظ على طريقة الإشتغال هذه

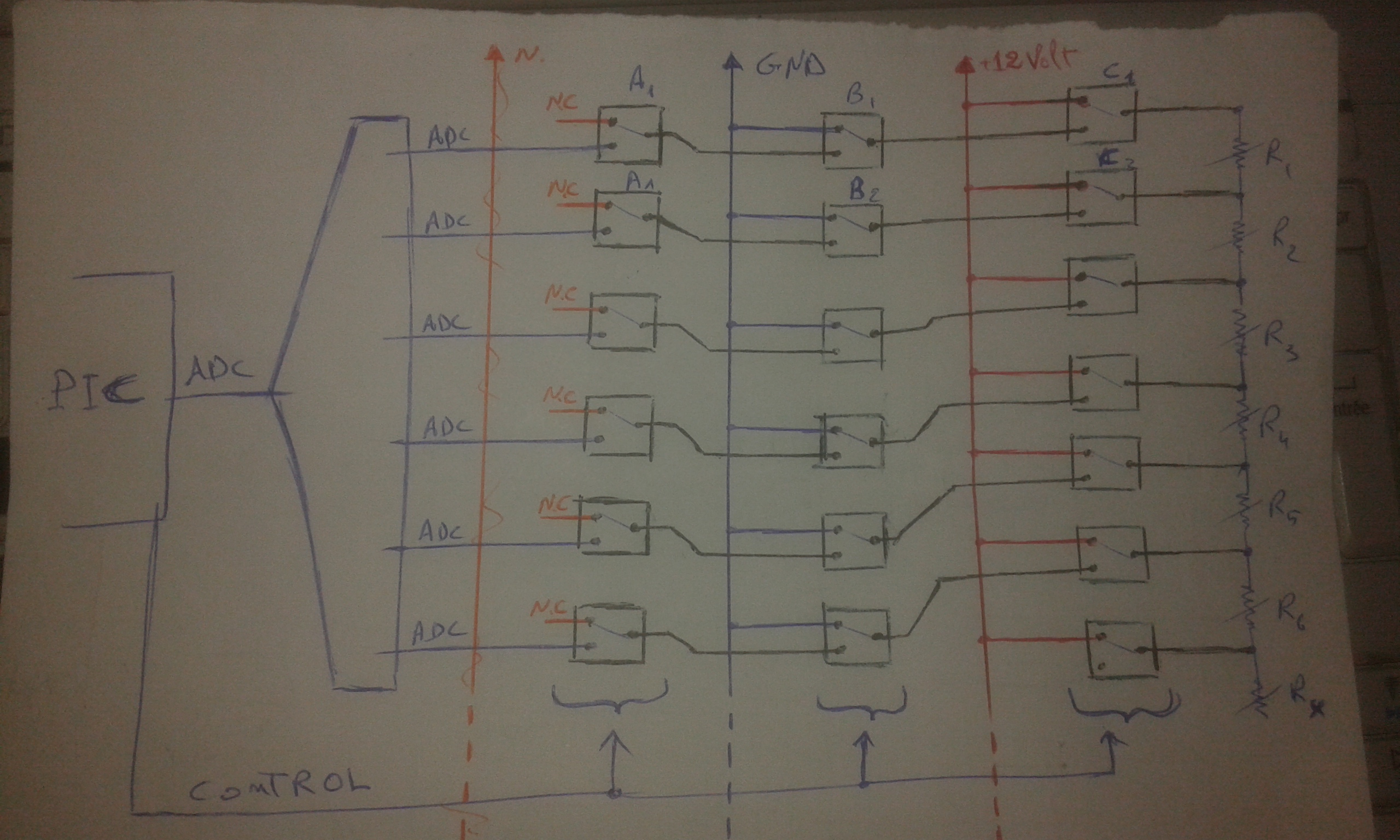

الصورة التالية توضح مبدئ إشتغال المشروع ,
مساوئ الريلي هنا :
- الحيز المكاني الكبير , تقريبا 60 ريلي ,
- الطاقة المستهلكة والمبذرة في تشغيلها
- صدئ نقاط تلامسات الريليات بعد عدة مرات في الأستخدام يعطي قراءة مشوشة لقيم الدخل الأنالوجيك للميكروكنترولر, قراءة غير دقيقة ,

[IMG][/IMG]

شكرا لكم

[مشتاق الله]

السلام عليكم و رحمة الله و بركاته

ممكن توضح فكرة و وظيفة الدائرة ربما هناك اقتراحات اخرى لكن بعد الفهم .
و هل اطراف المقاومات غير موصلة بتغذية .

[ماجد عباس محمد]

أولا دخل هذه الدائرة 12 فولت للميكرو وهو قد يتلفه
على أى حال يمكنك استخدام 4053

[mar7aba_01]

السلام عليكم ورحمة الله

أولا دخل هذه الدائرة 12 فولت للميكرو وهو قد يتلفه على أى حال يمكنك استخدام 4053

شكرا أستاذي الكريم هذا فقط مخطط لكيفية عمل الدارة أما عن احترام قوانين الفولتيات وكذلك مكونات الدارة وإضافة المرشحات وعناصر الحماية الأخرى فسأقوم بإدراجها ريثما أحل عقدة الريلي , ,

ممكن توضح فكرة و وظيفة الدائرة ربما هناك اقتراحات اخرى لكن بعد الفهم . و هل اطراف المقاومات غير موصلة بتغذية .

هي جهاز لقياس مقاومة الأرض وتلك المقاومات ماهي إلا المقاومة الأرضية المتغيرة ,,
واطراف المقاومة طبعا موصولة بالتغذية لكن في كل مرحلة تتلقى تغذية من نقطة مختلفة حسب عمل الريلي

[2sa1302]

إذا كانت الفكرة هى توصيل جهد لمقاومة فيمكن بكل بساطة استبدال الريلى ووضع ترانزيستور pnp ليقوم طرق e بأخراج الجهد +

[mar7aba_01]

اقتباس المشاركة الأصلية كتبت بواسطة 2sa1302 إذا كانت الفكرة هى توصيل جهد لمقاومة فيمكن بكل بساطة استبدال الريلى ووضع ترانزيستور pnp ليقوم طرق e بأخراج الجهد +

فعلا الفكلاة هي توصيل الجهد ,, لكن يضاف عليها أيضا ,
2 -توصيل GND في مرحلة أخرى ,
3- توصيل ADC في مرحلة أخرى ,, طبعا مع مراعات حماية مدخل ADC
