[ahmad alharbi]

السلام عليكم ورحمة الله وبركاته


اخواني الكرام احتاج مساعدتكم في شرح الية عمل الكود التالي :

عندي مايكروكونترولر PIC16F877A

وعندي مفتاح Pushbutton

وعندي عدد اربعة مخارج وجميعها عبارة عن LED

احتاج عند ضغط المفتاح لمرة واحدة يعمل المخرج الاول

وعنده ضغطه مرة ثانية يغلق المخرج الاول ويعمل المخرج الثاني وهكذا حتى المخرج الرابع


الكود المستخدم بلغة السي


حاليا بخبرتي البسيطة ماستطعت سوا ان اجعل المفتاح يقوم بتشغيل جميع المخارج في نفس الوقت او يقوم بتشغيلهم واحد واحد عن طريق التاخير الزمني

[ahmed idris]

السلام عليكم
في انتظار اقتراحات أفضل من مهندسي القرية ، هذه طريقة:

#define SW1 PORTA.RA0
unsigned char  const led_out[5] = {0,1,2,4,8};
unsigned char counter=0;
unsigned int count = 0;

void main() {
  ADCON1 = 7;
  PORTB=0;
  TRISB  = 0;
  TRISA0_bit  = 1;

  while(1){

      if (!SW1)
      {
         delay_ms(100);
         if (!SW1)
         {
        PORTB = (led_out[counter]);

   delay_ms(500);
   counter++;
   if (counter>4)counter=0;
         }
      }
      else
      {
        PORTB = (led_out[counter]);
      }
    }
}

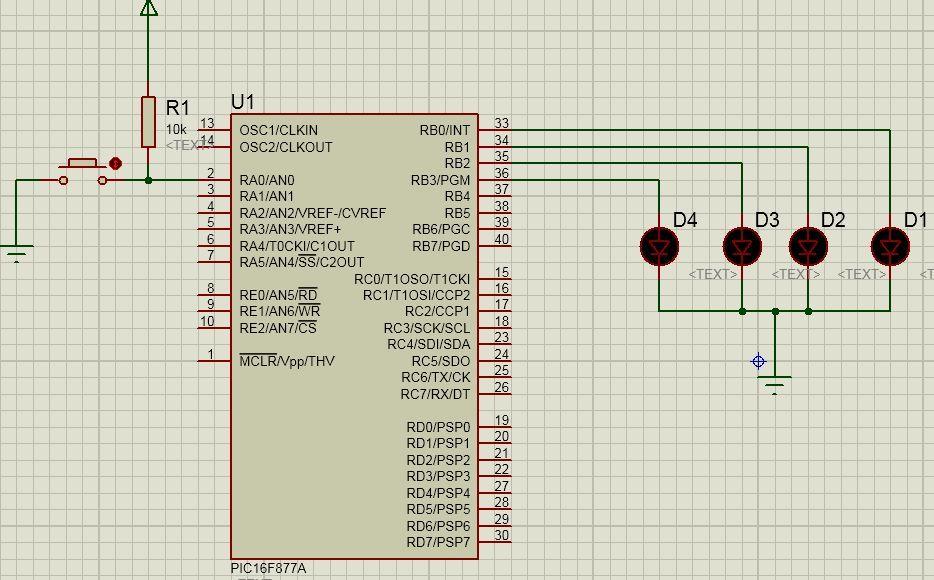

هذا جزء من الدائرة لتوضيح المدخل والمخارج المستخدمة:

ملحوظة:
الضغطة الرابعة تجعل المخارج 0
إذا أحببت ان يعود العداد الى الخرج الاول يمكنك تغيير هذا السطر من الكود:
;if (counter>4)counter=0
الى:
;if (counter>4)counter=1

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

الحمد لله الذى هدانا لهذا و ما كنا لنهتدى لولا ان هدانا الله .
الفكرة ممكن تبرمج باكثر من طريقة و منها طريقة اخ احمد ادريس ,
و ان شاء الله ساضيف طريقة اخرى للافادة , ساقتبس من اخ احمد جزء من برنامجه و اكمل عليه :

#define SW1 PORTA.RA0
void main() {
  ADCON1 = 7;
  PORTB=0;
  TRISB  = 0;
  TRISA0_bit  = 1;

  while(1){
         if (!SW1)
          {
             delay_ms(200);
             PORTB = 1;
             while((!SW1) && (PORTB < 8))
             {
                  delay_ms(200);
                  PORTB = PORTB << 1 ;
             }

        }
  }
}

الله ولى التوفيق

اللهم اجعلنا مؤمنين حقا
و علمنا ما ينفعنا و ينفع بنا
اللهم اكتب حياة ترضيك و ميتة تضحكك منا
و احفظ حلب و اهلها و سائر بلادنا

[ahmad alharbi]

اقتباس المشاركة الأصلية كتبت بواسطة ahmed idris السلام عليكم في انتظار اقتراحات أفضل من مهندسي القرية ، هذه طريقة: #define SW1 PORTA.RA0 unsigned char const led_out[5] = {0,1,2,4,8}; unsigned char counter=0; unsigned int count = 0; void main() { ADCON1 = 7; PORTB=0; TRISB = 0; TRISA0_bit = 1; while(1){ if (!SW1) { delay_ms(100); if (!SW1) { PORTB = (led_out[counter]); delay_ms(500); counter++; if (counter>4)counter=0; } } else { PORTB = (led_out[counter]); } } } هذا جزء من الدائرة لتوضيح المدخل والمخارج المستخدمة: ملحوظة: الضغطة الرابعة تجعل المخارج 0 إذا أحببت ان يعود العداد الى الخرج الاول يمكنك تغيير هذا السطر من الكود: ;if (counter>4)counter=0 الى: ;if (counter>4)counter=1

شكرا جزيلا


عندي كم نقطة في الكود احتاج منك شرحها

unsigned char const led_out[5] = {0,1,2,4,8};
ممكن تشرح لي عمل هذا السطر بالتفصيل


وايضا لماذا عرفت ADCON1 ب 7

[ahmad alharbi]

اقتباس المشاركة الأصلية كتبت بواسطة مشتاق الله بسم الله الرحمن الرحيم السلام عليكم و رحمة الله و بركاته الحمد لله الذى هدانا لهذا و ما كنا لنهتدى لولا ان هدانا الله . الفكرة ممكن تبرمج باكثر من طريقة و منها طريقة اخ احمد ادريس , و ان شاء الله ساضيف طريقة اخرى للافادة , ساقتبس من اخ احمد جزء من برنامجه و اكمل عليه : #define SW1 PORTA.RA0 void main() { ADCON1 = 7; PORTB=0; TRISB = 0; TRISA0_bit = 1; while(1){ if (!SW1) { delay_ms(200); PORTB = 1; while((!SW1) && (PORTB < 8)) { delay_ms(200); PORTB = PORTB << 1 ; } } } } الله ولى التوفيق اللهم اجعلنا مؤمنين حقا و علمنا ما ينفعنا و ينفع بنا اللهم اكتب حياة ترضيك و ميتة تضحكك منا و احفظ حلب و اهلها و سائر بلادنا

شكرا لك اخي الكريم

هل من الممكن ان تشرح لي السطر التالي

PORTB = PORTB << 1 ;

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

الحمد لله الذى هدانا لهذا و ما كنا لنهتدى لولا ان هدانا الله .

اقتباس المشاركة الأصلية كتبت بواسطة ahmad alharbi شكرا لك اخي الكريم هل من الممكن ان تشرح لي السطر التالي PORTB = PORTB << 1 ;

ازاحة لليسار بمقدار بت واحدة , لو كانت PORTB=0000 0001
فبعد الازاحة مرة ستكون PORTB=0000 0010
و مرة اخرى ستكون PORTB=0000 0100
وهكذا



الله ولى التوفيق

اللهم اجعلنا مؤمنين حقا
و علمنا ما ينفعنا و ينفع بنا
اللهم اكتب حياة ترضيك و ميتة تضحكك منا
و احفظ حلب و اهلها و سائر بلادنا

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة ahmad alharbi شكرا جزيلا عندي كم نقطة في الكود احتاج منك شرحها unsigned char const led_out[5] = {0,1,2,4,8}; ممكن تشرح لي عمل هذا السطر بالتفصيل وايضا لماذا عرفت ADCON1 ب 7

1/
كما ذكر الأخ الكريم مشتاق الله جزاه الله خيرا فهناك أكثر من طريقة لتحقيق الهدف.
الطريقة التي عرضت عليك تستخدم عداد يعد نبضات المفتاح SW .
وعرض عدد النبضات على مخارج PORTB
العداد هو متغير (variable) تم حجزه من ذاكرة RAM للبيك يمكن تسميته بأي اسم كما هو معروف كمثال : counter.
المشكل أن الخرج سيكون بالطبع بنظام العد التنائي (binary) هكذا:
0000
0001
0010
0011
0100
وهذا غير مناسب لتحقيق الهدف المنشود والذي يفرض هذا العرض:
0000
0001
0010
0100
1000
من أجل ذلك تم استخدام مصفومة تضم 5 ثوابت (constant) وذلك بحجز 5 مواضع من ذاكرة الروم للبيك.
و تم اسناد قيم هذه المصفوفة بالتتابع لقيم العداد counter
علما بأني ومن باب التيسير في الكتابة، كتبت قيم المصفوفة {0,1,2,4,8} بنظام العد العشري ،حيث في العادة الكتابة تكون بنظام العد السادس عشري .
لكن ربما إذا تحولت هذه القيم الى النظام التنائي ستبدو العلاقة أكثر وضوحا ، بينها وبين مخارج المنفذ "ب" الاربع الاولى:

unsigned const char led_out[5] = {0b00000000, 0b00000001, 0b00000010, 0b00000100, 0b00001000};

هذه الطريقة مستخدمة في العرض على عارضة سباعية (7segment display)
كالمثال في الرابط المرفق والذي أخذت منه الفكرة وطوعته ليناسب طلبك .
و بالمناسبة هناك سطر زائد في الكود لا ضرورة له نسيت أن أزيله:
;unsigned int count = 0
++++
http://www.studentcompanion.co.za/in...roller-mikroc/

2/
بالنسبة للقيمة 7 المسندة للمسجل adcon1 فلأنها القيمة التي تهيئ الدخل RA0 ليكون دخلا يجتال وليس أنالوج
وهنا بالمشاركة #5 تفاصيل إن شاء الله تفيدك أكثر أخي الكريم
http://www.qariya.info/vb/showthread.php?t=170178

[adelmb]

اقتباس المشاركة الأصلية كتبت بواسطة ahmad alharbi السلام عليكم ورحمة الله وبركاته اخواني الكرام احتاج مساعدتكم في شرح الية عمل الكود التالي : عندي مايكروكونترولر PIC16F877A وعندي مفتاح Pushbutton وعندي عدد اربعة مخارج وجميعها عبارة عن LED احتاج عند ضغط المفتاح لمرة واحدة يعمل المخرج الاول وعنده ضغطه مرة ثانية يغلق المخرج الاول ويعمل المخرج الثاني وهكذا حتى المخرج الرابع الكود المستخدم بلغة السي حاليا بخبرتي البسيطة ماستطعت سوا ان اجعل المفتاح يقوم بتشغيل جميع المخارج في نفس الوقت او يقوم بتشغيلهم واحد واحد عن طريق التاخير الزمني

السلام عليكم و رحمة الله و بركاته

هذه مجرد محاولة بسيطة

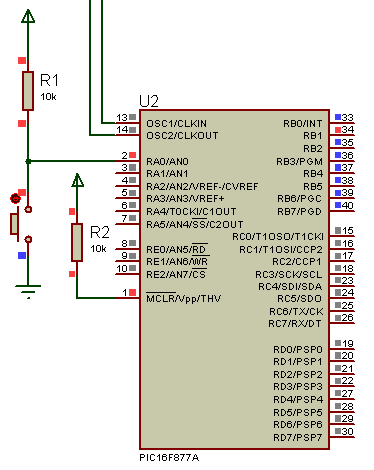

صورة الدارة


كود البرنامج

unsigned char g=0;
void main() {
adcon1=7;
trisa=1;
trisb=0; portb=0;
while(1)
{
if(g==1)portb=0b00000001;
if(g==2)portb=0b00000010;
if(g==3)portb=0b00000100;
if(g==4)portb=0b00001000;

if(porta.f0==0){ g++;

                 if(g>4)g=1;

                 while(porta.f0==0){}
                }
}
}
