اقتباس:
المشاركة الأصلية كتبت بواسطة emadhed
في الريليه بتلاقي بعضها فيه طرف تلامس في المنتصف مفتوح مع طرف ' لما بيشتغل بيقفل و يفتح مع طرف

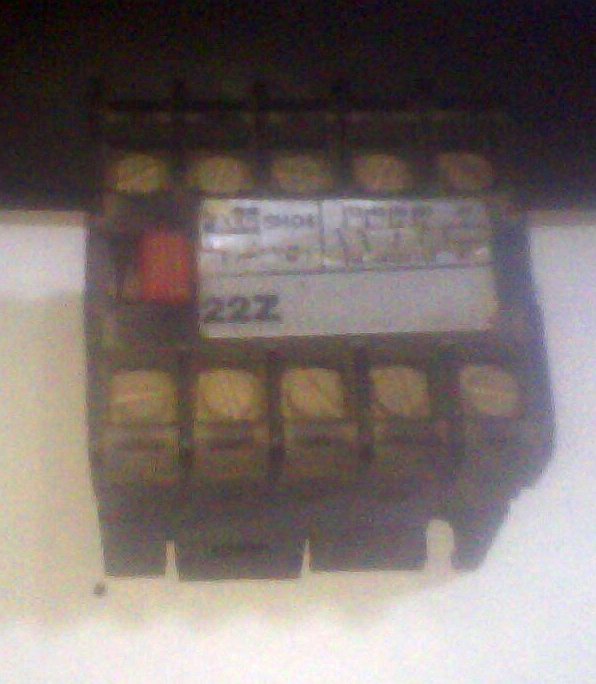

هذا النوع لم أجده في الكونتاكتور يعني لو هو واحد فاز بتلاقي طرفين داخل و طرفين خارج يعني يعمل كمفتاح مزدوج أما الريليه إلى انا اقصده بيبقى فيه طرف واحد في المنتصف و طرفين آخرين فوق منه و هو مش واصله تيار بيبقى عامل اوف مع طرف و اون مع الطرف الآخر ' العكس في حاله تشغيله
|
اقتباس:
المشاركة الأصلية كتبت بواسطة emadhed
|
هذا صحيح ..
ملامسات الريليه تتوفر على 3 أقطاب ليعمل مثل مفتاح مزدوج:
وبذلك يساعد على تشغيل جهازين بالتناوب حسب وضع الملامسات كما سبق لك أن ذكرت.
أما ملامسات الكونتاكترات
المعروفة فتشبه مفاتيح عادية هذا رمزها:
وبذلك فإن كونتاكتر واحد يعمل فقط فتح أو إغلاق لجهاز واحد
الحل في رايي وفي علاقة بموضوعك الآخر ، هو الاحتفاظ بالريليه في دائرة المؤقت واستخدام اثنين كونتاكتر ، كل واحد منهما يتحكم في تشغيل أو إيقاف أحد المحركين.
وطبعا الريليه يتحكم في تشغيل الكونتاكترين بالتناوب
وهي نفس فكرة المهندس mahmadsolimanra لكن بالدائرة المرفقة
