[المخترع01]

السلام
الفكرة هيا عندي عداد السرعة رقمي
اريد عمل مشروع انتاج مذبذ خرج مع زر زيادة و زر نقصان
يعني عند الضغط على زر زيادة تصبح الذبذبات اسرع و زر المقصان

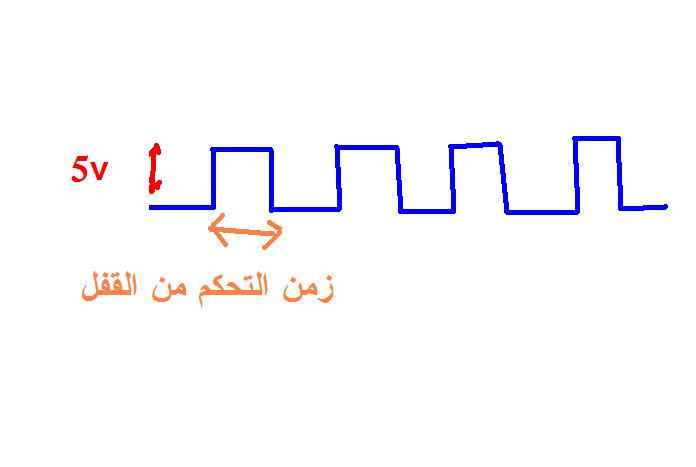

معنى الذبذبات هيا سينيال كما في الصورة

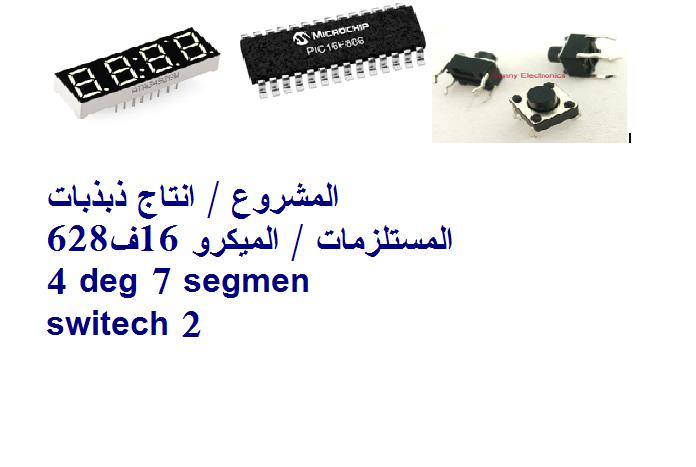

المستلزمات / pic16f628 crystal12mhz 7segment swetech

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة المخترع01 السلام الفكرة هيا عندي عداد السرعة رقمي اريد عمل مشروع انتاج مذبذ خرج مع زر زيادة و زر نقصان يعني عند الضغط على زر زيادة تصبح الذبذبات اسرع و زر المقصان معنى الذبذبات هيا سينيال كما في الصورة المستلزمات / pic16f628 crystal12mhz 7segment swetech

هناك طرقتين ...
الأولى هى استخدام حلقتين FOR ....

والأخرى هى استخدام خاصية PWN أى التحكم فى طول وزمن وعرض النبضة ...

وسوف اقوم ببناء كود ليسهل عليك الفكرة ..

تحياتى وبالتوفيق

[المخترع01]

شكرا سيدي الكريم àà عبدالله حجازى

[المخترع01]

سيدي هل نسيتني عبدالله حجازى

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة المخترع01 سيدي هل نسيتني عبدالله حجازى

اسف جدااا ...
فعلا لقد نسيت الموضوع ... اسف جداااا ..
وجارى كتابة الكود اليوم أن شاء الله ..
تحياتى لك .. وأكرر اسفى ..

[عبدالله حجازى]

السلام عليكم ورحمه

الكود الخاص بالبرنامج


         //  ENG /  ABDALLA HEYGAZY   //
       //   DATA  / 2016 / 3 / 17    //


#define enable_1        portD.f2
#define enable_2        portD.f3
#define enable_3        portD.f4
#define enable_4        portD.f5
#define DP              portc.f7
////////////////////////////////
#define enable_1_dir    trise.f0
#define enable_2_dir    trise.f1
#define enable_3_dir    trise.f2
#define enable_4_dir    trise.f3
#define enable_5_dir    trise.f4
#define enable_6_dir    trise.f5

#define DP_dir          trisc.f7
////////////////////////////////
#define seg_data         portb
#define seg_data_dir     trisb


#define output          0
#define input           1
#define off             0
#define on              1
///////////////////////////////

////////////////////////////////////////////////////////////////////////////////
char segment[]={63,6,91,79,102,109,125,7,127,111};

unsigned int adc_rd;

unsigned int X;

long tlong;

///////////////////
void init(){
INTCON = 0;
ADCON1 = 0x02;
PWM1_Init(5000);
ADC_Init();
seg_data_dir=enable_1_dir=enable_2_dir=enable_3_dir=DP_dir=enable_4_dir=enable_5_dir=enable_6_dir=output;
seg_data_dir=enable_4_dir=enable_5_dir=enable_6_dir=DP_dir=output;

seg_data=0;
enable_1=1;
enable_2=1;
enable_3=1;
enable_4=1;
TRISB=0;
TRISD=3;
PORTB=off;
PORTD=off;
TRISE=output;
PORTE=off;
TRISA=0;
PORTE=off;

 }
////////////////////////////////////////////////////////////////////////////////
    void show_adc() {
   adc_rd = ADC_Read(0);  ;
   tlong = (long)adc_rd * 5000;
   tlong = tlong / 1023;
   //***********************//

 }

void show_number() {
////////////////////////////////////////////////////////////////////////////////
enable_1=0;enable_2=1;
enable_3=1;DP=1;
seg_data=seg_data&0x80|segment[tlong/1000];
delay_ms(1);
seg_data=0;
////////////////////////////////////////////////////////////////////////////////
enable_1=1;enable_2=0;
enable_3=1;
seg_data=seg_data&0x80|segment[tlong%1000/100];
delay_ms(1);
seg_data=0;
////////////////////////////////////////////////////////////////////////////////
enable_1=1;enable_2=1;
enable_3=0;
seg_data=seg_data&0x80|segment[tlong%1000%100/10];
delay_ms(1);
seg_data=0;
////////////////////////////////////////////////////////////////////////////////
enable_1=1;enable_2=1;
enable_3=1;
seg_data=seg_data&0x80|segment[tlong%1000%100%10];
delay_ms(1);
seg_data=0;
}

  void InitTimer0(){
  OPTION_REG    = 0x88;
  TMR0          = 56;
  INTCON        = 0xA0;
}

     void Interrupt(){
     if (TMR0IF_bit){
     TMR0IF_bit   = 0;
     TMR0        = 56;
    //Enter your code here


  }
}

     void main(){
     init();
     InitTimer0();
     while (1)
    {
     show_adc();
     show_number();
     PWM1_Set_Duty(tlong);

     PWM1_Start();

   }
}

ودى صورة عامه للدائرة ..





يمكنك التعديل على الكود كما تشاء ..

تم وضع مقاومه متغيرة للتحكم فى عرض النبضه .. بدلا من السوتشات ..
ودة لضيق الوقت لديى ...

تحياتى لك

[المخترع01]

[QUO
ودى صورة عامه للدائرة ..





يمكنك التعديل على الكود كما تشاء ..

تم وضع مقاومه متغيرة للتحكم فى عرض النبضه .. بدلا من السوتشات ..
ودة لضيق الوقت لديى ...

تحياتى لك[/QUOTE]

ممتاز اخي 10000 شكر
