[المخترع01]

السلام

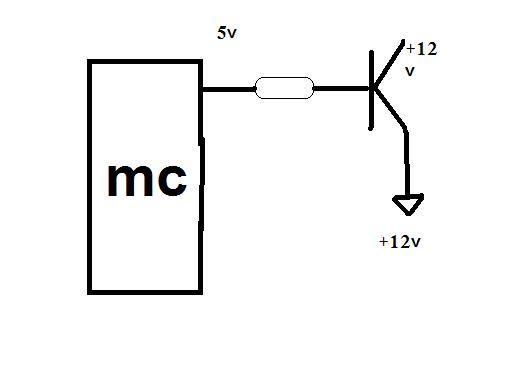

عند خرج موجب و اريد التحكم في فتح قفل باب يعمل على 12 فولت
ماهو الترنسيتور المستعمل و استعمال ريستور 1 كيلو جيد ام لا
[IMG][/IMG]

[ماجد عباس محمد]

كم تيار قفل الباب؟؟

[المخترع01]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد كم تيار قفل الباب؟؟

هو يعمل ب 12فولت 1000 ميليلومير
لاكن انا عند استعمال ترونسيتور bd139 يعمل جيد جدا و لاكن المشكل bd139 يعمل على السالب و انا اريد التحكم بالموجب وهذا المشكل اعترض داءما في المشاريع فاستعمل رولي للتحكم في الموجب

[ماجد عباس محمد]

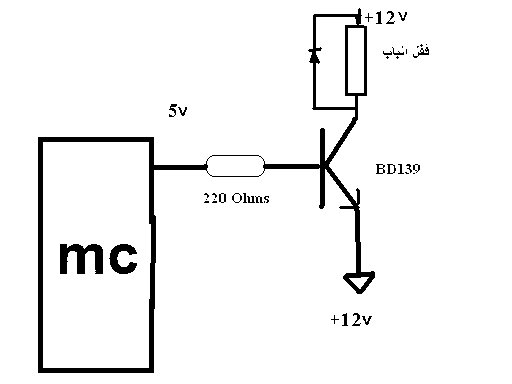

هذه هى الدائرة

لكن ليس كل ميكرو يصلح
أى رقم تستخدم؟؟

[المخترع01]

pic18f2550

[المخترع01]

اقتباس المشاركة الأصلية كتبت بواسطة المخترع01 pic18f2550

السلام اخي bd139 يعمل على السالب و ليس على الموجب

ارجو ان تفهم قصدي

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة المخترع01 السلام اخي bd139 يعمل على السالب و ليس على الموجب ارجو ان تفهم قصدي

الميكرو يمكن أن يعمل فى هذه الدائرة
معذرة لم أفهم ماذا تقصد بـ "يعمل على السالب" فهذا كلام غير دقيق فكل ترانزيستور يعمل على الموجب و السالب بالدائرة المناسبة
هذا هو الداتا شيت له
http://www.datasheetspdf.com/datasheet/bd139.html
وهو من النوع NPN أو سالب موجب سالب و رسمته فى الدائرة التى رفعتها صحيحة

رجاء توضيح رسمتك لأنها بدون أطراف ولا توضح أيها الباعث و أيها المجمع!!!

[المخترع01]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد الميكرو يمكن أن يعمل فى هذه الدائرة معذرة لم أفهم ماذا تقصد بـ "يعمل على السالب" فهذا كلام غير دقيق فكل ترانزيستور يعمل على الموجب و السالب بالدائرة المناسبة هذا هو الداتا شيت له http://www.datasheetspdf.com/datasheet/bd139.html وهو من النوع NPN أو سالب موجب سالب و رسمته فى الدائرة التى رفعتها صحيحة رجاء توضيح رسمتك لأنها بدون أطراف ولا توضح أيها الباعث و أيها المجمع!!!

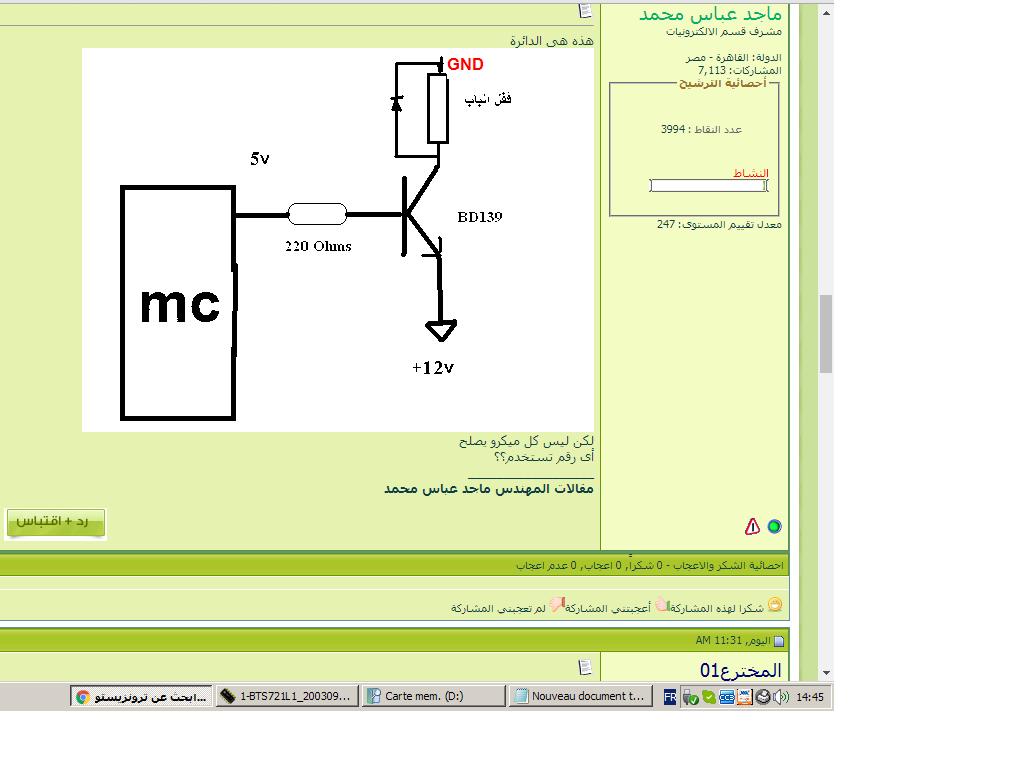

[IMG][/IMG]


هو المقصود ان القفل عنده سالب يعني القفل سالب و يتحكم بالموجب
و انا اريد التحكم بالموجب 12فولت يعني الترونسيستور يفتح عن الموجب و ليس gnd
