[astaghfiroallah]

السلام عليكم ، من فضلكم أريد أن أعرف ما هو الكود لجعل ال led الذي في الأعلى يشتغل حين الضغط على الزر الذي في ال microcontroller السفلي و العكس ، الكود بال mikroc


و أريد ال datasheet ل 7 segment هذه

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة astaghfiroallah السلام عليكم ، من فضلكم أريد أن أعرف ما هو الكود لجعل ال led الذي في الأعلى يشتغل حين الضغط على الزر الذي في ال microcontroller السفلي و العكس ، الكود بال mikroc و أريد ال datasheet ل 7 segment هذه

السلام عليكم ورحمه الله ..

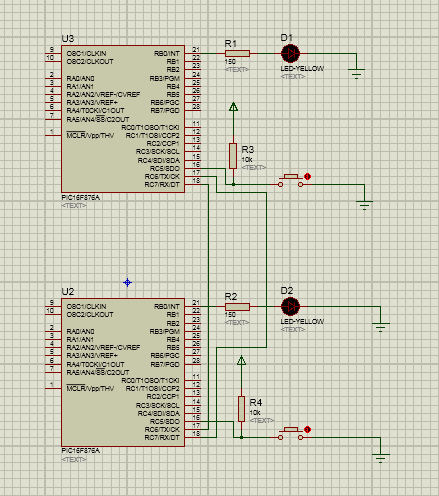

اولا عدل الدائرة مثل الصورة .. اسفل ..




ودة الكود الخاص بال pic _ 1 رقم ( 1 ) و ال pic_2 رقم ( 2 )


  // ENG _ ABDALLA HYGAZY //

    // pic16f876A _ LED //

         int x =0;
        void main() {

     TRISB = 0;     PORTB = 0;
     TRISC.F5 = 1;  PORTC = 0;
     TRISC.F6 = 0;  TRISC.F7 = 1;

       while(1)
      {
   //----------- BUTTON_Click ------------//

      if( PORTC.F5==0 )
     {
        PORTC.F6=1; delay_ms(100);
        PORTC.F6=0; delay_ms(150);
     }
   //--------------- END ------------------//

   //----------- LED_ON && OF -------------//

       if( PORTC.F7==1 )
     {
        x++; delay_ms(150);
        if(x==1){PORTB.F0=1;}
        if(x==2){PORTB.F0=0; x=0; }
     }

   //-------------- END -------------------//

      }
    }

انسخ الكود فى برنامج الميكرو سى .. و ولد ملف الهيكس ... وأضف ملف الهكس للمتحكم الأو وايضااا الثانى ...


بالنسبه للداتا شيت هحاول البحث عنها ..


لو يوجد أى استفسار انا معاك


و بالتوفيق
