ابحث عن دائره 555

[mishmish2002]

السلام عليكم ورحمه الله و بركاته
ابحث عن دائره 555 تعمل لمده 10 ثوان و تفصل لمده دقيقه وذلك لتوصيلها بمجانتيك سويتش اثناء فتح الباب يتم تفعيل المجانتيك سويتس لمده 10 ثوانى ثم الاتنتظار دقيقه
برجاء المساعده لو سمحتم

[mohamed.k]

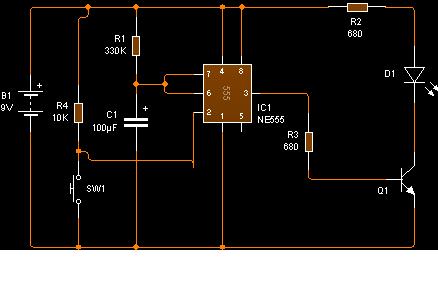

[IMG][/IMG]السلام عليكم ورحمة الله وبركاته هده دائرة تايمر 40 ثانية و لاكن يمكنك التعديل على المقاومة رقم 1 و المكثف 1وشكراً وبارك الله فيك

[نعيم البديري]

اقرأ هذا الموضوع (دائرة للنقاش رقم 83 ) في الرابط التالي لعلك تجد المطلوب ولو احببت نعدلها لك حسب الطلب الذي تريد ..
http://www.qariya.info/vb/showthread.php?t=133892

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة mishmish2002

السلام عليكم ورحمه الله و بركاته
ابحث عن دائره 555 تعمل لمده 10 ثوان و تفصل لمده دقيقه وذلك لتوصيلها بمجانتيك سويتش اثناء فتح الباب يتم تفعيل المجانتيك سويتس لمده 10 ثوانى ثم الاتنتظار دقيقه
برجاء المساعده لو سمحتم

معذرة أخى الكريم
لم افهم ما ارتباط هذا بدائرة فتح الباب
الدائرة التى ذكرتها توحى أنها دائمة التردد أى تعطى نبضة 10 ثوانى ثم بعد أن تنتظر دقيقة تعيد تكرار النبضة لمدة 10 ثوانى وهكذا!!!!
عادة الأبواب تستخدم دائرة تسمى متكررة القدح re-triggerable أى تفعل لمدة 10 ثوانى (زمن فتح الباب) و إن جاءت نبضة أخرى تبدأ الثوانى من جديد
هذه الدوائر المبينة تعطى خرج طالما كان الدخول = صفر و عند ارتفاع الدخول إلى 1 تبدأ الزمن (10 ثوانى أو ما ضبطت عليه)

[mishmish2002]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة أخى الكريم
لم افهم ما ارتباط هذا بدائرة فتح الباب
الدائرة التى ذكرتها توحى أنها دائمة التردد أى تعطى نبضة 10 ثوانى ثم بعد أن تنتظر دقيقة تعيد تكرار النبضة لمدة 10 ثوانى وهكذا!!!!
عادة الأبواب تستخدم دائرة تسمى متكررة القدح re-triggerable أى تفعل لمدة 10 ثوانى (زمن فتح الباب) و إن جاءت نبضة أخرى تبدأ الثوانى من جديد
هذه الدوائر المبينة تعطى خرج طالما كان الدخول = صفر و عند ارتفاع الدخول إلى 1 تبدأ الزمن (10 ثوانى أو ما ضبطت عليه)

شكرا لردك المهندس ماجد
توضيح ليس الا
اريد عند فتح الباب تفعيل الماجنتيك سويتش و بالتاى تشغيل دائره 555 التى سوف اربطها على زر الاتصال السريع بالموبايل عن طريق ريلاي فيتم الطلب فى حدود 10 ثوانى و الانتظار دقيقه و الطلب مره اخى للتنبيه و تتوقف تمام عند غلق الباب

[mishmish2002]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اقرأ هذا الموضوع (دائرة للنقاش رقم 83 ) في الرابط التالي لعلك تجد المطلوب ولو احببت نعدلها لك حسب الطلب الذي تريد ..
http://www.qariya.info/vb/showthread.php?t=133892

شكرا لك المهندس نعيم جاري التجربه و الافاده

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mishmish2002

شكرا لردك المهندس ماجد
توضيح ليس الا
اريد عند فتح الباب تفعيل الماجنتيك سويتش و بالتاى تشغيل دائره 555 التى سوف اربطها على زر الاتصال السريع بالموبايل عن طريق ريلاي فيتم الطلب فى حدود 10 ثوانى و الانتظار دقيقه و الطلب مره اخى للتنبيه و تتوقف تمام عند غلق الباب

في هذا الحال يلزمك تصميم خاص بالمتكاملة 555 وهو كما يلي :
1- نجعل المفتاح الماجنتيك يعمل تمكين للمتكاملة يعني ممكن نتحكم بالطرف 4 منها لكي تعمل او لا .
2- نعمل مذبذب غير مستقر بنصفي موجة مختلفين بالزمن بحيث يكون النصف الموجب هو 10 ثانية والسالب بزمن دقيقة ويتكرر هذا مادام التمكين موجود .
سأحاول رسم الدائرة لك وعليك اختبارها بشكل عملي ...

[نعيم البديري]

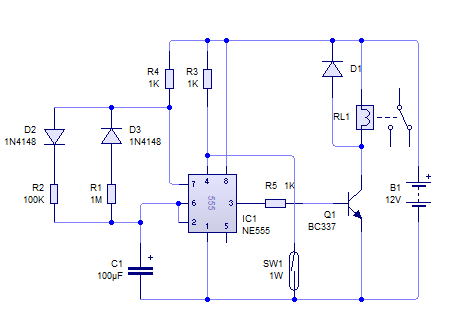

تفضل اخي هذا التصميم هو اقرب لطلبك اعلاه (مفتاح معاودة الاتصال عند فتح الباب فقط )
تم التحكم بزمن التشغيل ليكون قصير وزمن الفصل يكون طويل دقيقة تقريبا وكذا المفتاح المغناطيسي يتحكم بتمكين او عدم تمكين عمل الدائرة . جربها بشكل عملي واعطينا النتائج وان كان لديك اي سؤال فممكن الاجابة عليه وبالتوفيق .
