قاطع دوره الكتروني (مشروع)

[عمار الخادم]

السلام عليكم ارجوا في افادتي بعمل مشروع الجوزه الذكيه والاستفاده من ملاحظاتكم وتطوير الدائره كونها مبتداءة الفكره

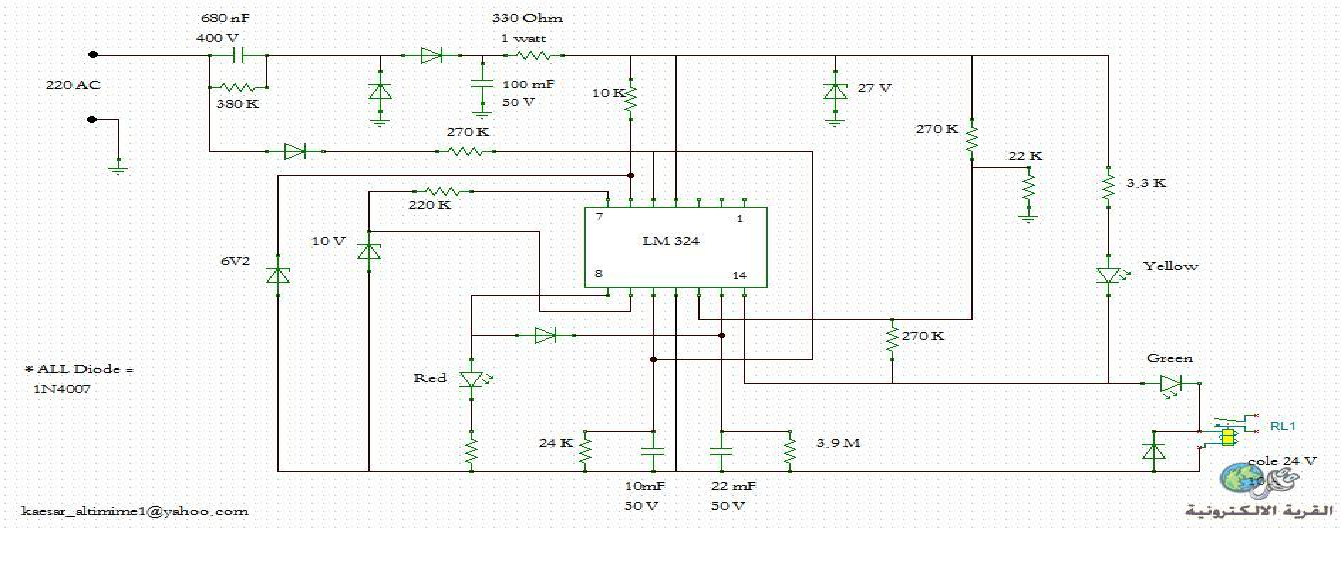

وهل يمكن استخدام المكبر الرابع من lm324
الموجوده في دائرة الحمايه الكترونيه لانخفاض وارتفاع التيار
وكذالك باستخدام المكبر الرابع سوف نحقق الحمايه من سحب التيار الزائد
المكبر ذات الارجل 1.2.3كما في الصوره المدرجه

[عمار الخادم]

ملف المحكاة على برنامد سيركت وزيرد

http://www.mrkzgulf.com/do.php?id=345546

[عمار الخادم]

السلام عليكم عيدكم مبارك واعاده الرحمن علينا والحب والسلام الايمان

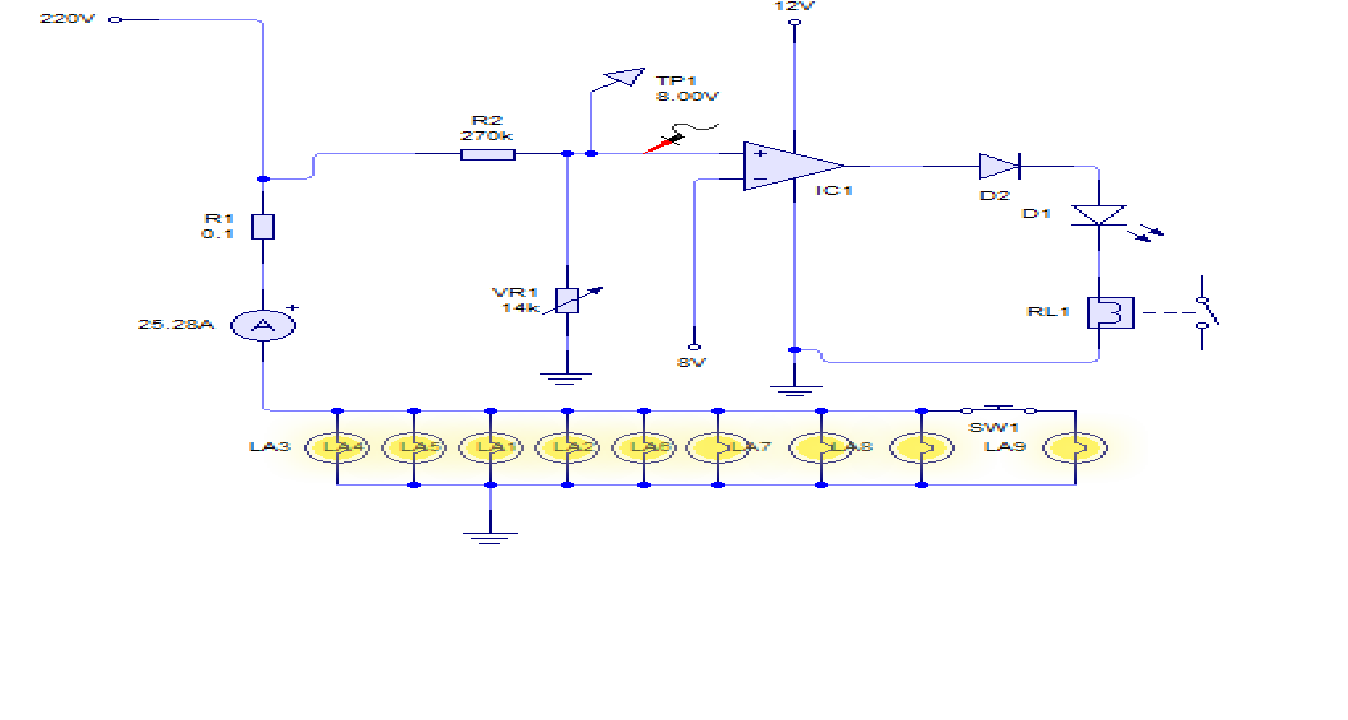

اقدم لكم فكرة عمل دائرة تحديد التيار باستخدام lm324n

[عمار الخادم]

ملف المحاكاة على برنامج بروتس

http://www.mrkzgulf.com/do.php?id=352097

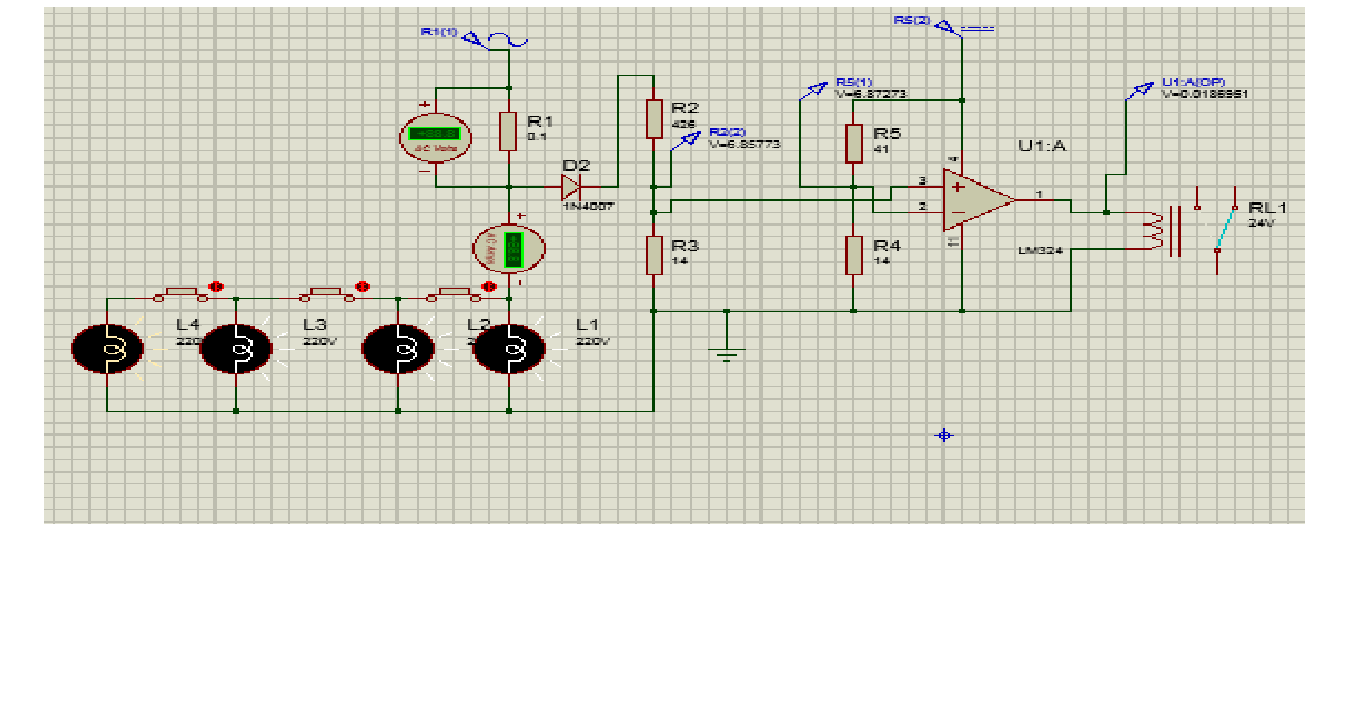

صورة الدائره

[ah-22]

المشاركة الأصلية كتبت بواسطة عمار الخادم

ملف المحاكاة على برنامج بروتس

http://www.mrkzgulf.com/do.php?id=352097
صورة الدائره

شكراً اخي عل الموضوع ولكن هل من شرح لفكرة عمل الدائرة وكيف يتم تحديد التيار

[عمار الخادم]

المشاركة الأصلية كتبت بواسطة ah-22

شكراً اخي عل الموضوع ولكن هل من شرح لفكرة عمل الدائرة وكيف يتم تحديد التيار

اخي العزيز وضع سلك تقريبا مقاومته 0.1بالتوالي مع الحمل الذي سوف نحددبه التيار
ونتيجة سحب التيار سوف تتغير فولتيه المسلطه عل المقاومه نحنو قد استفدنا من هذا االفولتيه وعمل دائرت مقارن للمقارنه بي الفولتيه التي ثبتنها والتي نفسها نغذي بها الدائره lm324
مع الفولتيه الموجوده على طرف المقاومه المربوطه مع المصابيح الحمل كما في الحمل
نزل ملف المحكاة سوف تتوضح الصوره اكثروشكرا لكم

[ah-22]

شكراً اخي سافعل ان شاء الله

[نعيم البديري]

لدي بعض الملاحظات يمكنك الاخذ بها اذا وجدتها مفيدة او تركها .
1- الدائرة بحاجة الى موقت صغير مثلا نصف ثانية يقوم بتاخير الاستجابة للفصل عند تجاوز التيار ... يسمى هذا الوقت عادة بوقت (التجاهل ) اذ لابد منه كي نتجاهل الاحمال اللحظية التي تحدث غالبا اثناء بداية تشغيل الاجهزة
2- الدائرة بحاجة لتايمر صغير ايضا بحدود 5 ثانية مثلا او 10 يعمل على ابقاء الفصل هذه المدة لكي يقوم المستخدم بتخفيف الحمل بهذه المدة وكذا نقلل من التذبذب .
3- من رأيي ان تقلب مداخل المقارن لكي يكون عمل الجهاز كما يلي اشتغال الريلي معناه السماح وعدم اشتغاله هو الفصل .
ملاحظة التايمرات المذكورة اعلاه يمكن اضافتها بسهولة باستخدم مكثفات ومقاومات .
