[Sihem]

السلام عليكم

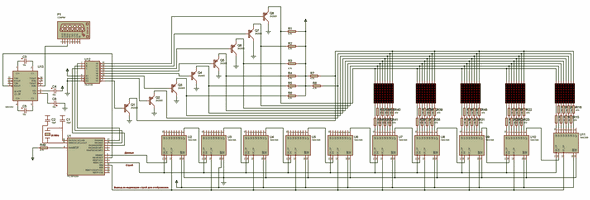

اريد ربط عشر مسجلات ازاحة على التوالي مع البك مع العلم ان خرج البك 25 ميلي امبير و 74hc595 يحتاج لـ 20 ميلي امبير عند الدخل و عند الربط على التوالي فإن خرج واحد من البك يعطي اشارة لجميع المسجلات عند serial Clock يعني مسجلات الازاحة العشرة ستسحب 200 ميلي امبير فما العمل

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة Sihem السلام عليكم اريد ربط عشر مسجلات ازاحة على التوالي مع البك مع العلم ان خرج البك 25 ميلي امبير و 74hc595 يحتاج لـ 20 ميلي امبير عند الدخل و عند الربط على التوالي فإن خرج واحد من البك يعطي اشارة لجميع المسجلات عند serial Clock يعني مسجلات الازاحة العشرة ستسحب 200 ميلي امبير فما العمل

اعتقد ان اشارة الساعه الخارجه من البك لتغذيه مسجلات الإزاحه لا تأسر على البك لأن مسجل الإزاحة لا يسحب تيار من خلال طرف الساعه ..

ولكن يوجد له طرفين للتغذيه وهم بيتم توصلهم بمصدر تيار خارجى بعيدااا عن البك .. وبكدة البك مش هيبقى عليه أى سحب تيار من مسجلات الإزاحه .. مسجلات الإزاحه تعتمد على امصدر طاقه خارجى ليتم توزيع الفولتيات على ارجل مسجل الإزاحة بالتوازى .. وخرج هذة الفولتيات بتكون متحكم فيها من خلال الداتا و الساعه .. يعنى البك مفيش عليه سحب للتيار .. هو هنا يعمل مثل الكرستاله و ناقل للداتا فقط ..

[mounir.rouabah]

كما قال الاستاذ حجازي

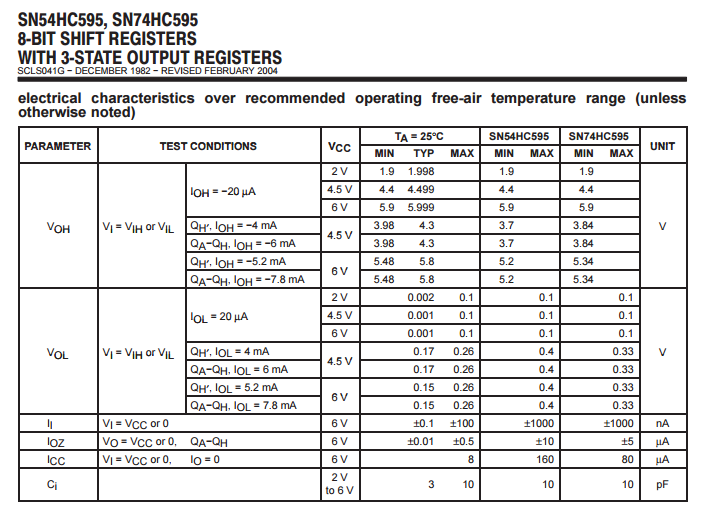

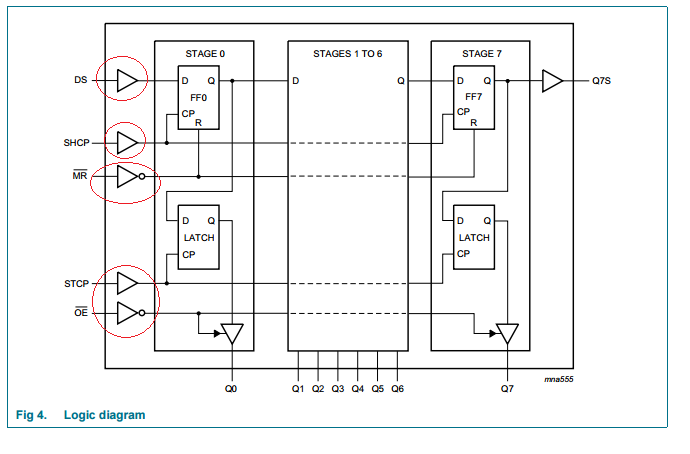

ان كل مدخل له مضخم خاص ويتقبل اقل بكثير من 20 ميلي امبير بل يقاس باميكرو امبير
لذلك يستطيع البيك تزويد عدد كبير من الايسيات قبل ان ينخفظ الجهد وعندما ينخض نستعمل مايسمى ب amplifacateure de bus l مثل 74hc245

[Sihem]

ألف شكر لكم ايها الاساتذة الكرام هكذا وصلت الفكرة
