[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام ورمضان كريم واسعد الله اوقاتكم باليمن والخير والبركه ...اميين؟

وعد الحر دين وبعد طلب عضوين عزيزين ان اصنع محرك شاحن بمغانيط هارد دسك قديم ؟؟

بعد التوكل على الله درسنا الموضوع وظهر لنا امكانية التصنيع وبالفعل
المحرك الان يعمل( ولو نصف ما صممناه) والعجيب انه ممتاز جدا ؟؟( كونه يدوي الصنع)

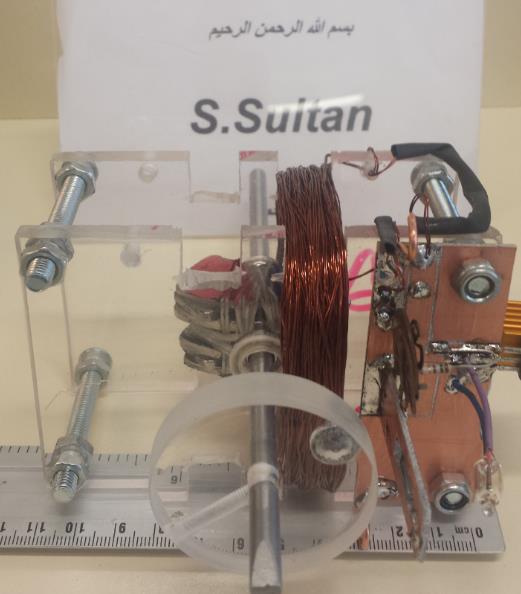

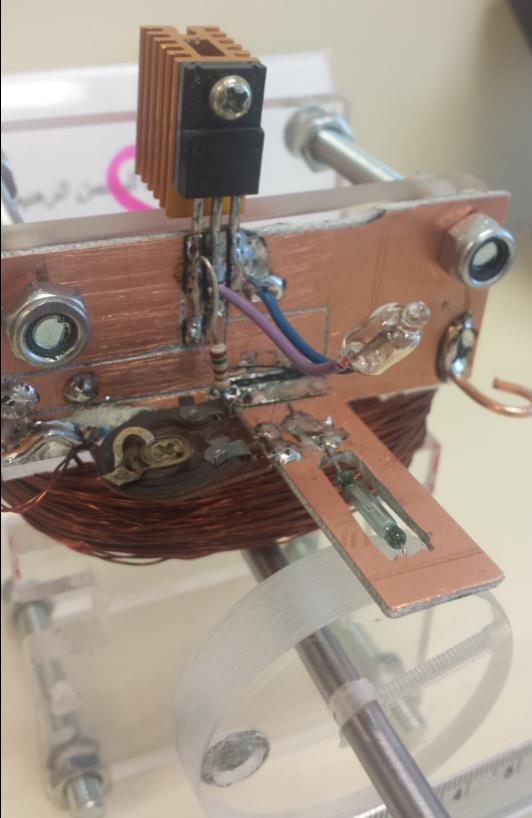

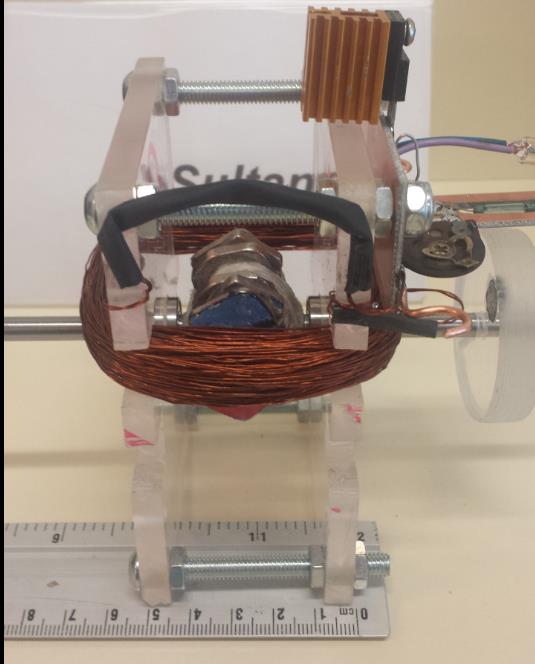

واليكم بعض الصور :-













وايضا الفلم ؟؟


واحب اوضح ان الفولتيه 12 فولت وسحب تيار 460 ملي امبير ووصلت سرعته الى5000 اربي ام ؟؟

واي استفساراو تطوير انا حاظر ؟؟ ومن عيني وعلى راسي؟

والقادم احسن بعونه الله والخيرين من امثالكم


ابو احمد

[mohamad19]

يسعدني ويشرفني أن أكون أول من يرد على هذا الموضوع الرائع وفعلا وعد الحر دين فأنت قد أنشأت هذا الموضوع ولن أشك للحظة أنك لن تنشأه.
أخي أبو أحمد هكذا أصبح التصميم أسهل بالنسبة لي فمغانط الهاردات من الممكن العثور عليها بعكس سابقتها الدائرية.
سؤالي هو هل من الممكن تركيب عدد أقل من المغانط كتركيب 2 مغناطيس عوضا عن تركيب 6؟ وماسبب تركيب هذا العدد وكيفية تركيبهم أعتقد أنك دمجة عدت مغانط معا لسبب ما.
بالنسبة للدارة وأبعاد بلاستيك المحرك والملف ماالقيم وبإنتظار باقي الشرح إذا كان هناك تكملة بإذن الله وسأبحث عن الموارد لإنشاء هذا المحرك بأقرب وقت إنشاء الله.

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة mohamad19 يسعدني ويشرفني أن أكون أول من يرد على هذا الموضوع الرائع وفعلا وعد الحر دين فأنت قد أنشأت هذا الموضوع ولن أشك للحظة أنك لن تنشأه. أخي أبو أحمد هكذا أصبح التصميم أسهل بالنسبة لي فمغانط الهاردات من الممكن العثور عليها بعكس سابقتها الدائرية. سؤالي هو هل من الممكن تركيب عدد أقل من المغانط كتركيب 2 مغناطيس عوضا عن تركيب 6؟ وماسبب تركيب هذا العدد وكيفية تركيبهم أعتقد أنك دمجة عدت مغانط معا لسبب ما. بالنسبة للدارة وأبعاد بلاستيك المحرك والملف ماالقيم وبإنتظار باقي الشرح إذا كان هناك تكملة بإذن الله وسأبحث عن الموارد لإنشاء هذا المحرك بأقرب وقت إنشاء الله.

بسم الله الرحمن الرحيم

تحية احترام

*الحمد لله وحده الذي يسر الامور وتم التصميم والتصنيع بوقت قياسي ؟؟

**نعم المواد ميسره الان ..لا يوجد عذر للمشككين واهل العسل من عدم تنفيذ المشروع ( ان ستطاعوا اليه سبيلا)؟؟

*** اهم الاسباب باستعمال هذا العدد من المغانيط :-
- الحصول من جمع المعانيك على ماكنيت اقوى ؟؟
-الحصول على السمك للاقتراب من الملف ؟
-الحصول على عزم قصور ذاتي اكبر ؟
امور ثانويه بالمستفل نتطرق اليها ؟؟


**** سوف اقوم بقياس البدن وعجلة التزامن وارفقها ؟؟
*****سوف اقوم برسم الدائره وارفقها ؟؟
****** الملف من سلكين 0.43 ملم 240 لفه ؟؟


فقط ملاحظه وهي عدم التقيد بقياسات البدن والعجله والامور الميكانيكيه الاخرى
وتنفيذها حسب ماموجود لديكم وما متوفر

والقادم احسن


ابو احمد

[رمضان ابراهيم]

حبيبي يا عمي يا كبير

شوف يا مولانا _ انت كدة بتقولنا خلوا عندكوا دم و اشتغلوا يا شوية عيال هههههههههه حاضر ياعم


بس سؤال صغير
انا فهمت الفكرة العامة اللي ممكن اتعامل على اساسها (اقصد بخصوص التركيب و التكوين) _ انما عايز اعرف العجلة الخارجية للتزامن فقط ؟ و لا بتقوم بدور حدافة ؟

و كمان انا عندي بطارية واحدة و عطلانة و عشان تتصلح محتاج الموتور يشتغل اولا يعني لازم اشغله بمصدر غير البطارية - السؤال هو هل ممكن اشغله على عدد من بطاريات الموبايل (12 فولت طبعا) ؟ ولا احسن اغذيه من باور سبلاي لحين ما يشحن البطارية الكبيرة ؟



و دمت لنا

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة رمضان ابراهيم حبيبي يا عمي يا كبير اهلين عمو رمضان ابو سمره رايت ؟؟توكلنا وصممنا وصنعنا بوفت قياسي شوف يا مولانا _ انت كدة بتقولنا خلوا عندكوا دم و اشتغلوا يا شوية عيال هههههههههه حاضر ياعم لا والله فقط اريد انور طريقكم وايسر الامور ((زرعوا فاكانا نزرع فياكلون)) بس سؤال صغير انت تامر ابو سمره انا فهمت الفكرة العامة اللي ممكن اتعامل على اساسها (اقصد بخصوص التركيب و التكوين) _ انما عايز اعرف العجلة الخارجية للتزامن فقط ؟ و لا بتقوم بدور حدافة ؟ للتزامن فقط ؟؟ولايمكن احتسابها حداقه لوزنها القليل ؟؟ و كمان انا عندي بطارية واحدة و عطلانة و عشان تتصلح محتاج الموتور يشتغل اولا يعني لازم اشغله بمصدر غير البطارية - السؤال هو هل ممكن اشغله على عدد من بطاريات الموبايل (12 فولت طبعا) ؟ ولا احسن اغذيه من باور سبلاي لحين ما يشحن البطارية الكبيرة ؟ الحصان قبل المعلف ابو سمره ولا تزعلنا منك و دمت لنا

بسم الله الرحمن الرحيم


تحية احترام

اعلاه الاجابات


ابو احمد

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام للجميع


ادناه القياسات بالصور :-








والدائره والتزامن بالصوره :-



والقادم احسن بعون الله



ابو احمد

[أبو معاذ 2010]

بوركت أستاذي ، صار مفهوما مبدأ عمل هذه المحركات ، و لم يعد هناك عذر لأصحاب العسل ( و أنا منهم ) ، لقد بلغت و وفيت جزاك الله خيرا .

و لكن هل المطلوب هو تنفيذ محرك مثل هذا و التفرج عليه و هو يدور فحسب !!! هذا ايضا نوع من العسل !!! المطلب الحقيقي هو الفهم الجيد أولا و التطوير ثانيا ..أنا شخصيا لم يكن بيني و بين المحركات إلا الخير و الإحسان ، و مواضيعك هذه دفعتني للبحث و اتسعت معارفي في المجال و صرت أعرف التفريق بين أنواع المحركات و قريبا إن شاء الله سأدخل ميدان العمل ...

شكرا جزيلا .

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة أبو معاذ 2010 بوركت أستاذي ، صار مفهوما مبدأ عمل هذه المحركات ، و لم يعد هناك عذر لأصحاب العسل ( و أنا منهم ) ، لقد بلغت و وفيت جزاك الله خيرا . و لكن هل المطلوب هو تنفيذ محرك مثل هذا و التفرج عليه و هو يدور فحسب !!! هذا ايضا نوع من العسل !!! المطلب الحقيقي هو الفهم الجيد أولا و التطوير ثانيا ..أنا شخصيا لم يكن بيني و بين المحركات إلا الخير و الإحسان ، و مواضيعك هذه دفعتني للبحث و اتسعت معارفي في المجال و صرت أعرف التفريق بين أنواع المحركات و قريبا إن شاء الله سأدخل ميدان العمل ... شكرا جزيلا .

بسم الله الرحمن الرحيم


تحية احترام شيخنا الفاضل ورمضان كريم


وهو عين الصواب ..لكي لانبقى صغار كنت اضيف ليصبح المحرك مروحه ومصابيح للتنوير وشاحن....الخ
وبهذا الشكل يكون عندنا قطعه كامله يمكن استخدامها والاستفاده منها وعدم الاكتفاء بمحرك بعد كم يوم نضعه على الرف ؟؟

فلا عذر بعد اليوم وكفانا كان هنا وكان هناك.....ونكن قدوه ؟؟

((وهزوا بجذع النحله....عسى الله يسقط لكم منها رطبا زكيا))

والقادم احسن بعونه تعالى والخيرين من امثالكم؟



ابو احمد
