[محمد ع يسى]

السلام عليكم ورحمة الله وبركاته.
المشكلة غريبة عجيبة... أكتب الكود بأنه يذهب يمين فإذا المحاكاة تذهب شمال!!
كتبت هذا الكود:

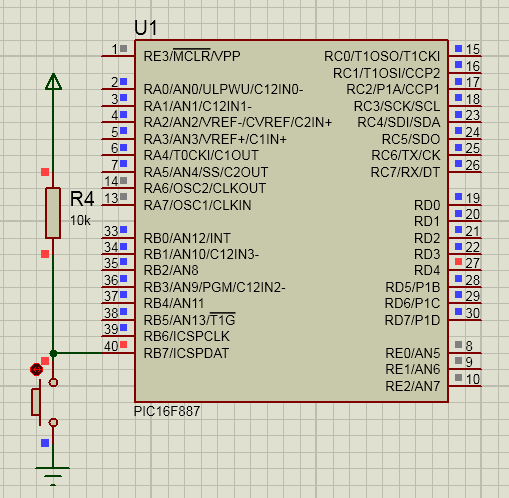

وهذه صورة المحاكاة:





المفروض كل ما أضغط على الزر أو أرفع الضغطة y تزيد بواحد.. حتى تصل 96 فتخرج من حلقة دو وايل وتصل للأمر الذي داخل المربع الأسود... ولا ننس أنها تعرض قيمة y على portd أثناء الضغط ورفع الضغط.
المشكلة أنه كلما وصلت y إلى القيمة 16ترجع للصفر مرة أخرى!! وهكذا لا تخرج أبدا من حلقة دو وايل!!!
جربت حذف التعليمات الأخرى اللي داخل المربع الأحمر والأزرق والفوشية والأخضر اشتغل الكود بلا مشاكل وتمكنت y من الوصول إلى96
الغريب أني لما تركت الأمر اللي داخل المربع الأحمر والفوشية ومسحت أمر تصفير التايمر زيرو عندما تصل y لقيمة معينة لا أتذكرها تحدث اضرابات وتغيرات في بورت c وبورت d حتى لو لم أضغط على زر تستمر هذه الاضطرابات والتغيرات (مع أن بورت c لم يدخل في الكود أصلا).

[magdy_3]

السلام عليكم
اخى محمد ياريت تكتب الكود بدل الصورة او حتى تحتها حتى تسهل عليا عمل كوبى بست بدل ما اكتبه
وشكرا

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة محمد ع يسى السلام عليكم ورحمة الله وبركاته. المشكلة غريبة عجيبة... أكتب الكود بأنه يذهب يمين فإذا المحاكاة تذهب شمال!! كتبت هذا الكود: وهذه صورة المحاكاة: المفروض كل ما أضغط على الزر أو أرفع الضغطة y تزيد بواحد.. حتى تصل 96 فتخرج من حلقة دو وايل وتصل للأمر الذي داخل المربع الأسود... ولا ننس أنها تعرض قيمة y على portd أثناء الضغط ورفع الضغط. المشكلة أنه كلما وصلت y إلى القيمة 16ترجع للصفر مرة أخرى!! وهكذا لا تخرج أبدا من حلقة دو وايل!!! جربت حذف التعليمات الأخرى اللي داخل المربع الأحمر والأزرق والفوشية والأخضر اشتغل الكود بلا مشاكل وتمكنت y من الوصول إلى96 الغريب أني لما تركت الأمر اللي داخل المربع الأحمر والفوشية ومسحت أمر تصفير التايمر زيرو عندما تصل y لقيمة معينة لا أتذكرها تحدث اضرابات وتغيرات في بورت c وبورت d حتى لو لم أضغط على زر تستمر هذه الاضطرابات والتغيرات (مع أن بورت c لم يدخل في الكود أصلا).

السلام عليكم ورحمه وبركاته
على مااعتقد يوجد خطأين
1- عند الضغط على سويج لابد من وجود زمن تاخيري حتى نتخلص من debouncing
2- خطأ واضح انك تركت مصفوفه مفتوحه عبر زياده قيمه y اي من محتمل ان تزيد y عن 96 وبتالي هذه زياده تسبب overflow هذه مشكله تغير من قيم ريجيسترات موجوده في البيك وبتالي من طبيعي ان ترى نتائج لم تضعها في كود

if(y>=95){x[94]=0;
y=0;}

اي ان قيم هذه مصفوفه من محتمل تخزن في اماكن بالذاكره تشغلها ريجيسترات حساسه

[محمد ع يسى]

اقتباس المشاركة الأصلية كتبت بواسطة magdy_3 السلام عليكم اخى محمد ياريت تكتب الكود بدل الصورة او حتى تحتها حتى تسهل عليا عمل كوبى بست بدل ما اكتبه وشكرا

وعليك السلام ورجمة الله وبركاته.
معذرة أخي... فأنا أراسلكم من أندرويد والكمبيوتر ليس عليه نت للأسف.
فلا يمكنني لصق الكود هنا للأسف...

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم ورحمه وبركاته على مااعتقد يوجد خطأين 1- عند الضغط على سويج لابد من وجود زمن تاخيري حتى نتخلص من debouncing 2- خطأ واضح انك تركت مصفوفه مفتوحه عبر زياده قيمه y اي من محتمل ان تزيد y عن 96 وبتالي هذه زياده تسبب overflow هذه مشكله تغير من قيم ريجيسترات موجوده في البيك وبتالي من طبيعي ان ترى نتائج لم تضعها في كود if(y>=95){x[94]=0; y=0;} اي ان قيم هذه مصفوفه من محتمل تخزن في اماكن بالذاكره تشغلها ريجيسترات حساسه

وعليك السلام ورحمة الله وبركاته.
أما عن الخطأ الثاني فأنا لست مقتنعا به لأني بالفعل كتبت أمر بالخروج من الحلقة عندما تصل y إلى 96 وهو الأمر اللي في المربع الأحمر في الصورة التي سأضعها.
أما الخطأ الأول فالمفروض لا يؤثر على المحاكاة وإنما يؤثر في العملي فقط.
وبالنسبة للخطأ الثاني المفروض تحدث هذه المشاكل عندما تصل قيمة y إلى 96 ولكن الذي يحدث أنها عندما تصل إلى 18 ثم أضغط على الزر تصبح بواحد!!
الصورة التالية لكود طبقته عملي فكانت النتيجة وهي أنه عندما تصل y إلى 18 ثم أضغط على الزر الضغطة التالية تصبح y بواحد... وجعلت زمن الارتداد ألف ملي ثانية كما في المربع الأزرق حتى أطمئن أثناء التجربة العملية.
أعيد وأقول أنني جربت هذا الكود عملي فكان يحدث ذلك كما يحدث نفس الشيء على المحاكاة لكن بشرط عدم وجود السطر:
Y=7;portd=y;
أما مع وجود هذا السطر في تجربة المحاكاة تحدث اضطرابات غريبة في بورت c و d مع أول ضغطة.

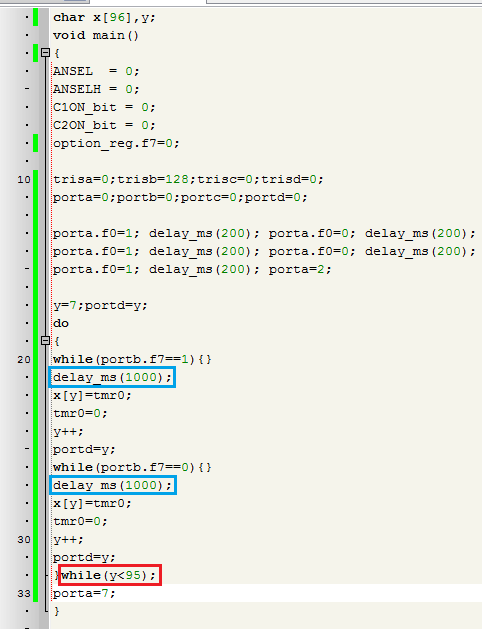

والآن إليكم الكود الذي طبقته عملي:




ومعذرة على تأخر الرد حيث كنت مشغولا بتجارب هذا الكود.


سأحاول كتابة الكود على الأندرويد.. قد يصلح:

Char x[96],y;
Void main()
{
Ansel=0;
Anselh=0;
C1on_bit=0;
C2on_bit=0;
Option_reg.f7=0;

Trisa=0;
Trisb=128;
Trisc=0;
Trisd=0;
Porta=0;
Portb=0;
Portc=0;
Portd=0;
Porta.f0=1;
Delay_ms(200);
Porta.f0=0;
Delay_ms(200);
Porta.f0=1;
Delay_ms(200);
Porta.f0=0;
Delay_ms(200);
Porta.f0=1;
Delay_ms(200);
Porta=2;
Y=7;
Portd=y;
Do
{
While(portb.f7==1){}
Delay_ms(1000);
X[y]=tmr0;
Tmr0=0;
Y++;
Portd=y;
While(portb.f7==0){}
Delay_ms(1000);
X[y]=tmr0;
Tmr0=0;
Y++;
Portd=y;
}while(y<95);
Porta=7;
}

لقد فعلتها وكتبته على الأندرويد... استغرق وقتا طويلا جدا.

[محمد ع يسى]

أخيرا وصلت لسبب المشكلة.
قبل أن أخبركم بالحل.. لماذا جعلت مصفوفة x بـ96؟
لأن هذه أكبر قيمة سمح لها البرنامج.. حيث لو كان أكبر من ذلك تظهر رسالة تقول:
Not enough RAM
'x'
هل هذه شتيمة؟
هههههه
والآن حل المشاكل السابقة أن تكون قيمة مصفوفة x 80 كحد أقصى.
السؤال الأول لماذا تظهر الرسالة السابقة إن زاد العدد عن 96
السؤال الثاني لماذا تحدث المشاكل التي ذكرتها في المشاركة التي قبل هذه إن زاد العدد عن 80

[magdy_3]

اقتباس المشاركة الأصلية كتبت بواسطة محمد ع يسى أخيرا وصلت لسبب المشكلة. قبل أن أخبركم بالحل.. لماذا جعلت مصفوفة x بـ96؟ لأن هذه أكبر قيمة سمح لها البرنامج.. حيث لو كان أكبر من ذلك تظهر رسالة تقول: Not enough RAM 'x' هل هذه شتيمة؟ هههههه والآن حل المشاكل السابقة أن تكون قيمة مصفوفة x 80 كحد أقصى. السؤال الأول لماذا تظهر الرسالة السابقة إن زاد العدد عن 96 السؤال الثاني لماذا تحدث المشاكل التي ذكرتها في المشاركة التي قبل هذه إن زاد العدد عن 80

السلام عليكم
اخى العزيز هذا ما كنت اود ان اخبرك به بس بعد تجربة الكود
بنسبة لسؤال الاول لان اكبر عدد موجود فى البنك لعناصر متتالية هو 96 عنصر
اما لسوالك الثانية ده لان ليس دائما يبدا اول عنصر فى المصفوفة من اول عنصر فى الرام
ولتغلب على هذه المشكلة بنستخدم الامر

x[96] absolute 0x20;

وه لجعل عناصر المصفوفة تبدا من اول عنصر فى الجنرال رام

[حسن هادي محمود]

السلام عليكم
اخي كريم مشكله الي عندك هي بسبب ترتيب ذاكره رام في داخل البيك

لاحظ هذه صوره لذاكره 16f887 تجدها متكونه من 4 بنوك وفي كل بنك يحتوي على ريجسترات خاصه ومواقع تخزين مشكله انك لما تتعامل مع مصفوفات وكان البنك لايغطي حجم مصفوفه فان البيك لايذهب مباشره الى البنك2 لغرض خزن في امكان فارغه مما يسبب خزن قيم مصفوفات في ريجسترات البيك بشكل اجباري وبتالي بتأكيد راح تنقلب حال البيك من حال الى حال اخر

انت حجزت 96 لحجم مصفوفه ولكن بالحقيقه هناك متغيرات اخرى مثلا موجوده في ديلي او اي مكتبه تستخدمها او متغيرات انت تستخدمها مثل x,y,..... هذه ايضا سوف تاخذ من البنك 0

ملاحظه // مشكله هذه تحدث فقط مع مصفوفات وتظهر بشكل واضح عندما تملي حجم البنك



اما في ذاكره البيك 18f45k22 تم ترتيب صفحات الذاكره بشكل تسلسلي هنا عندما ينتهي البنك0 مباشره يتحول الى البنك1 وهكذا لذا لن ترى هذه مشكله في البيك 18f45k22

[محمد ع يسى]

بارك الله فيكم... معذرة على تأخر ردي... لا زالت التجارب جارية.
