[DELTA67]

اذا كنت تبحث عن مبرمجة رائعة و سهلة الصنع (نسبيا) فأنت في المكان المناسب.

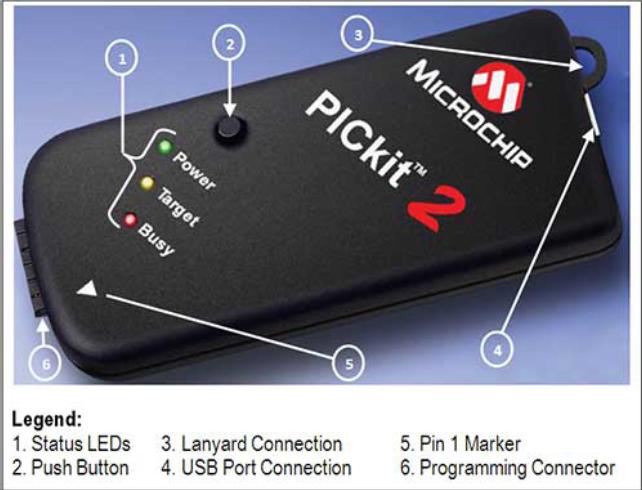

هذه المبرمجة من تصميم مايكروشيب الشركة المصنعة للمتحكمات نوع PIC و بالتالي فاننا نتوقع الأداء الممتاز بكل تأكيد.

مميزات المبرمجة:
1- برمجة متحكمات PIC (طبعا).
2- برمجة متحكمات AVR (نعم AVR ليس هناك خطأ في الكتابة).
3- محلل اشارات رقمية logic analyzer.
4- مداخل/مخارج رقمية Logic I/O للتحكم أو المساعدة في تصميم الدارات الرقمية.
5- مولدي اشارة مربعة ذات تردد ثابت بحدود 30 كيلوهرتز.
6- منفذ تسلسلي UART Tool.
7- يمكن استعمالها مباشرة ضمن بيئة البرمجة MPLAB.
8- تعمل على الـــ USB. و هي خاصية جد مهمة نظرا لانقراض المنافذ المتوازية و التسلسلية في الحواسيب الحديثة.

النسخة المبسطة:
هذه المبرمجة مفتوحة المصدر و العتاد لذلك نجد على النت الكثير من النماذج التي تحاكيها clones بأسعار مناسبة كما نجد مخططات لصنعها شخصيا لمن يريد ذلك.
سوف نقوم بصنع نسخة جد مبسطة و بالتالي ليس بها كل مميزات المبرمجة الأصلية لكنها كافية لأغلب الاحتياجات (و زيادة).

ملاحظة:
لا يمكن برمجة المتحكمات التي تشتغل بجهد 3فو أو بعض متحكمات 18F التي تحتوي الحرف J.

سنعـــــــــــود

لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)

- هيا نصنع المبرمجة السحرية PICkit2 .

- حصـــــري :هيا نصنع سكانر سيارة OBD-II .

- حصري: هيا نصنع دارة تحكم في الدش بواسطة الريسيفر باستعمال أوامر الدايزك DiSEqC.

- أصنع محلل اشارات رقميةLOGIC ANALYZER .

- مبرمجة بسيطة جدا لعائلة AVR على البورت COM أو USB .


-حصـــري : هل تعــــرف الـبوت-كيكر BUTTKICKER ؟؟

- هل تعرف التسخين بالتحريض المغنطيسي induction heating ؟

- مبرمجة البيك داخل الدارة PIC ICSP Programmer

- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك


- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

[DELTA67]

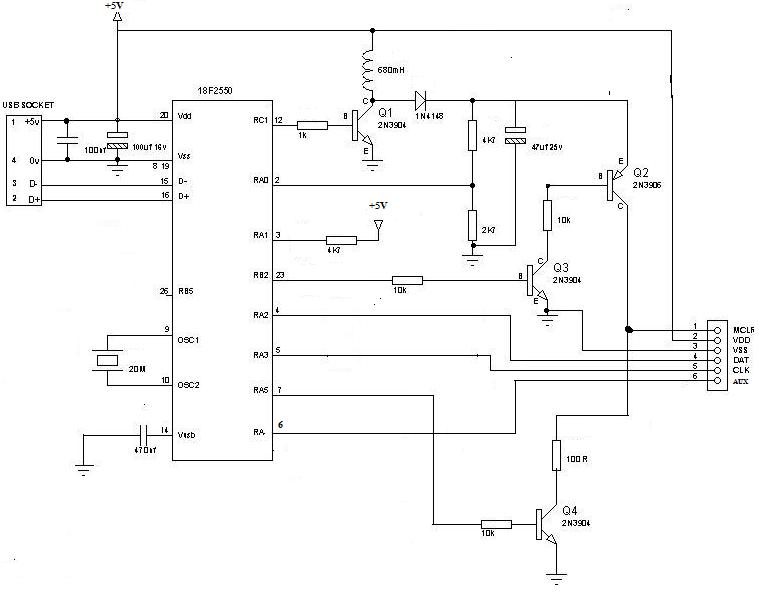

مخطط الدارة:

- الترانزستورات Q1 و Q3 و Q4 هي أي ترانزستورات NPN ذات قدرة صغيرة كـ BC547 أو 2N2222. الترانزستور Q2 هو ترانزستور PNP قدرة صغيرة كـ BC557 أو 2N2907.
- الوشيعة أي قيمة بين 220uH و 1mH.
- المكثف المربوط بالرجل 14 أي قيمة بين 100nF و 10uF.
- الكريستال أي قيمة من بين القيم 20 , 16 , 12, 8 أو 4 ميغاهرتز (يتم تحديد قيمة PLLDIV أثناء برمجة المتحكم حسب القيمة المختارة للكريستال).
- المكثف بدارة رافع الجهد أي قيمة بين 10uF و 47uF و توتر 16فو أو أكثر.
- المقاومة المريوطة بقاعدة الترانزستورين Q3 و Q4 أي قيمة بين 2,2K و 10K.
- يجب احترام قيمة المقاومتين 4,7 ك و 2,7 ك الموصولتين معا بالرجل 2 (يمكن اختيار قيم أخرى مع الحفاظ على نفس النسبة).
- يجب وصل كل من الرجلين 8 و 19 بالأرضي.
هذه الدارة مجرية مرتين كما هي على المخطط تماما و المبرمجتان المصنوعتان تعملان جيـــدا.
سنعـــــــــــود

[DELTA67]

برمجة المتحكم PIC18F2550 :
هنا نقع في مشكلة الدجاجة و البيضة حيث لبرمجة المتحكم نحتاج لمبرمجة .
يمكن استعارة مبرمجة من أحد الأصدقاء أو صنع احدى المبرمجات البسيطة المذكورة في مواضيعي السابقة.
ملف الهيكس pk2v023200.zip (كريستال 20Mhz ) و البرنامج اللازم لاستغلال المبرمجة و المزيد من التفاصيل هنا:
http://www.elproducts.com/build-your-own-pickit-2.html

[DELTA67]

اختيار قيمة الكريستال:
- اذا كان الكريستال المستعمل هو 20ميغاهرتز نحرق المتحكم بملف الهيكس دون تغيير.
- اذا كان للكريستال قيمة من بين القيم 16 , 12, 8 أو 4 ميغاهرتز يجب تغيير PLLDIV بحيث يكون حاصل القسمة هو 4.
مثال: اذا كان الكريستال المستعمل هو 12 ميغاهرتز يجب أن نقسم على 3.

للمزيد من التفاصيل ارجع الى الداتاشيت.

[DELTA67]

تغيير قيمة PLLDIV :

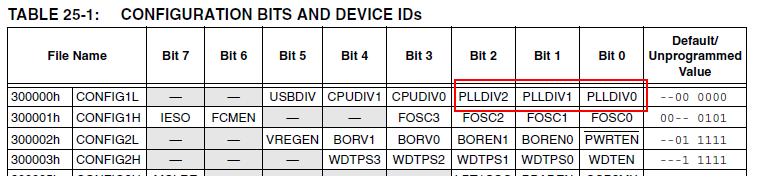

يمكننا الفيوز CONFIG1L من تحديد معامل القسمة حسب الكريستال المستخدم.

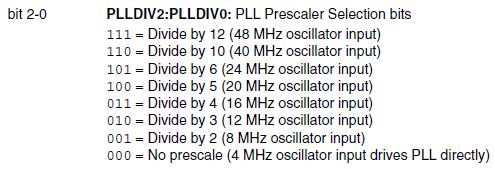

البتات 0 الى 2 تحدد معامل القسمة كما يلي:

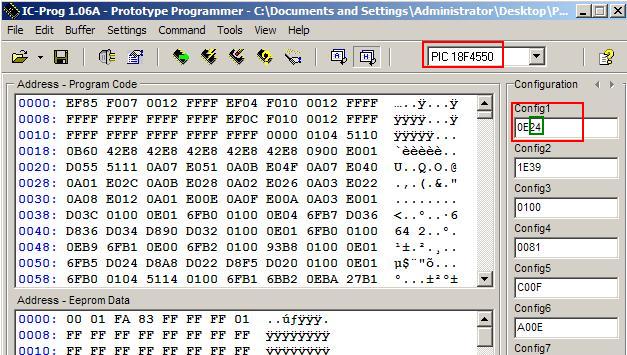

لتغيير CONFIG1L نفتح ملف الهيكس بواسطة البرنامج ICPROG ثم نقوم بالتغيير .

- اذا لم نجد PIC18F2550 نختار مكافئه PIC18F4550.
- نغير قيمة PLLDIV حسب المطلوب. لاحظ أنه في الملف الأصلي مضبوط للقسمة على 5 (كريستال 20 ميغاهرتز).

نحفظ الملف و بعد ذلك نقوم بحرقه كل حسب طريقته.
بدل ICPROG يمكن استعمال MPLAB أو غيره.

[DELTA67]

فحص المبرمجة:
بعد برمجة المتحكم و تركيبه في الدارة ثم تفحصها جيدا بالنظر للتأكد من عدم وجود أخطاء كقصر أو ترانزستور مركب بطريقة خاطئة .... الخ, نوصلها بالحاسوب.
- اذا كان كل شيئ مضبوطا سنسمع الصوت المميز (دينغ) و هذه أول بشرى سارة, بعد ذلك تظهر فقاعة باسم المبرمجة.
- لا حاجة لنا لأي درايفر و هذا ما يميز هذه المبرمجة الرائعة.
- نقوم بتسطيب البرنامج المستعمل مع المبرمجة و هو من تصميم شركة مايكروشيب أيضا. داخل المجلد الناتج بعد التسطيب نجد ملفات pdf تحتوي دليل استعمال المبرمجة (كما نجد ملف الهيكس pk2v023200 الذي نبرمج به المتحكم).
- لكي يعمل هذا البرنامج يجب تسطيب dotnet.

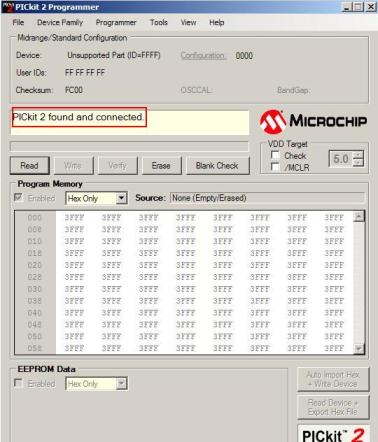

نفتح البرنامج كما يلي:

لاحظ أنه تم التعرف على المبرمجة, و الا سنتحصل على رسالة خطأ.

لفحص المبرمجة نذهب الى القائمة Tools ثم troubleshoot.

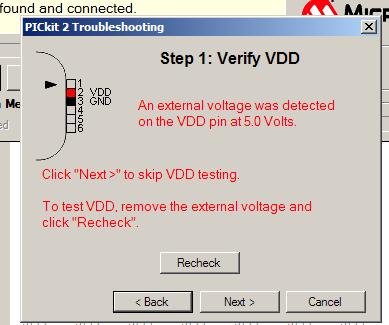

بعدها نضغط على next فنتحصل على نافذة فحص الجهد Vdd.

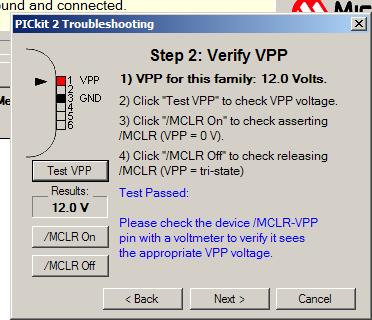

و هذا ما ينبغي أن يكون لذلك نمر الى المرحلة الموالية لفحص Vpp.

- نضغط على Test VPP فنحصل على قيمة بحدود 12 فو.
- نضغط على MCLR ON و نقيس الجهد على الطرف1 (VPP/MCLR) يجب أن نجد قيمة بحدود 12 فو.
- نضغط على MCLR Off و نقيس الجهد على الطرف1 دائما يجب أن نجد قيمة 0 فو (دارة مفتوحة).

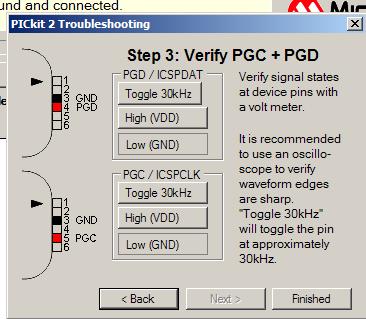

بعد ذلك نمر الى المرحلة الأخيرة لفحص PGD و PGC.

يمكن وضع كل منهما في الوضع المنطقي High أو Low و التأكد من ذلك بواسطة فولتمتر.
كما يمكن توليد موجة مربعة ذات تردد بحدود 30كيلوهرتز على كل منهما (نحتاج لراسم اشارة للتأكد من ذلك).

[DELTA67]

برمجة المتحكمات PIC :
كما قلت سابقا لا نستطيع بهذه النسخة البسيطة برمجة المتحكمات التي تشتغل بجهد 3فو أو بعض متحكمات عائلة 18F . لكن يمكن برمجة معظم المتحكمات المشهورة دون مشاكل.
علما أن ترتيب أقطاب فيشة المبرمجة كما يلي:

نوصل المبرمجة بالمتحكم (16F84A ) مثلا بالطريقة:

كما يمكن برمجة المتحكم داخل دارته دون نزعه ( اذا اتخذت الاحتياطات اللازمة أثناء تصميم الدارة).

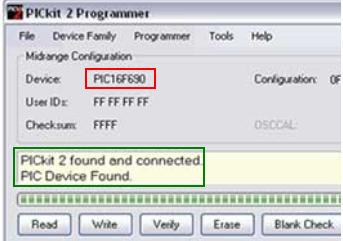

نقوم بفتح البرنامج فنلاحظ أنه قد تعرف آليا على نوع المتحكم.

نختار الملف المراد حرقه من القائمة file و Import Hex ثم نضغط على Write.

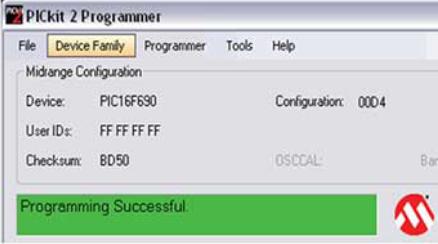

بعد تمام عملية الحرق بنجاح نتحصل على الرسالة :

[DELTA67]

برمجة المتحكمات AVR :
من عجائب PK2 أنها تبرمج متحكمات AVR المنافس القوي للـ PIC.
يتم توصيل المبرمجة بالمتحكم كما يلي:

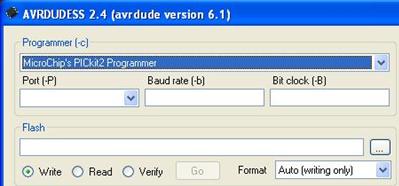

نستعمل البرنامج AVRDUDESS و نختار Microchip’s PICkit2 programmer كما في الصورة:
