مساعدة عاجلة...اردوينو كمؤقت
|
| اعلانات |
|
|||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|

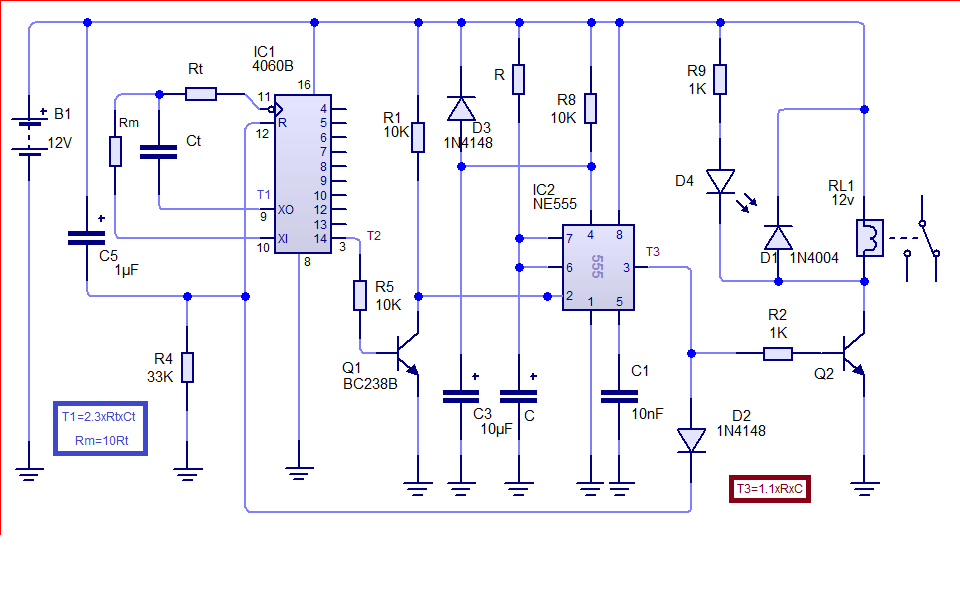

وعليكم السلام طلبك هو زمنين اثنين والتايمر 555 وحده لا يكفي : أحدهما طويل المدى 4 ساعات وهذا الزمن قد لا يستطيع 555 القيام به والثاني قصير (15 تانية) يمكن عمله بدائرة مونوستابل بالتايمر 555 توفيره. تدبير الأزمنة الطويلة ممكن باستخدام العدادات مثل 4060 وهذا مثال:  الدائرة تتألف من 3 أجزاء : جزء حساب الزمن الطويل جزء حساب الزمن القصير جزء التحكم بواسطة ريليه الدائرة كاملة تقريبا ولا ينقصها إلا تحديد قيم العناصر التي تدخل في معادلات حساب الزمن (مقاومات ومكثفات) لو احتجتها ممكن نتابع فيها.. طبعا يمكن تنفيذ المشروع بلوحة أردوينو لكن الكلفة ربما لا تتناسب مع الهدف. في المقابل تنفيذ المشروع بميكروكونترولر وحيد وصغير (8 أطراف) ممكن ومفيد أكثر |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
مدحتكو ( شكر العضو على هذه المشاركة )
محمد القادري ( أعجبته المشاركة )
|
|
|
|
|||||
|
المشكل لم اعثر على 4060........ حبذ لو تعملي الدارة الميكروكونترولر 16f84a....... وسؤال اخير هل يمكن للميكروكونترولر العمل مع ريلي 12فولط؟........ |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
|
ahmed idris ( شكر العضو على هذه المشاركة )
|
|
|
|
|||||
|

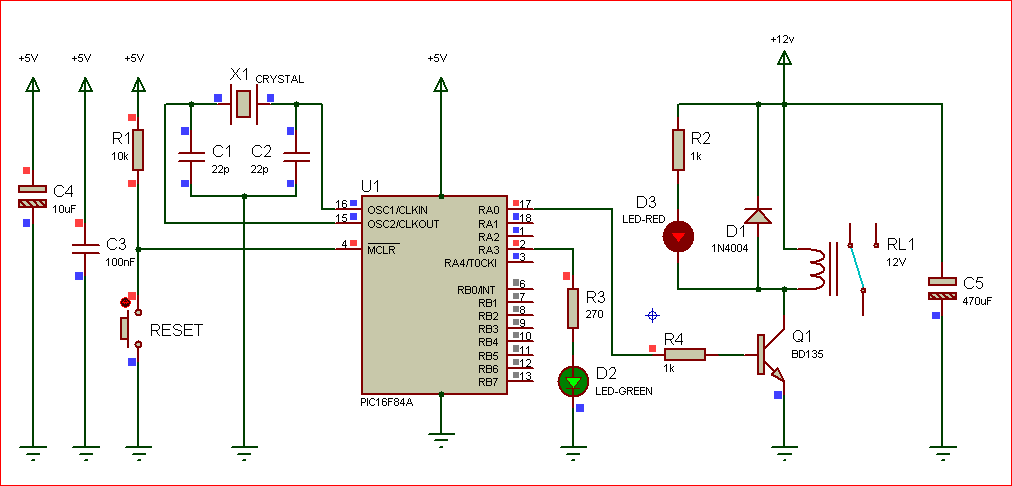

تفضل هذه هي الدائرة :  وكما تلاحظ يمكن استخدام ريليه 12 فولت ويمكن للبيك أن يشغله بسهولة مستعينا بالترانزيستور Q1 تلاحظ أيضا وجود الليد الأخضر .. هذا الليد يمكن أن يبرمج على إيقاع التانية ويستفاد منه كمؤشر على سير عمل برنامج المؤقت . |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
NoureddineDz ( شكر العضو على هذه المشاركة )
NoureddineDz ( أعجبته المشاركة )
|
|
|
|
|||||
|

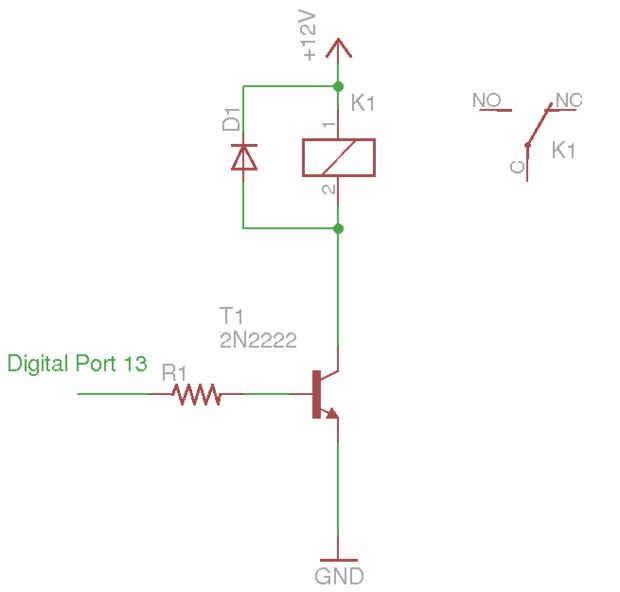

استاذي الكريم شكرا لك....... الغرض من عمل هذا المشروع هو التحكم في محرك دش لتقليب البيض في فقاسة في طور الانشاء..... قمت بعمل هذا الدارة التالية:  bc549c في مكان 2n2222... مقاومة 10 كيلو R1..... مقاومة 470اوم مع ليد للدلالة على عمل الريلي... فاشتغلت بشكل جيد... فما رايكاستاذي استعين بدائرتك او اكمل مع ائرة فوق؟... ممكن تعطيني الكود لبرمجة البيك.... |
