دائرة برمجة avr

[e_a]

السلام عليكم ورحمة الله وبركاته
اريد رسم لدائرة برمجة ل avr ATmega8535
وطمع معلش بس ياريت تكون (isp( in system programming
& use usp
او الدايرة الي موجودة:know:
ارجو ان احصل علي الجواب سريعا لاحتياجي لها
وشكرا

[armor]

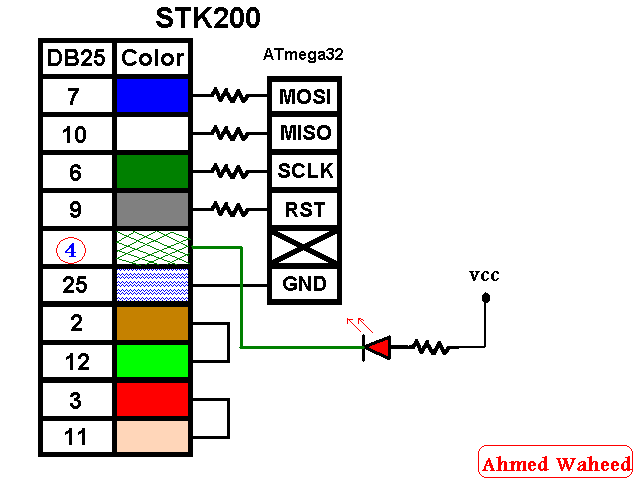

هذه أبسط دائرة لبرمجة أي avr :


و هي كما تري ليست دائرة ,مجرد 4 مقاومات فقط ,و الجزء الأيسر هو أي كابل طابعة قديم مثل هذا :


ملحوظة : البِن (PIN) الرابع ,المتصل بالـ led ليس ضروريا ,يمكن عدم توصيله .
و لكن عيبها أنها ليست USB

[armor]

و هذه دائرة USB ولكني لم أشاهدها للأسف ,لأنها تفتح ببرنامج eagle وهو ليس مثبت عندي حاليا,و لكني لم أجربها بنفسي:
http://www.piclist.com/images/boards/avr-usbprog-rpb/avr-usbprog-rpb.zip

و هنا تجد دائرة أخري تبدو أقل صعوبة :
http://www.fischl.de/usbasp/

و يمكنك مشاهدة نتائج البحث بالصور علي هذا الرابط:
http://images.google.com.eg/images?svnum=10&hl=ar&gbv=2&q=avr+usb+programmer

وفقك الله
