افتراضي هل ممكن نصنع كشاف يعمل ببطارية تشحن يدوى بدون كهرباء ؟؟؟؟ Twitter FaceBook Google+



بحثت كثيرا عن هذا الامر ووجدتة بالفعل يباع فى الاسواق بمجهود عضلى بسيط تشحن بطارية الكشاف التى تضئ فترة من الزمن ثم تعيد شحنها من جديد بيديك بدون اللجوء الى الكهرباء ولا الطاقة الشمسية ولا اى دخل اخر

طيب نبدأ معا المشروع بمعرفة المكونات المطلوبة

اول شئ نفكر فية هو المولد ( الدينامو ) وهو الذى من خلالة نقدر نشحن البطارية وللحصول علية نشترية من على الانترنت بسهولة
طيب لو واحد غلبان زيى مش عارف يشترى من الانترنت ماعندوش فيزا وعنوانة مش على الخريطة ؟؟؟؟

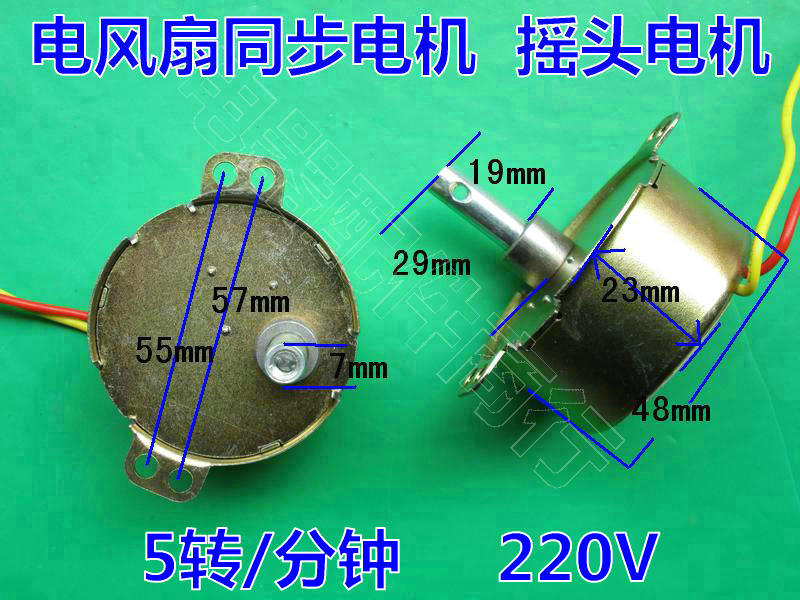

يبقى الحل البديل طبعا وهو الخردة نحضر موتور تحريك الشبكة الامامية للمروحة البوكس او موتور تحريك راس المروحة المكتب لليمين والشمال وهذا شكلة






نحتاج الى مكثف بقيمة 100 ميكرو 400 فولت

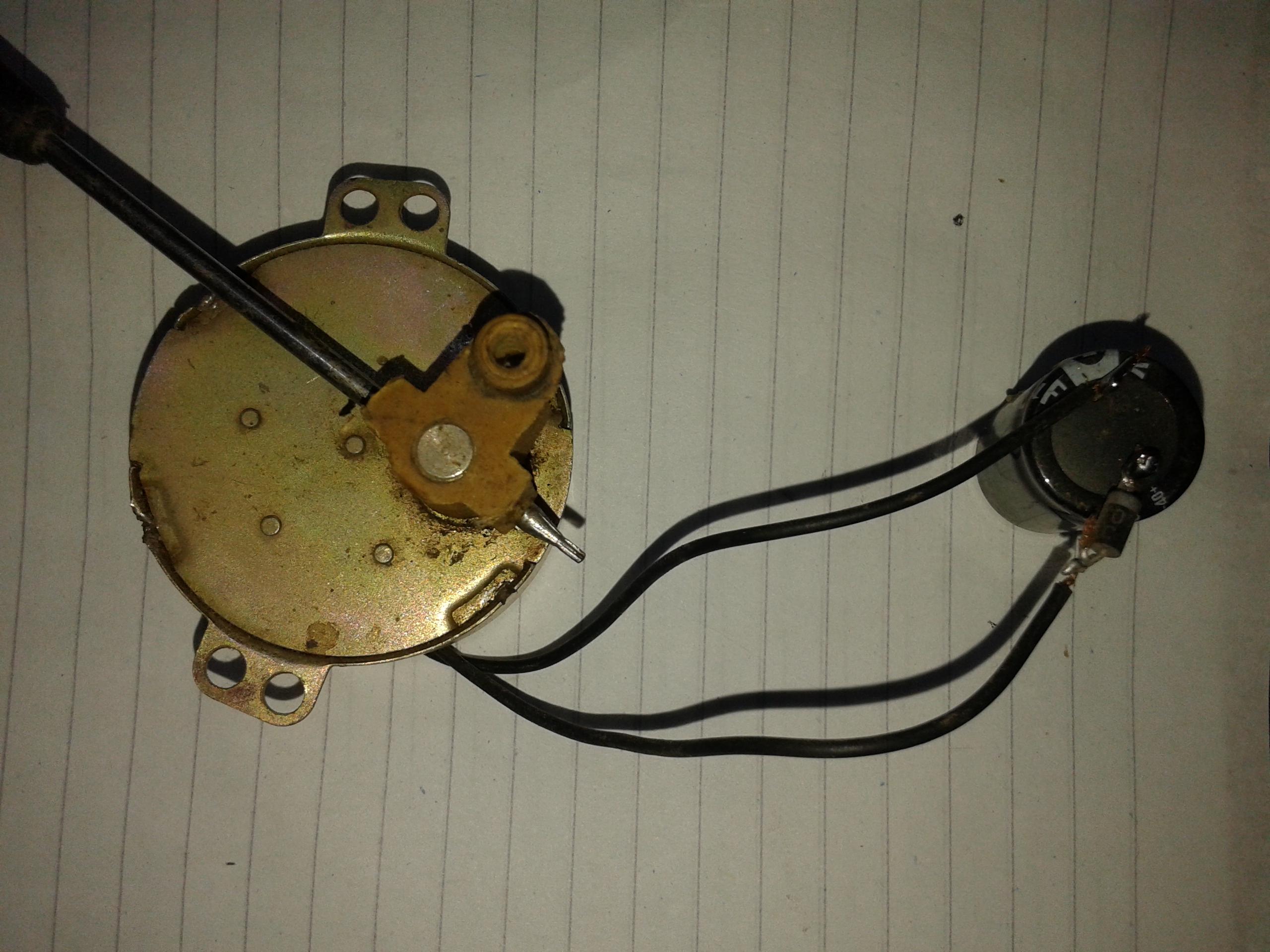

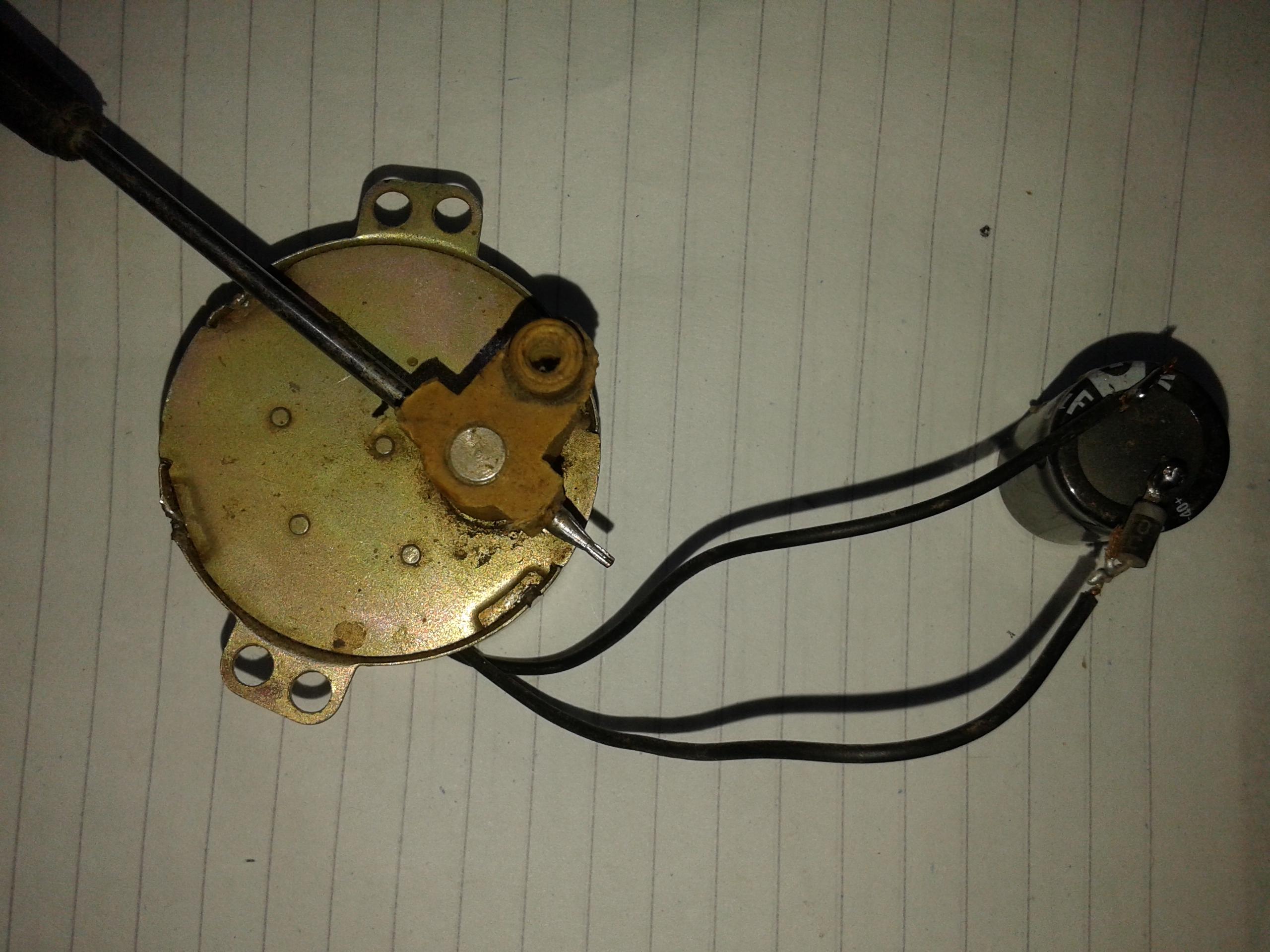

ونحتاج الى موحد سليكون دايود ونوصلهم كما بالصورة

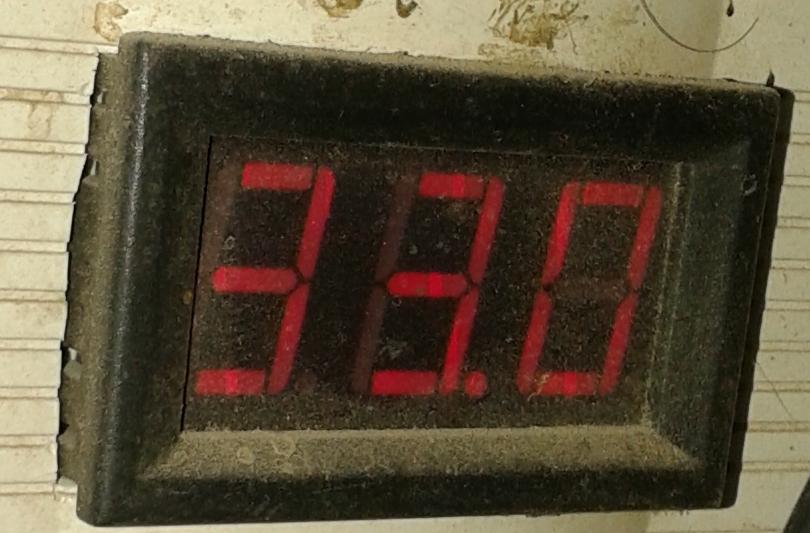

ناخذ القياسات اثناء تحريك الموتور بعد توحيدة وتركيب مكثف علية



الفولت المتولد عالى لذل نحتاج الى منظم جهد لتحديد جهد التوليد الى القدرة المطلوبة سنستخدم منظم الجهد l7805 لتقليل الجهد الى 5 فولت فقط


نكمل الدائرة فى مشاركة القادمة باذن الله

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً مدحتكو ( شكر العضو على هذه المشاركة )
اعجاب مدحتكو ( أعجبته المشاركة )
اعلانات

احمدعبدالباقى
:: مهندس متميز ::
تاريخ التسجيل: Jun 2009
الدولة: مصر .. البحيرة
المشاركات: 667
نشاط [ احمدعبدالباقى ]
قوة السمعة:0
قديم 13-06-2016, 09:35 PM المشاركة 2
افتراضي

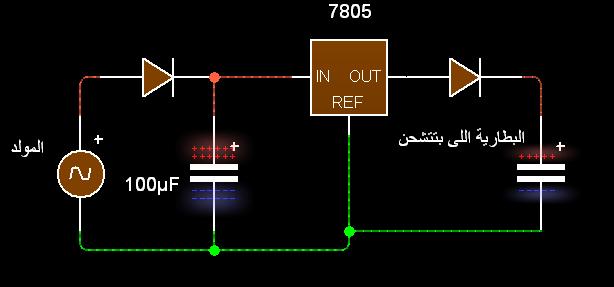

نقوم بوضع المنظم بناء على هذة الدائرة



ونطبق الدائرة الان عمليا هكذا



ملحوظة : البطارية المستخدمة جهد الشحن 4.2 فولت لذلك نلاحظ اننا وضعنا موحد يليكون دايود بعد المنظم لتقليل جهد الخرج من 5 فولت - 7. فولت الى 4.3 فولت وهو جهد مناسب لشحن البطارية لمدة دقيقة مثلا تدوير

احصائية الشكر والاعجاب - 1 شكراً, 1 عدم اعجاب, 1 اعجاب
شكراً مدحتكو ( شكر العضو على هذه المشاركة )
عدم اعجاب MAGIC STAR ( لم تعجبه المشاركة )
اعجاب مدحتكو ( أعجبته المشاركة )
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية رمضان ابراهيم
رمضان ابراهيم
:: عضو ماسى ::
تاريخ التسجيل: Mar 2015
الدولة: مصر _ القاهرة
المشاركات: 1,298
نشاط [ رمضان ابراهيم ]
قوة السمعة:110
قديم 13-06-2016, 10:13 PM المشاركة 3
افتراضي


نقوم بوضع المنظم بناء على هذة الدائرة



ونطبق الدائرة الان عمليا هكذا



ملحوظة : البطارية المستخدمة جهد الشحن 4.2 فولت لذلك نلاحظ اننا وضعنا موحد يليكون دايود بعد المنظم لتقليل جهد الخرج من 5 فولت - 7. فولت الى 4.3 فولت وهو جهد مناسب لشحن البطارية لمدة دقيقة مثلا تدوير
تصدقني لو قلتلك كنت منتظرها منك؟ الحمد لله لم يخيب ظني بارك الله فيك عشرة على عشوة


الصورة الرمزية مدحتكو
مدحتكو
:: مدحت عبد الستار ::
تاريخ التسجيل: Nov 2006
الدولة: مصر-المحلة الكبري ، حاليا بسلطنة عمان
المشاركات: 1,800
نشاط [ مدحتكو ]
قوة السمعة:182
قديم 13-06-2016, 10:19 PM المشاركة 4
افتراضي


ممتاز ورائع

فكرة جرئية من شاب جرئ .... ههههههه

عندي اقتراح ، يمكن توصيل stipper motor علي دائرة التوحيد التي قمت بتنفيذها في الرابط التالي

http://www.qariya.info/vb/showthread.php?t=190419

ومنها يمكن شحن البطارية بشرط ان يكون الموتور المستخدم يعطي جهد اكبر من 6 فولت.

عندي سؤال آخر
لماذا المكثف قيمة جهدة كبير وسعته صغيرة 100 ميكرو فاراد 400 فولت

لو كان جهد مثلاً 50 فولت وسعة اكبر يكون أفضل

من بعد المكثف يمكن توصيل دائرة تنيم الجهد للبطارية وممكن توصيل شريط ليدات لتضئ يدويا ايضا

احسنت اخ احمد عبد الباقي

بالتوفيق




احمدعبدالباقى
:: مهندس متميز ::
تاريخ التسجيل: Jun 2009
الدولة: مصر .. البحيرة
المشاركات: 667
نشاط [ احمدعبدالباقى ]
قوة السمعة:0
قديم 13-06-2016, 11:23 PM المشاركة 5
افتراضي


تصدقني لو قلتلك كنت منتظرها منك؟ الحمد لله لم يخيب ظني بارك الله فيك عشرة على عشوة
جزاك الله خير
وربنا يعيننا على تكملتها باذن الله

ممتاز ورائع

فكرة جرئية من شاب جرئ .... ههههههه

عندي اقتراح ، يمكن توصيل stipper motor علي دائرة التوحيد التي قمت بتنفيذها في الرابط التالي

http://www.qariya.info/vb/showthread.php?t=190419

ومنها يمكن شحن البطارية بشرط ان يكون الموتور المستخدم يعطي جهد اكبر من 6 فولت.

جميل جدا ورائع بالفعل
المشكلة فى انا انا لسة مش فاهم الموتور الخطوى بصراحة وجربت كذا موتور منهم لم احصل منة على طاقة معتبرة
احاول احصل على واحد واجرب واشوف


عندي سؤال آخر
لماذا المكثف قيمة جهدة كبير وسعته صغيرة 100 ميكرو فاراد 400 فولت

لو كان جهد مثلاً 50 فولت وسعة اكبر يكون أفضل

طبعا افضل بكثير
وانا الصراحة فكرت خطأ ان الموتور يعمل ب 220 فولت فممكن لو دورناة يخرج فوت اعلى من 50 فولت فوضعت لة مكثف قيمة الفولت كبير والسعة صغيرة وهو خاص بباور الريسيفر
انا باذن الله ساحضر لة مكثف 2200 ميكرو 50 فولت واجرب بية


من بعد المكثف يمكن توصيل دائرة تنيم الجهد للبطارية وممكن توصيل شريط ليدات لتضئ يدويا ايضا

انا اضأت ليدات بها بالفعل مباشرة بس محتاجة تدوير متواصل ففكرت فى الشحن افضل بحيث ادور المولد دقيقة تشحن البطارية ثم استخدم البطارية حتى تنفذ

احسنت اخ احمد عبد الباقي

بالتوفيق


شكرا اخى لمرورك الكريم
وعارف كمان الفكرة الكبيرة اللى بتدور فى راسى بس الامكانيات مش موجودة هى استبدال البطارية بسوبر كابستور حتبقى قنبلة الصراحة

بس ما باليد حيلة

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً مدحتكو ( شكر العضو على هذه المشاركة )

احمدعبدالباقى
:: مهندس متميز ::
تاريخ التسجيل: Jun 2009
الدولة: مصر .. البحيرة
المشاركات: 667
نشاط [ احمدعبدالباقى ]
قوة السمعة:0
قديم 23-06-2016, 03:29 PM المشاركة 6
افتراضي


عفوا اخوانى هناك تعديل بسيط على المشروع

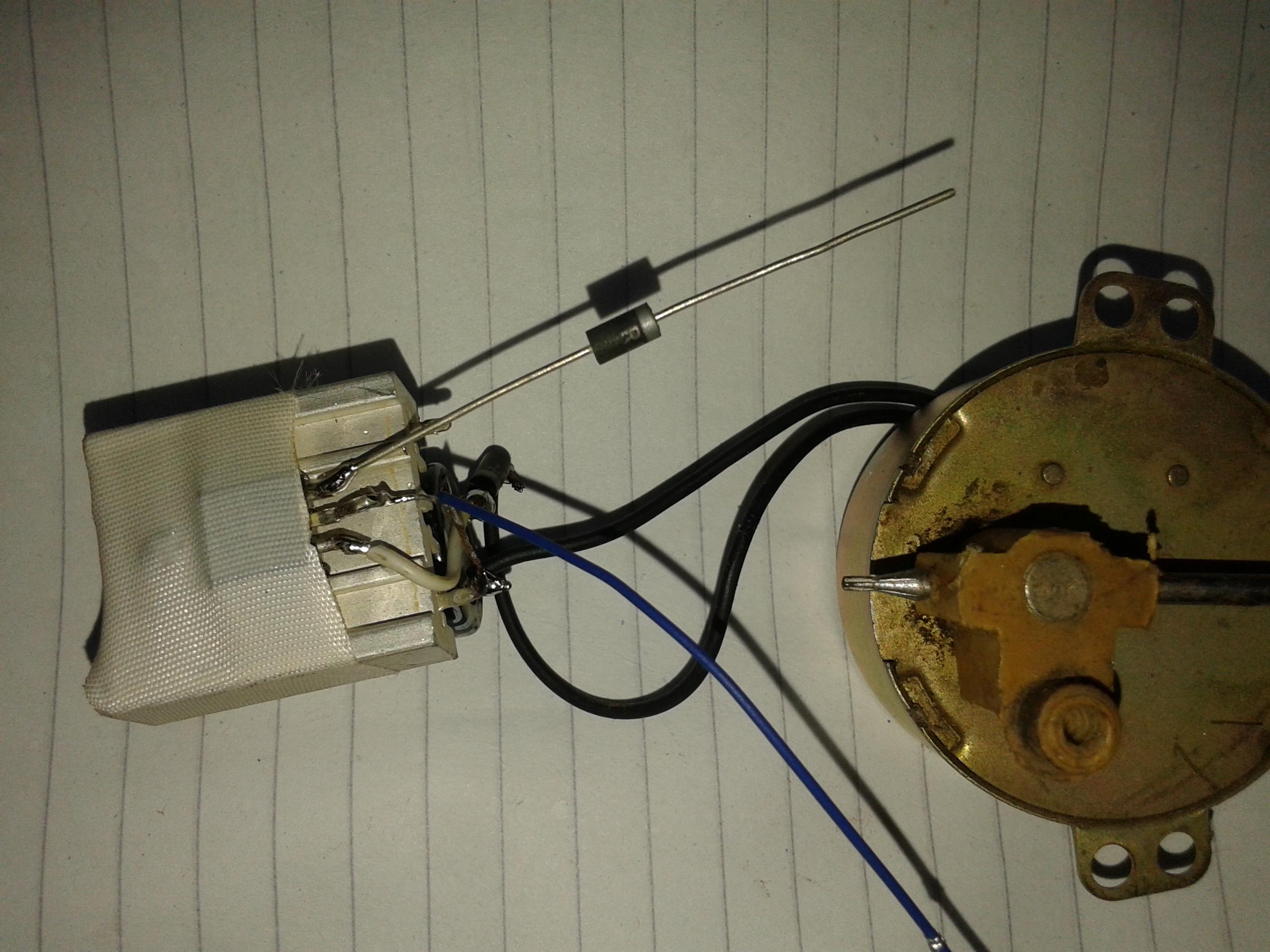

وجدت ان الطاقة الناتجة من الموتور قليلة فالفولت عالى فعلا لاكن الامبير قليل فقمت بازالة منظم الجهد ووصل الموتور مباشرة على البطارية للشحن عن طريق وضع ديود ومكثف 2200 ميكرو 50 فولت

وجارى تصوير باقى المشروع


الصورة الرمزية أبو معاذ 2010
أبو معاذ 2010
:: مشرف قسم الإنتاج الزراعي والحيواني والطاقة البديلة ::
تاريخ التسجيل: Feb 2010
المشاركات: 2,121
نشاط [ أبو معاذ 2010 ]
قوة السمعة:217
قديم 23-06-2016, 05:16 PM المشاركة 7
افتراضي


عفوا اخوانى هناك تعديل بسيط على المشروع

وجدت ان الطاقة الناتجة من الموتور قليلة فالفولت عالى فعلا لاكن الامبير قليل فقمت بازالة منظم الجهد ووصل الموتور مباشرة على البطارية للشحن عن طريق وضع ديود ومكثف 2200 ميكرو 50 فولت

وجارى تصوير باقى المشروع
أنت على الطريق الصحيح ، بالتوفيق و منتظرين النتائج .

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً احمدعبدالباقى ( شكر العضو على هذه المشاركة )
اعجاب احمدعبدالباقى ( أعجبته المشاركة )

احمدعبدالباقى
:: مهندس متميز ::
تاريخ التسجيل: Jun 2009
الدولة: مصر .. البحيرة
المشاركات: 667
نشاط [ احمدعبدالباقى ]
قوة السمعة:0
قديم 23-06-2016, 08:10 PM المشاركة 8
افتراضي


أنت على الطريق الصحيح ، بالتوفيق و منتظرين النتائج .

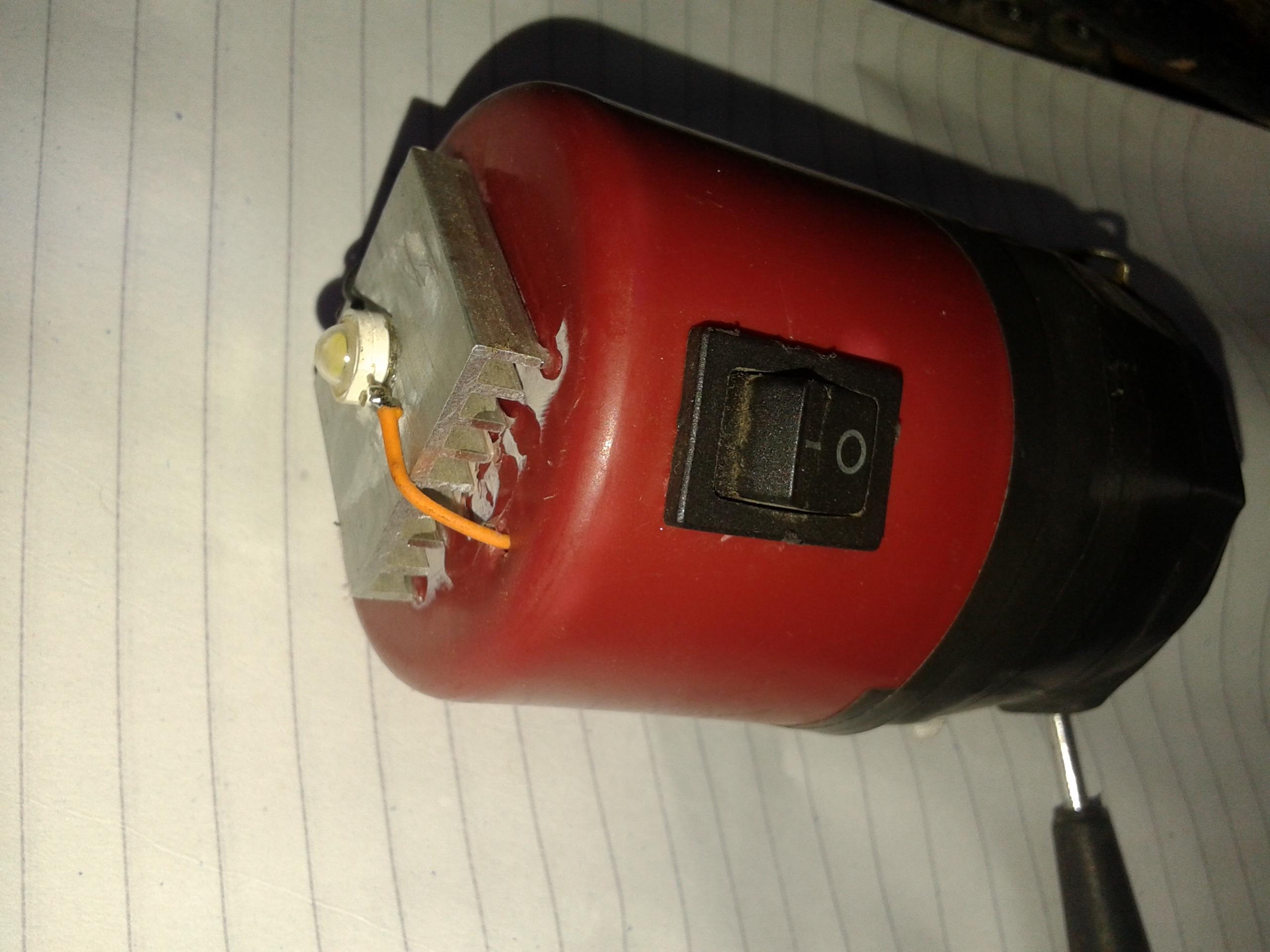

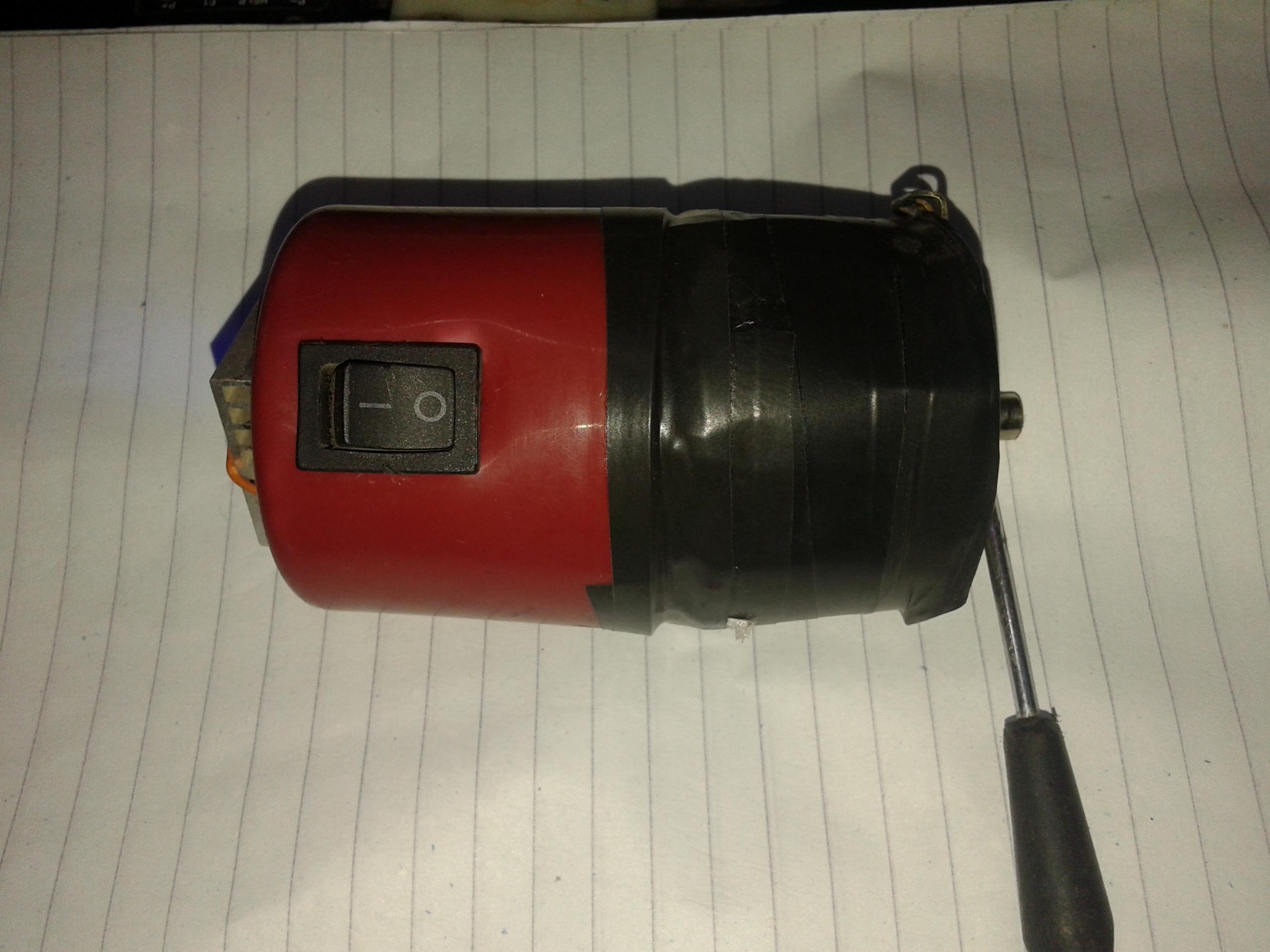

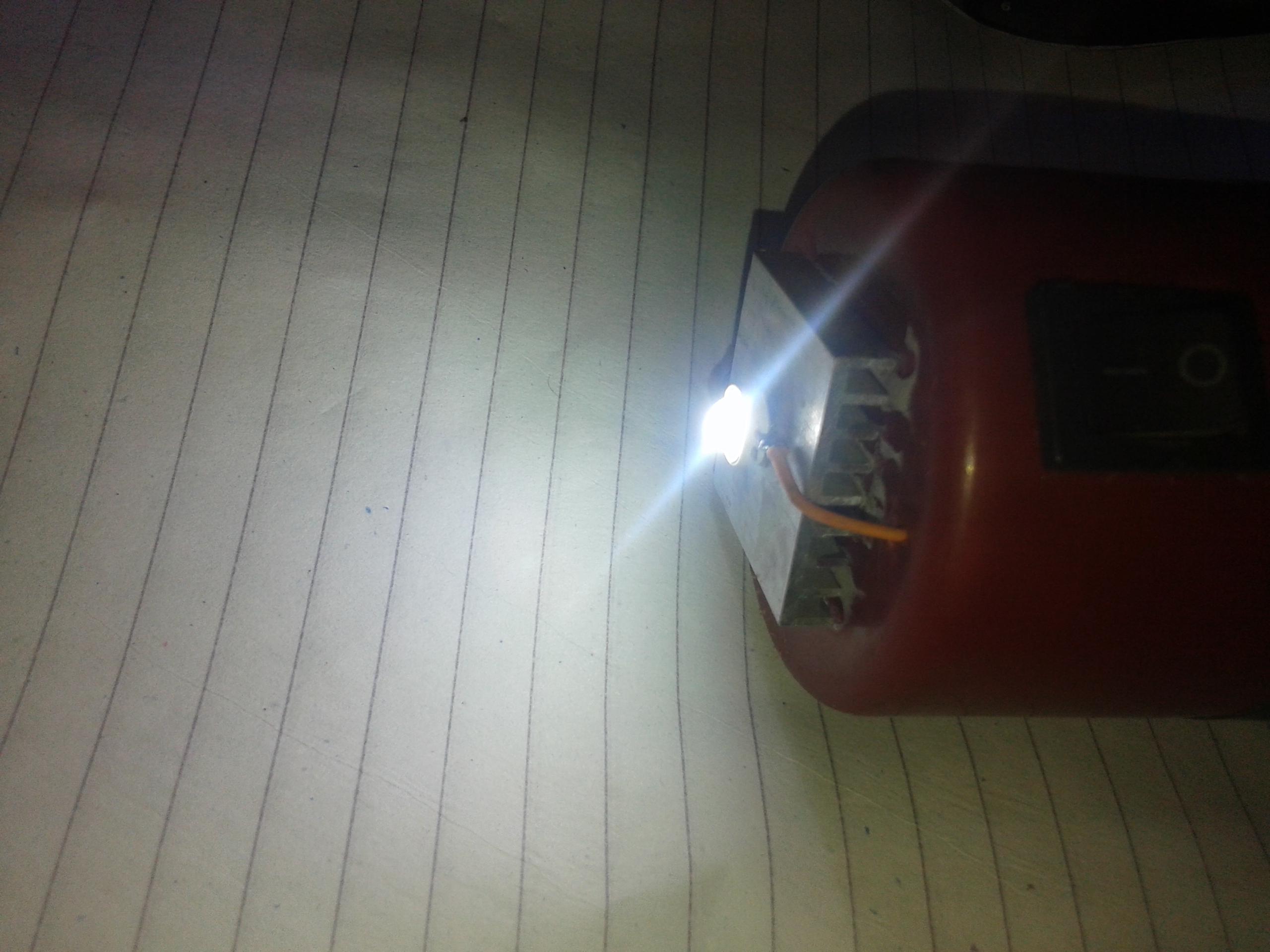

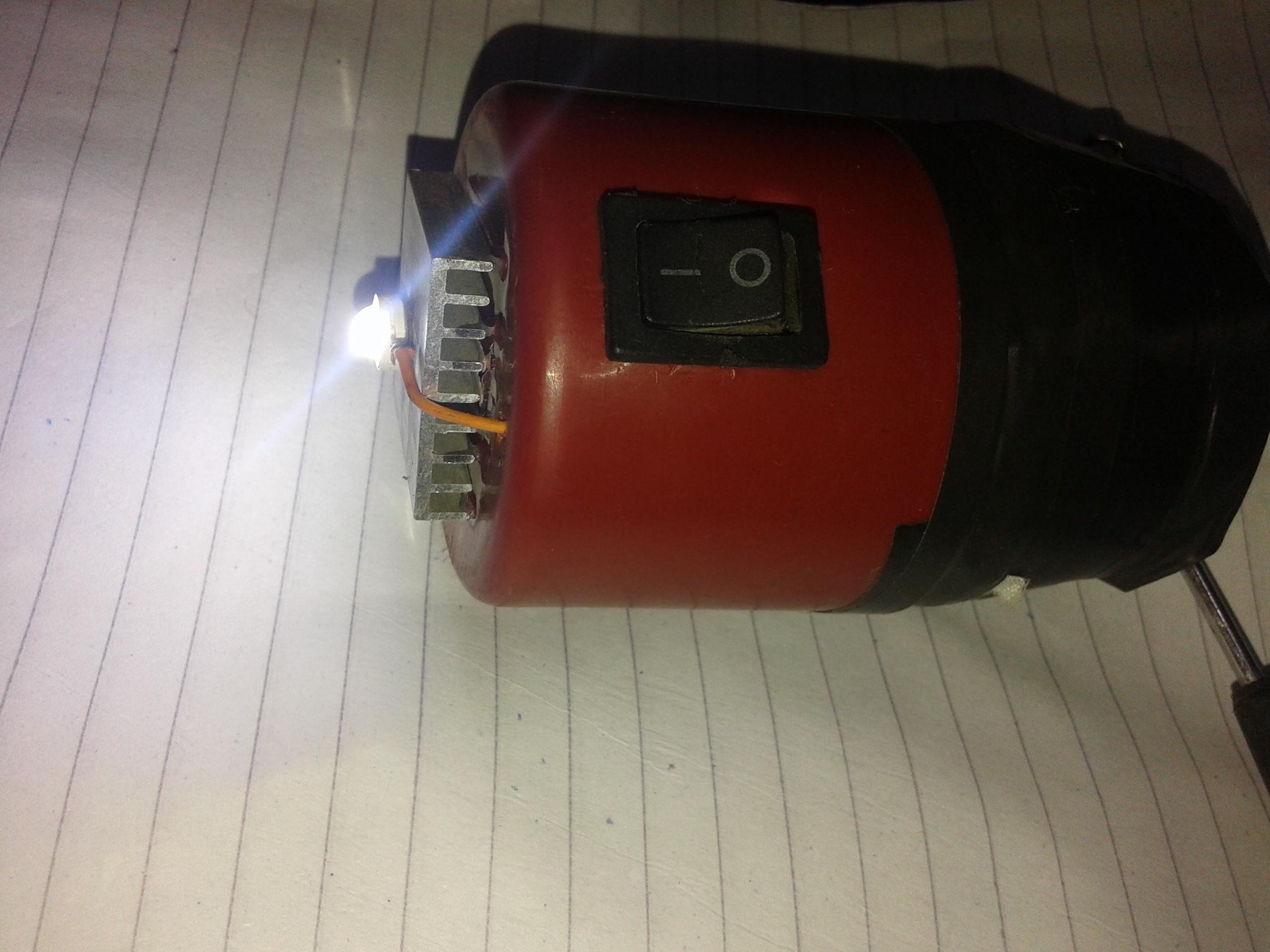

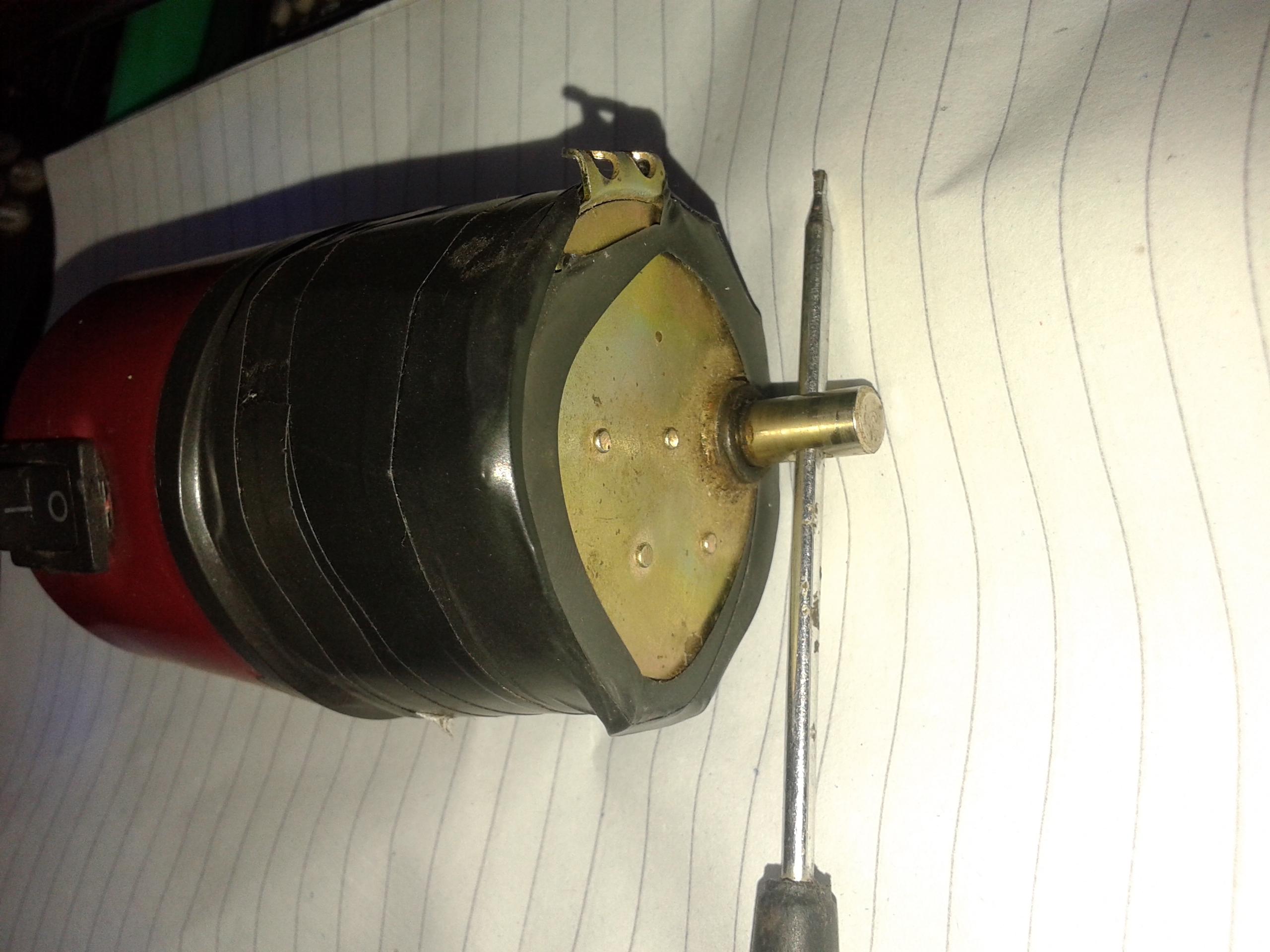

هذا هو الشكل النهائى للكشاف وهو كشاف يد بحجم كف اليد
