[ateyah]

ارجو ممن لديه أية معلومات عن تصميم عداد كهربائي رقمي باستخدام الpic أن لا يبخل علينا بالمساعدة.
وجزاه الله خيرا

[ateyah]

وين المشاركات والرد
ليش مقاطعين
لو على الاقل اكتب ما بعرف

أرجوالمشاركة من الجميع

[فهد المنصور]

السلام عليكم ..

من الممكن جدا تصميم دائرة الكترونية لقرأت الجهد بواسطة ميكروكنترولر من عائلة Pic16 واظهرها على شاشة عرض ..

لكن كيف يمكن قياس القدرة .. وكيف يمكن دمج قيمتي الجهد والتيار ؟

[ateyah]

شكرا على الفائدة وعلى اهتمامك.ولكن كيف يمكن عمل ذلك.اذا عندك علم.

[Tunisian Eng]

السلام عليكم
كما ذكر لك الأخ فهد يمكن ذلك جدا وببساطة شديدة
ما علينا إلا أن نختار Pic يحوي داخله على الأقل 2 Analog to decimal converter.
لنختر مثلا PIC16F876 وهو يحوي داخله 5 ADC
the conversion can be 10 bits or 8 bits u choose it by program.

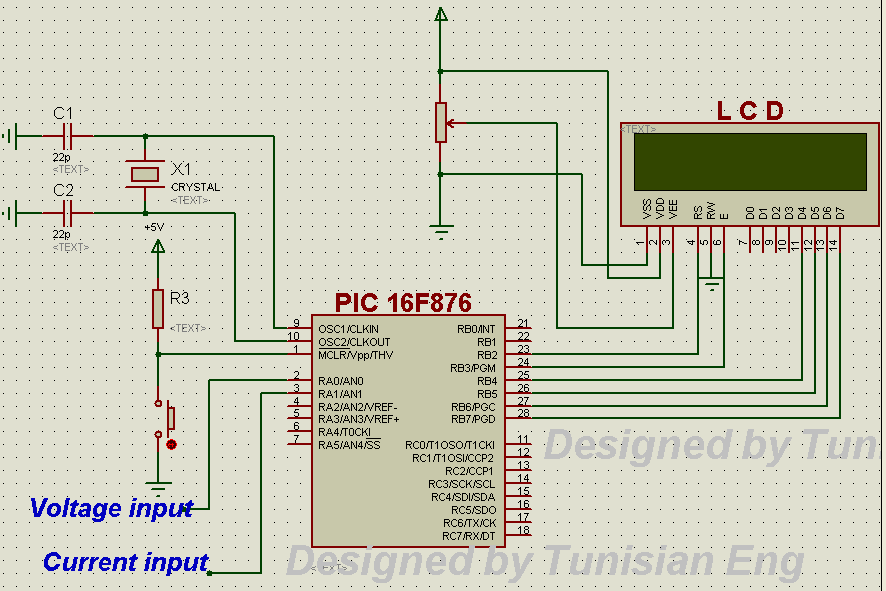

على كل هذه رسمة أولية وسأدلك على تفاصيل وتعديلات بعد أن تجيب على الأسئلة التالية إن شاء الله تعالى:






ملاحظات هامة جدا:
1. أنت لم تذكر هل أن التيار والجهد مترددين أن مستمرين لأن لكل حالة دارتها وبرنامجها الخاصين.
2. لا بد أن تتأكد من أن الجهد والتيار الداخلين للميكروكنترولر :
ZERO < INPUT VOLTAGE < 5 VOLT
نفس الشيء للتيار
3. لا بد أن تذكر هل تريد DC POWER METRE or AC POWER METRE كي يتسنى لنا إعانتك أكثر...

[ateyah]

اقتباس المشاركة الأصلية كتبت بواسطة Tunisian Eng السلام عليكم كما ذكر لك الأخ فهد يمكن ذلك جدا وببساطة شديدة ما علينا إلا أن نختار Pic يحوي داخله على الأقل 2 Analog to decimal converter. لنختر مثلا PIC16F876 وهو يحوي داخله 5 ADC the conversion can be 10 bits or 8 bits u choose it by program. على كل هذه رسمة أولية وسأدلك على تفاصيل وتعديلات بعد أن تجيب على الأسئلة التالية إن شاء الله تعالى: ملاحظات هامة جدا: 1. أنت لم تذكر هل أن التيار والجهد مترددين أن مستمرين لأن لكل حالة دارتها وبرنامجها الخاصين. 2. لا بد أن تتأكد من أن الجهد والتيار الداخلين للميكروكنترولر : ZERO < INPUT VOLTAGE < 5 VOLT نفس الشيء للتيار 3. لا بد أن تذكر هل تريد DC POWER METRE or AC POWER METRE كي يتسنى لنا إعانتك أكثر...

شكرا على الرد الرائع.............
1. التيار متردد.
2. ac power meter
باختصار استبدال العداد الميكانيكي في المنازل بعداد الكتروني (رقمي).

[Tunisian Eng]

السلام عليكم:

الان عرفنا أنك تريد AC Wattmeter.
السؤال الجوهري وهو لب هذه المسألة هو:
كيف يمكنني قياس القدرة دون أن يكون لنا علم بالزاوية القائمة بين التيار والجهد ؟ وهو نفس السؤال الذي طرحه الأخ فهد ولكن بطيقة أخرى

لكن كيف يمكن قياس القدرة .. وكيف يمكن دمج قيمتي الجهد والتيار ؟

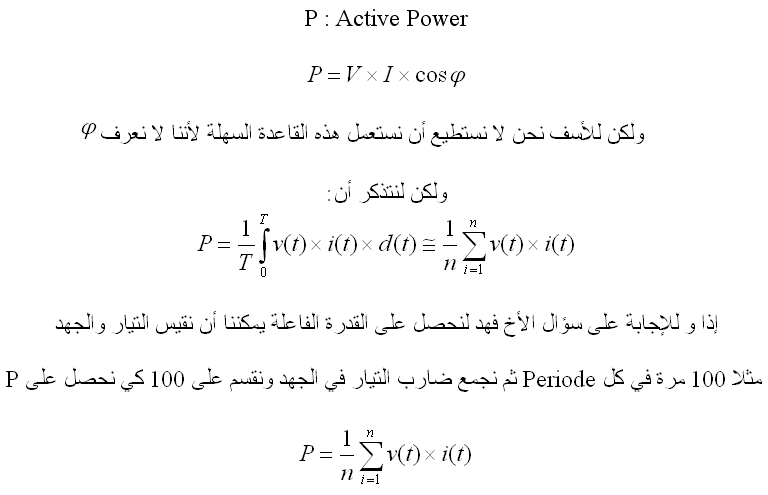

للإجابة على ذلك ينبغي علينا أن نتذكر أن :



لإتمام هذا المشروع لم يبق إلا الإجابة على هذا السؤال البسيط وسأترك لك يومين للإجابة على ذلك:
السؤال:نحن نعلم أن البيك لا يقرأ إلا الإشارات الموجبة
ولكن التيار والجهد المتاحين هما متناوبين Positif and negatif
ما هي الدارة التي يجب إضافتها للتغلب على ذلك...

[ateyah]

انا اتوقع ان هذي الدارة بتفي بالغرض ولا شو رأيك؟
