[ardino160]

اسلام عليكم

أخواني الكرام أنا أريد ربط seven segment مع المايكروكنترولر لكن لا أعرف كم يتحمل كل pin من ميلي أمبير في كل بورت الخاص بالمايكروكنترولر

لأنني أخاف أن أتلف المايكروكنترولر و seven segment لديها حولي 100 ميلي أمبير

المايكروكنترولر المستعمل هو pic16f877a

[somood]

البيك 25 ميلي امبير وفي ال avr حتى 40 ميلي امبير

[mohammed fisel]

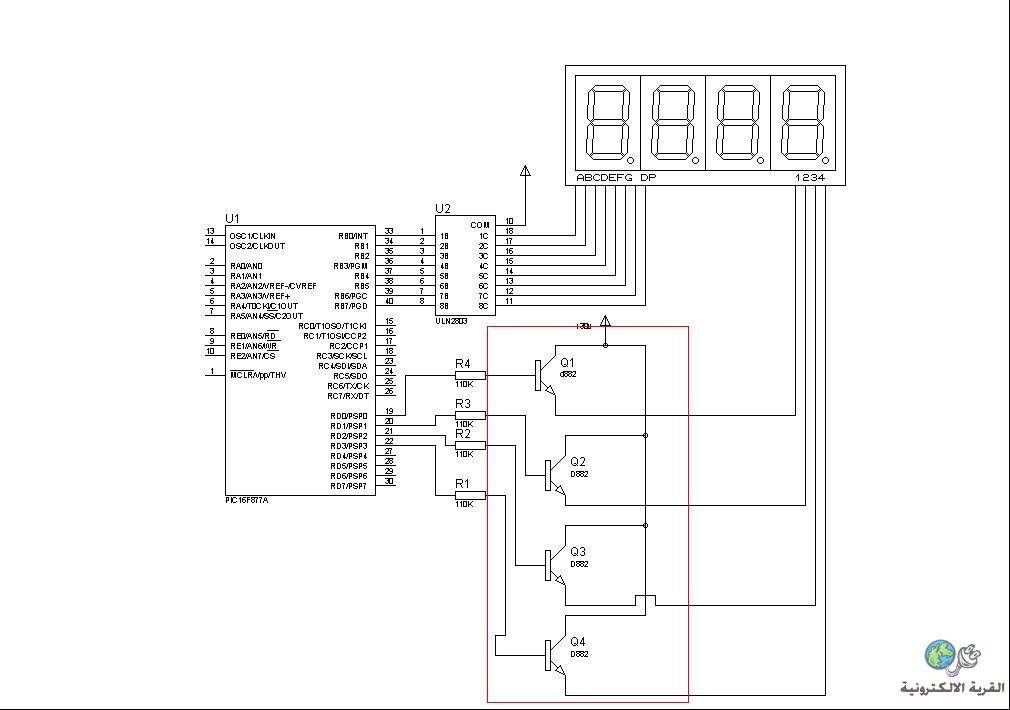

لن يتلف المايكرو بالنسبة لتوصيل العارضات السباعية ولو كان هنالك تاثير سيكون تاثير على اللاضاءه بالنسبة seven segment . لحد ويمكنك الاطلاع على هذه الدائرة

علمى

[حيدر علاج حسن]

العارضات السباعية توصل جميعها مباشرة الى البك و حتى انها لا تحتاج الى ترانسستورات فقط مقاومة 100 اوم على كل مدخل لانها تعمل بطريقة الخداع البصري و واحدة فقط هي الشغالة في كل لحظة .

[ardino160]

بارك الله فيكم اخواني الكرام على هذا رد سريع

اخواني الكرام مشكلتي هي انني وجدت seven segment في احدى لوحات الكترونية لكن عندما وجدت داتاشيت الخاصة بها وجدت أنها تسحب

20 ميلي أمبير في حالتها القصوية وتعمل على 3.1 فولت لكن المفاجئة عندما وصلتها مع بطارية 3 فولت نورت بشدة لكن المشكلة عندما وصلت

جهاز الامبير ميتر على توالي وجدت seven segment تسحب حولي 100 ميلي أمبير

بالنسبة الى الاستاد حيدر نعم سأربط seven segment بنفس طريقة يعني في كل مرة تشتغل العارضة وحيدة فقط

[حيدر علاج حسن]

تجربتك صحيحة لان الليد يسحب تيار عالي عند توصيله بدون مقاومة حتى لو طبقت عليه نفس جهد التشغيل ...
اعد التجربه مع توصيل مقاومة 100 - 220 اوم و لا حظ الفرق في التيار

[ardino160]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن تجربتك صحيحة لان الليد يسحب تيار عالي عند توصيله بدون مقاومة حتى لو طبقت عليه نفس جهد التشغيل ... اعد التجربه مع توصيل مقاومة 100 - 220 اوم و لا حظ الفرق في التيار

شكرا لك أستاد حيدر

فعلا هناك فرق كبير في كمية سحب تيار لكن كم تستهلك المقاومة من تيار

عندي استفسار أخر مهم :

هل من ضروري وضع ترانزيستورات على أطراف الكاتود أو الانود الخاصة بسيفن سيجمنت أم فقط أضع مقاومات 330 أوم

[حيدر علاج حسن]

لا يحتاج ترانسستور .. فقط المقاومات 330 او 220 و حتى 100 اوم لا بأس اذا كنت تريد اضاءة اقوى ..
اما سؤالك عن استهلاك المقاومة للتيار فهو غير واضح ..
