السلام عليكم ورحمة الله وبركاته
اخوكم في الله من أوبوزيد من سوريا
طلب بسيط أنا مبتدء في مجال الميكروكنترولر وعملت دورة بسيطة عن أساسيات الميكروكنترولر AVR بلغة الC
وطلبي من أساتذتنا ومهندسينا الكبار اللذين عودونا دائما على الكرم والعطاء
اللذي ليس له حدود واللذي أثرى منتدانا الغالي وونهل منه أعضائها المعلومات
الوافرة.
طلبي من المهندسين الكرام :عندي مشروع قياس جهد تيار بطارية باستخدام وحدة العرض 7SEGMENT مع المتحكم AVR ATMEGA 8L G بلغة السي C
لوتكرمتو عليي ياأساتذتنا الكبار الغوالي بالدائرة والكود وأكون لكم من الشاكرين
وجعله الله في ميزان حسناتكم وكل عام وأنتم بألف خير بمناسبة الشهر الكريم
ورمضان كريم

[حيدر علاج حسن]

للاسف لم اتعامل مع هذا النوع من المتحكمات و لكن ممكن اعطيك الكود و المخطط باستخدام متحكم من نوع PIC

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

اخى اليك بفضل الله البرنامج لقراءة الجهد و اظهاره على شاشة
و تم تجربته على بروتيوس :

/*
 * car battery measure.cpp
 *
 * Created: 5/19/2016 5:02:26 PM
 * Author : مشتاق الله
 */
#define F_CPU 1000000UL
#include <avr/io.h>
#include <util/delay.h>

#define    digitTEN      PORTC = 0b11111100;
#define digitONE      PORTC = 0b11111010;
#define digitDecimal  PORTC = 0b11110110;
#define segmentData   PORTB

int main(void)
{
char seg[]={64,121,36,48,25,18,2,120,0,16};
    //ADMUX |= 1<<REFS1 | 1<<REFS0;// | 1<<ADLAR ; // MUX3=MUX2=MUX1=MUX0 = 0 for channel(0)
    ADCSRA|= 1<<ADEN  ;
    DDRB = 0xff;
    DDRC = 0xfe;

    while (1)
      {
        ADCSRA |= 1<<ADSC ;
        uint8_t loAdc = ADCL;
        uint8_t highAdc = ADCH ;
        uint16_t analogVolt = 0;
        analogVolt = (highAdc<<8) + loAdc ;

        float floatofanalogValue=(analogVolt*5/1024.0) ;
        floatofanalogValue*=4;

        segmentData = seg[(int)floatofanalogValue/10]; // digit 10thes
        digitTEN ;
        _delay_ms(40);
        PORTC = 0b11111110;

        segmentData = seg[(int)floatofanalogValue%10]; // digit ones
        digitONE
        _delay_ms(40);
        PORTC = 0b11111110;

        segmentData = seg[(int)(floatofanalogValue*10)%10]; // digit decimal
        digitDecimal
        _delay_ms(40);
        PORTC = 0b11111110;
    }

}

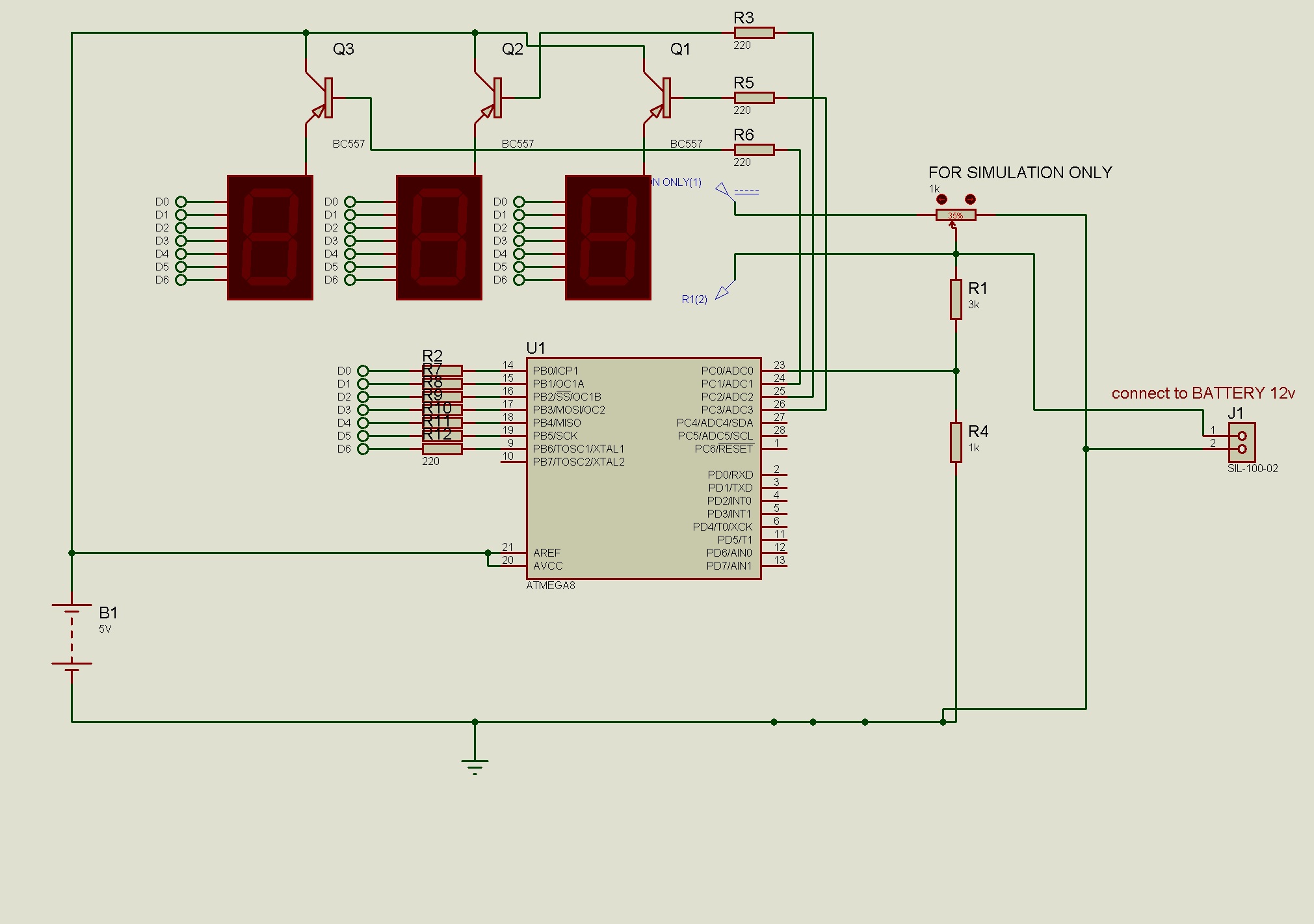

تصميم الدائرة :

الحمد الذى بنعمته تتم الصالحات

الله مولانا ولا مولى لهم
انى عذت بربى و ربكم ان ترجمون
الله ينصرك سوريا و كل بلادنا - كلنا حلب و غزة و فلوجة

[zaed sat]

وعليكم السلام ورحمة الله وبركاته الله يجزيك الخير أخ حيدر أنا بدي أشتغل حصرا على الavr atmega8أوال16وبماأني مبتدىء ودرست الatmega8l فأفضله
والشكر كل الشكر لك أخ حيدر ولللأخ مشتاق الى الله وانشاءالله رب العالمين
بجاه هذاالأيا الأيام الفضائل وبمناسبة حلول شهر الرحمة والخير والبركة
رمضان الخير وفضائل أنه ينزااح الألم والعذاب والجراح عنا داخل سوريا ويفرج عن اخواننا في العراق وفلسطين واليمن وكل بلاد المسلمين ويفرج كربنا وكروب المسلمين في كل مكان
أخ مشتاق لوتكرمت أيميلك أذا ممكن في بعض الأستفسارات والله يجزك الخير
ياطيب

[zaed sat]

السلام عليكم أخ مشتاق لوتكرمت أن ترسل لي ملف البروتس والهيكس
ومشكور سلف

[zaed sat]

اقتباس المشاركة الأصلية كتبت بواسطة مشتاق الله بسم الله الرحمن الرحيم السلام عليكم و رحمة الله و بركاته اخى اليك بفضل الله البرنامج لقراءة الجهد و اظهاره على شاشة و تم تجربته على بروتيوس : /* * car battery measure.cpp * * Created: 5/19/2016 5:02:26 PM * Author : مشتاق الله */ #define F_CPU 1000000UL #include <avr/io.h> #include <util/delay.h> #define digitTEN PORTC = 0b11111100; #define digitONE PORTC = 0b11111010; #define digitDecimal PORTC = 0b11110110; #define segmentData PORTB int main(void) { char seg[]={64,121,36,48,25,18,2,120,0,16}; //ADMUX |= 1<<REFS1 | 1<<REFS0;// | 1<<ADLAR ; // MUX3=MUX2=MUX1=MUX0 = 0 for channel(0) ADCSRA|= 1<<ADEN ; DDRB = 0xff; DDRC = 0xfe; while (1) { ADCSRA |= 1<<ADSC ; uint8_t loAdc = ADCL; uint8_t highAdc = ADCH ; uint16_t analogVolt = 0; analogVolt = (highAdc<<8) + loAdc ; float floatofanalogValue=(analogVolt*5/1024.0) ; floatofanalogValue*=4; segmentData = seg[(int)floatofanalogValue/10]; // digit 10thes digitTEN ; _delay_ms(40); PORTC = 0b11111110; segmentData = seg[(int)floatofanalogValue%10]; // digit ones digitONE _delay_ms(40); PORTC = 0b11111110; segmentData = seg[(int)(floatofanalogValue*10)%10]; // digit decimal digitDecimal _delay_ms(40); PORTC = 0b11111110; } } تصميم الدائرة : الحمد الذى بنعمته تتم الصالحات الله مولانا ولا مولى لهم انى عذت بربى و ربكم ان ترجمون الله ينصرك سوريا و كل بلادنا - كلنا حلب و غزة و فلوجة

السلام عليكم أخ مشتاق لوتكرمت أن ترسل لي ملف البروتس والهيكس
ومشكور سلف

[zaed sat]

السلام عليكم ورحمة الله أخوتي المهندسين الأعزاء
أريد دارة و طريقة قياس الأمبير على المتحكم avr atmega8
ولكم جزيل الشكر

[ماجد عباس محمد]

أخى

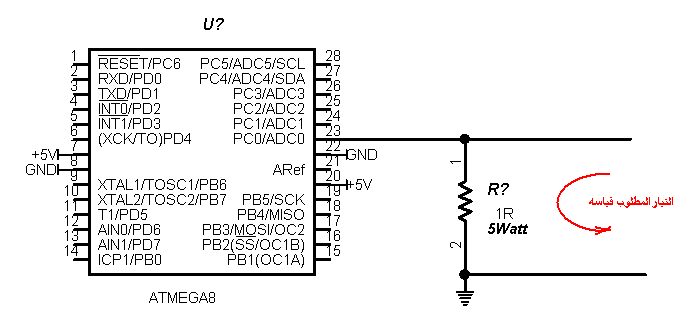

الأمبير لا يقاس ولكن يجب تحويله إلى فولت أولا
أبسط طريقة هى وضع مقاومة و توصيلها بطرف قياس AD
لكن هذا للرد على سؤالك
الصواب أن تحدد قيمة هذا التيار لتحديد قيمة المقاومة المناسبة فقياس 1 مللى ليس كقياس 1 أمبير
و هل تحتاج لمكبر قبل القياس أم لا و هل التيار متردد أم مستمر
