السلام عليكم

ممكن من الاخوة الكرام مخطط لمقياس درجة الحرارة ناستخدام البيك و الحساس lm35 74hc595

[حيدر علاج حسن]

ما فائدة مسجل الازاحة 595 هنا ؟

[alsatel07]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن ما فائدة مسجل الازاحة 595 هنا ؟

السلام عليكم اخ حيدر فائدة مسجل الازاحة 595 لاستعماله على 7 سيقمنة كبيرة

ولامتلاك tpic6b595n الدي يحتوي على 74hc595 و uln2004

تحياتي

[حيدر علاج حسن]

هكذا سوف يتعقد الكود و حتى الهاردوير ..
يمكنك قيادة السفن سكمنت باستخدام ترانسستورات او uln2004

[alsatel07]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن هكذا سوف يتعقد الكود و حتى الهاردوير .. يمكنك قيادة السفن سكمنت باستخدام ترانسستورات او uln2004

لاباس في دالك اخ حيدر في uln2004 لكن السيفن سيقمنت عند بالادات 5مم هي في كل سيقمنت 6 لدات حمراء لعمل مقياس حراري 30 سم حوالي لكل 7 سيقمنت ارتفاعا اما الهاروار لا يهم عند اجهزة لدالك و البرامج المهم الصوفت اي الكود بلغة
ان ان امكن


mikro c

[حيدر علاج حسن]

حاول ان ترفع مخطط الهادوير بالمواد المتوفره عندك لكي يتم تصميم الكود طبقا لها .

[alsatel07]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن حاول ان ترفع مخطط الهادوير بالمواد المتوفره عندك لكي يتم تصميم الكود طبقا لها .

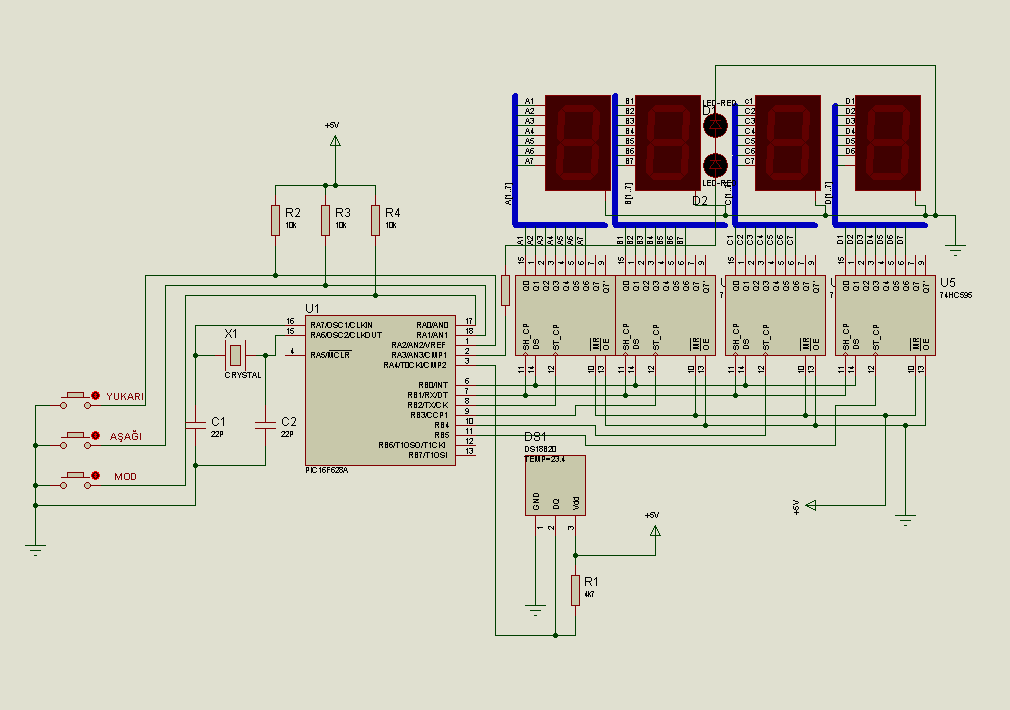

مثل هدا المخطط لكن مقياس الحرارة فقط

[حيدر علاج حسن]

استخدام مسجل الازاحة سوف يعقد الموضوع كثيرا جدا . ممكن تستبدلهم بترانسستور صغير مثل bc547 عدد 11 فقط .
بالاضافة الى ان هذا البك لا يحتوي على مدخل تناظري لقراءة خرج الحساس
