[TIME0]

اريد لو تكرمتكم مراجعه هذا الكود وهو pwm والتحكم عن طريق مقاومه متغيره
نقلت هذا الكود من متحكم
pic16f877
وعدلت عليه ليعمل على
pic16f788

ولكن ما اشتغل بشكل سليم
ارجو المساعده

unsigned int temp_res; unsigned char temp_duty; void main() { ANSEL = 0x04; // Configure AN2 pin as analog ANSELH = 0; // Configure other AN pins as digital I/O C1ON_bit = 0; // Disable comparators C2ON_bit = 0; TRISA = 0xFF; // Set PORTA as an input TRISC = 0; // Set PORTC as an Output PORTC = 0; TRISB = 0; PORTB = 0; // Initialize and start the PWM unit PWM1_Init(5000); PWM1_Start(); while(1){ temp_res = Adc_Read(2); temp_duty = (temp_res/4); // Convert the 10 bit value // to 8 bits PWM1_set_Duty(temp_duty); // Set the duty value Delay_ms(50); // Slow everything down a little } }

[حيدر علاج حسن]

اخي الرجاء كتابة رقم البك بشكل صحيح فالرقم الذي كتبته غير موجود .
هل تعمل محاكاة للمشروع قبل تنفيذه ام تنفذه مباشرة ؟

[TIME0]

كنت اعمل محاكاه في السابق في بدايه الامر مع المتحكم pic16f877
والان مضطر انجز المشروع مع هذا المتحكم

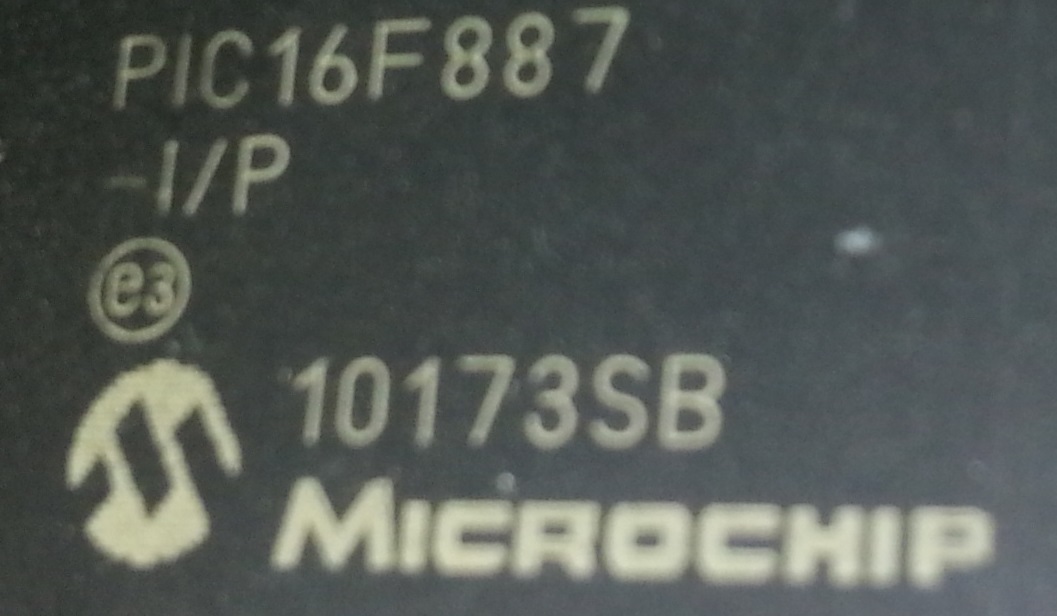

pic16f887
ومش عارف اين الخطا البسيط الصغير

[حيدر علاج حسن]

الرقم الذي ذكرته 788 .
ارفع ملف الكود و المحاكاة من فضلك

[TIME0]

محاكاه ماعندي

الكود موجود هل من طريقة سهله لرفع الكود

انا عملت كبي وبيست في المشاركه الاولى اعتقد الخطا في الكود
ANSEL = 0x04;
ANSELH = 0;
C1ON_bit = 0;

او
temp_duty = (temp_res/4);

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة TIME0 محاكاه ماعندي الكود موجود هل من طريقة سهله لرفع الكود انا عملت كبي وبيست في المشاركه الاولى اعتقد الخطا في الكود ANSEL = 0x04; ANSELH = 0; C1ON_bit = 0; او temp_duty = (temp_res/4);

التعليمات التي تشك فيها سليمة وضرورية
والكود الذي ارفقت في بداية موضوعك سليم كله ولايوجد به اي خطأ ..

[محمد القادري]

السلام عليكم

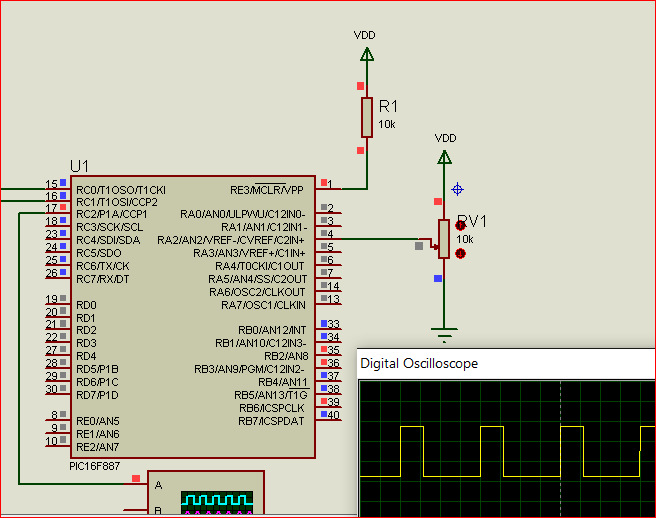

اخي انا جربت البرنامج الذي وضعته ... وعمل بشكل سليم ...

[ahmed idris]

1- الكود سليم وهذا عمله:
المقاومة المتغيرة تزيد أو تنقص في عرض نبضة التردد الخارج من الرجل للمتحكم:

2- الآن هناك ملاحظة:
في الكود تعليمة تقسم قيمة المتغير بسعة 10 بت على 4 وهذا حتى يكون الناتج على شكل رقم تنائي 8 بت:
temp_duty = (temp_res/4); // Convert the 10 bit value to 8 bits
لماذا هذه التعليمة؟
ربما واضع الكود يريد إظهار ناتج التحويل على البورت B
هو هيأ البورت B ليكون كخرج بالتعليمة ;TRISB=0
لكن ينقصه تعليمة العرض وهي:
;PORTB = temp_duty
ومكانها في الكود يجب أن يكون هنا:
PWM1_set_Duty(temp_duty); // Set the duty value
Delay_ms(50); // Slow everything down a little
;PORTB = temp_duty
مجرد احتمال..
