اريد ان اختبر بكود بسيط رجاء pic16f788
الاحظ في هذا البيك يوجد به خيارات متعدده edit project على خلاف pic16f877 حتى انني تعبت من كثر المحاوله وانا اجرب ومش راضي يعمل معي الانواع الاخرى كانت بسيطه وميسره الا ان هذا النوع اريد فقط ان اختبر مدى عمله بكود سهل كتبته LED flash استخدمت نفس التوصيلات 877 وكرستاله 4 ميجا ووصل MCLR مع الموجب وحددت ذلك من الخيارات ثم لغيتها وغيرت وجربت اكثر من وحاوله اشتغلت معي ولكن كل مره بمشكله مختلفه مره تعمل ولكن بعد فنره ومره لاتعمل ومره الاضاءه تعلق وووالخ فقلت اكيد فيه اعدادات معينه للتعامل معه فهل يوجد شيء انا ناسي اعمله في هذا النوع حتى الكود كان تشغيل واطفاء ؟؟؟!!!
التعديل الأخير تم بواسطة : TIME0 بتاريخ 14-05-2016 الساعة 11:34 PM |
| اعلانات |
|
|||||
|

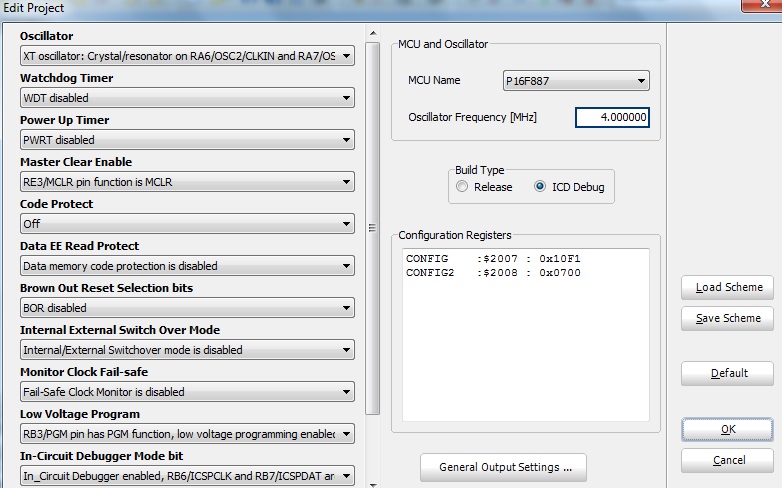

اخي انا جربت برنامج بسيط بالاعدادات التالية واشتغل البرنامج بشكل سليم ..  كود:
void main() {
TRISC.F0=0;
while(1){
PORTC.F0=PORTC.F0^1;DELAY_MS(500);
}
}
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|

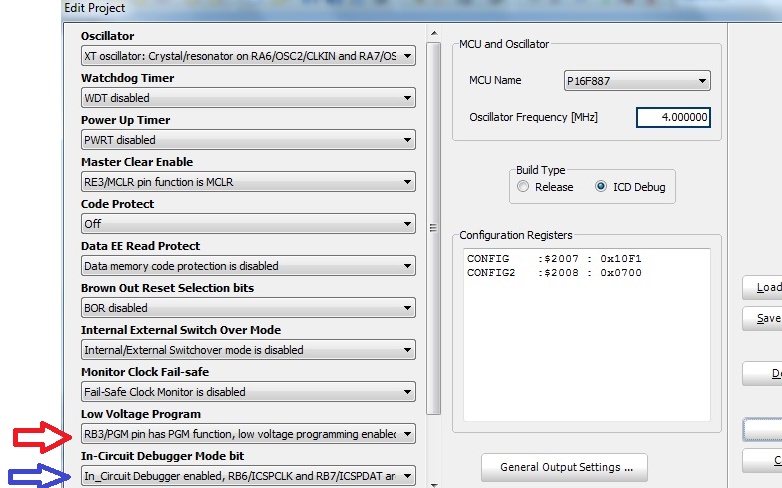

أخي الخيارات التي تظهر في صورتك كلها مناسبة باستثناء اثنين : 1- الخيار المشار اليه بالسهم الاحمر عدله الى Disabled (تفسير ذلك: معنى enabled أنك ستبرمج البيك بمبرمجة من نوع حهد منخغض 5 فولت لكن المبرمجات التي نشتغل عليها وأعتقد هي التي لديك ليست من هذذا النوع بل من نوع الجهد العالي تقريبا 13 فولت ) 2- عدل الخيار المشار اليه بالسهم الازرق واجعله هو ايضا Disabled  3- ملاحظة لا علاقة لها بالسؤال: PIC16F887 يتوفر على مذبذب داخلي 4 ميغاهرتز إذا تمت برمجته عليه فلن يحتاج الى الكريستالة خارجية ولا المكثفين هو من هذه الناحية يشبه Pic16F628A |
|
|||||
|
|
|||||
 أتوقع انه اذا تم تجربة البرنامج على برنامج المحاكاة لن يكون تاثير للخيارين المشار لهما لكنهما يؤثران اذا انتقلنا الى الجانب العملي كما ذكرت في مشاركتك ^_^على العموم اذا تم تجربة البرنامج بعد تعديل الخيارين وبقيت المشكلة يفضل وضع البرنامج الذي تم اختباره ... |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
ahmed idris ( شكر العضو على هذه المشاركة )
ahmed idris ( أعجبته المشاركة )
|
|
|
|
|||||
|
بالتأكيد بروتوس لا يهتم بالتفاصيل لكنها تفاصيل محورية وكثير من الإخوة يفاجؤون بأن الدائرة لا تعمل في الواقع رغم أنها تعمل بشكل "ممتاز" على بروتوس من أجل ذلك أعمل دائما على ضبط إعدادات الكومبيلر و أصمم الدوائر التي اشارك بها بالعناصر التي يتوقع أن تعمل بها في الواقع على قدر المستطاع طبعا |
|
|||||
|
الحمد لله اشتغل معايا ولكن انا الخيارات الي عندي لايوجد بها نفس الي عندك بالاخير ديسيبل بكلمه واحده لا اعرف هل الاصدار الي عندي قديم ولا ايه |
|
|||||
|
|
