السلام عليكم جميعا

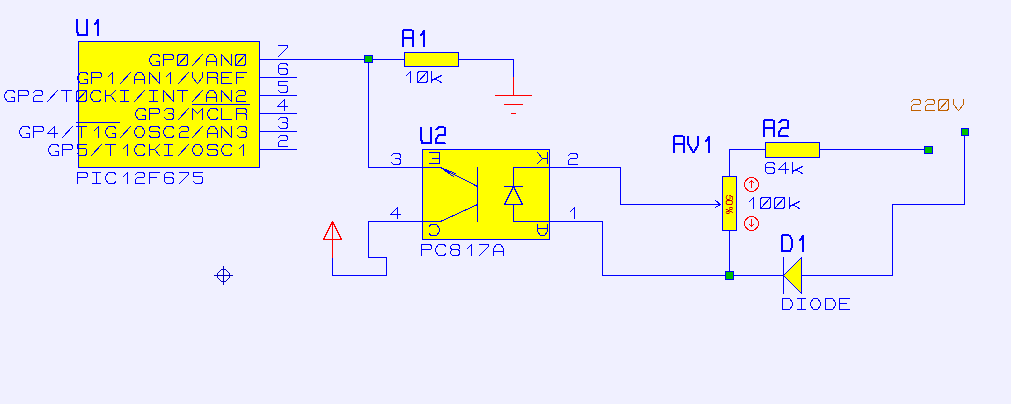

احتاج الى فوتوكبلر يكون بمثابة مستشعر لتيار المدينة كما في الصورة
بحيث يكون التيار المار من المجمع والباعث متناسب مع تيار المدينة
الرقم الموجود على الفوتوكبلر في الصورة فقط كمثال

[ahmed idris]

السلام عليكم
نطاق التناسب سيكون ضيقا ..
الافضل استخدام محول عادي
ويمكن الاستفادة من محول تغذية دائرة الميكروكونترولر نفسه
إذا كانت التغذية بمحول طبعا.
بعد تخفيضه إلى 5 فولت بواسطة مقسم جهد أو مقاومة متغيرة .

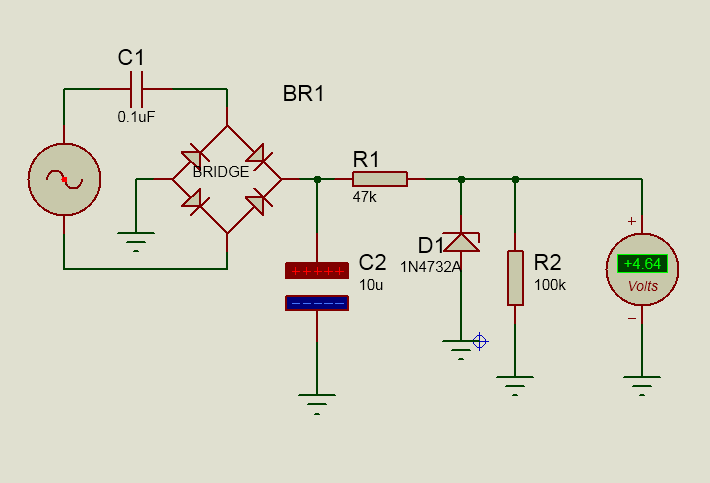

ويجب عزل مكثف التنعيم بواسطة ديود كما في هذا المثال (الديود D1) :

[dds.m.blal]

لايمكن وضع محول بسبب الحجم

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة dds.m.blal لايمكن وضع محول بسبب الحجم

يبقى حل تخفيض الجهد من 220 الى 5 فولت بمكثف عديم القطبية
لكن الربط سيكون مباشرا بين الجهد العالي 220 والدائرة من جهة الارضي
وأظن هذا ماتريد تجنبه لما فكرت في الفوتوكوبلر:
مثال :
http://www.qariya.info/vb/showpost.p...5&postcount=41

[dds.m.blal]

تماما اخ احمد لا اريد الربط المباشر مع الجهد العالي

[ahmed idris]

اخي أعتقد أن ما تبحث عنه يندرج تحت هذا العنوان:
analog opto isolator circuit
وهنا مثال:
High-Linearity Analog
Optocouplers
http://datasheet.octopart.com/HCNR20...eet-515938.pdf
و هذا موضوع :
http://www.digikey.com/en/articles/t...nsor-operation

[حيدر علاج حسن]

لا تحتاج محول و لا اوبتوكوبلر .. هذه الدائرة امينه و جربتها من قبل فقط اجعل اطراف جهد الشبكة متصله بقنطرة الدايودات فقط و لا توصلها بالارضي و لا باي نقطة اخرى .

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن لا تحتاج محول و لا اوبتوكوبلر .. هذه الدائرة امينه و جربتها من قبل فقط اجعل اطراف جهد الشبكة متصله بقنطرة الدايودات فقط و لا توصلها بالارضي و لا باي نقطة اخرى .

القنطرة لا تعزل الأرضي عن القطب الثاني للتيار 220
كما يفعل المحول
المحول أنجع الحلول لولا كبر حجمه
