[mourad3d]

قمت بتنفذ اردينو وربطها بسريال بورت بالايسى الشهير max 323
كيف ارفع الكود على المبرمجه وتحديد منفذ البورت السيريال من برنامج Arduino
لانى حولت لكن دون جدوى

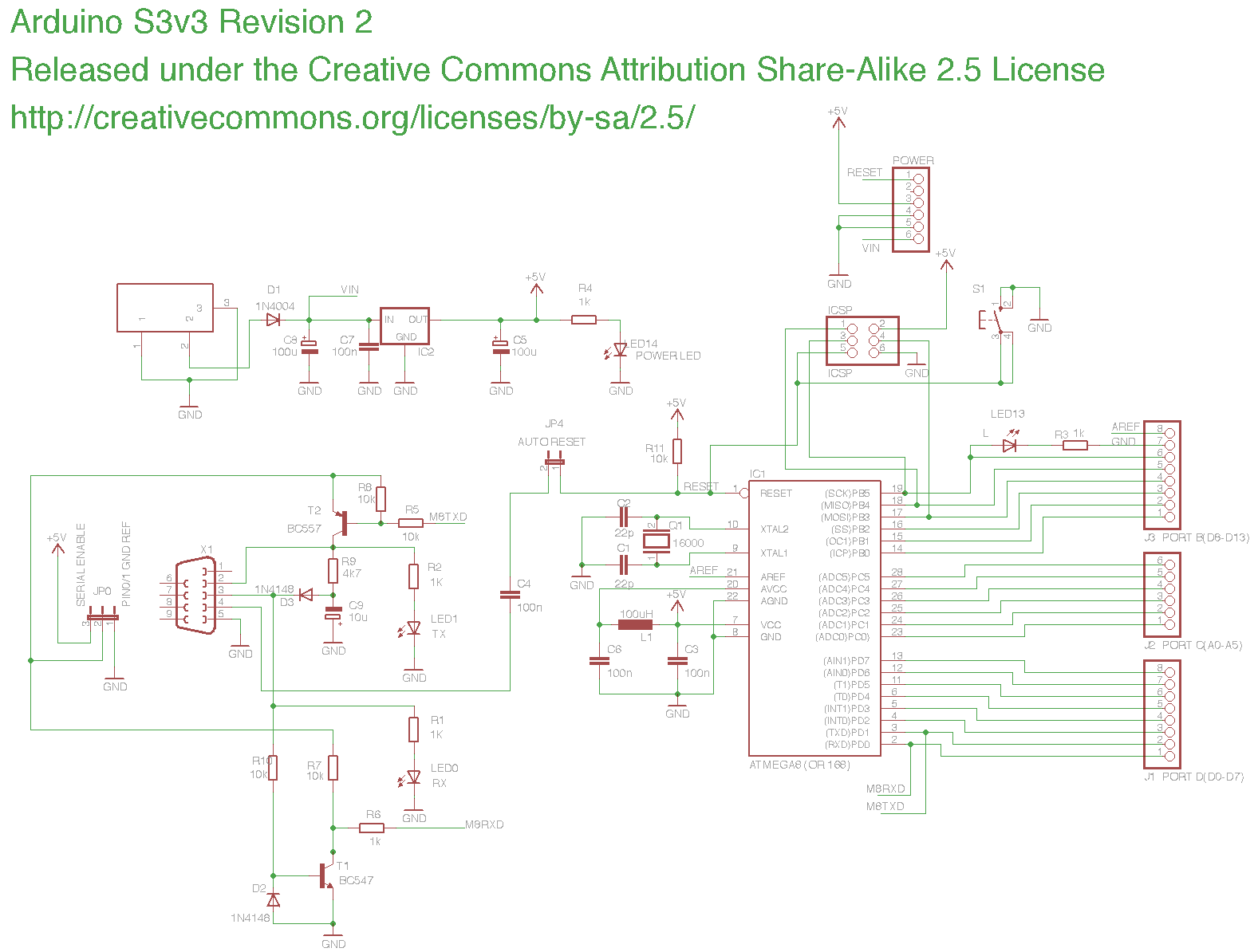

نفس الدائرة اللى نفذتها لكن استخدام الايسى max232 بدل من الدايودات والمقاومات

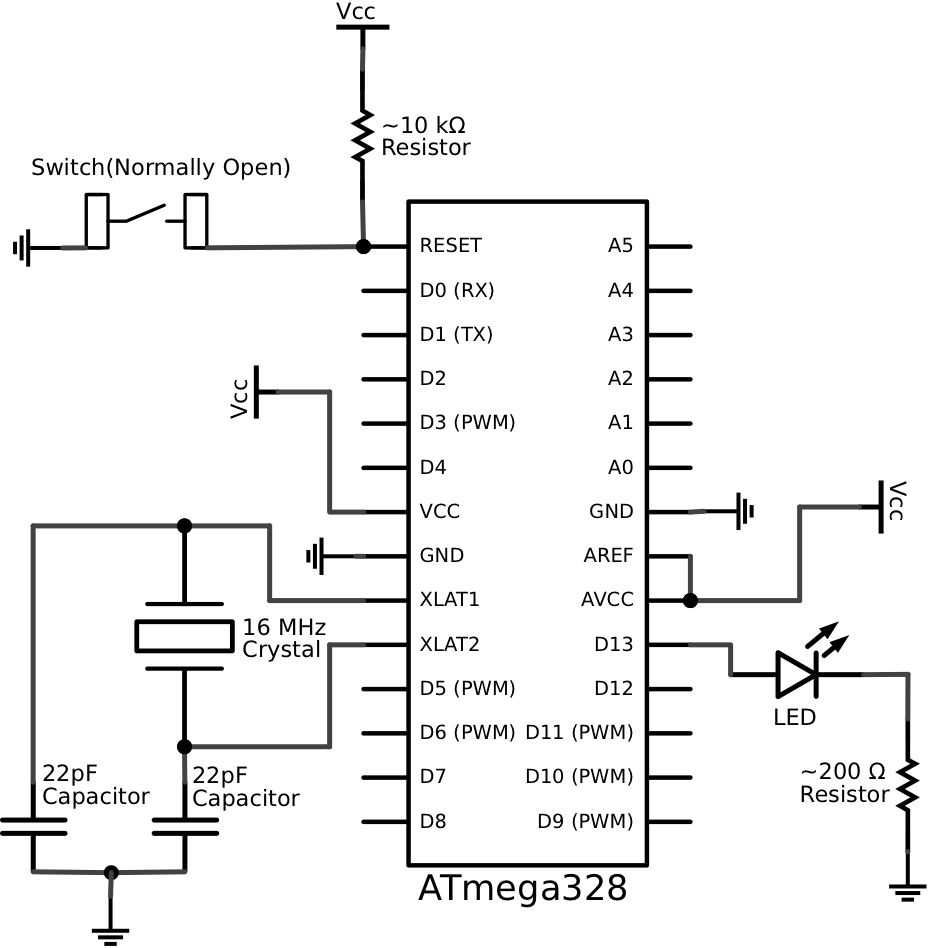

توصيل اردينو

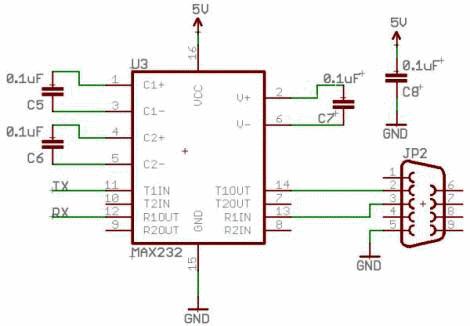

توصيل max232

[db2006]

هل تملك مبرمجة ام قمت بتصنيع البورد كما هو موضح ؟؟
اذا صنعت البورد دون برمجة المتحكم بشكل مسبق فلن تعمل و لن يتعرف عليها جهاز الكمبيوتر
انت بحاجة الى مبرمجة للمتحكم حتي تقوم بحرق ما يعرف ب boot loader

[mourad3d]

اقتباس المشاركة الأصلية كتبت بواسطة db2006 هل تملك مبرمجة ام قمت بتصنيع البورد كما هو موضح ؟؟ اذا صنعت البورد دون برمجة المتحكم بشكل مسبق فلن تعمل و لن يتعرف عليها جهاز الكمبيوتر انت بحاجة الى مبرمجة للمتحكم حتي تقوم بحرق ما يعرف ب boot loader

شكرا للرد والاهتمام
الايسى منسوخ عليه boot loader ودائرة الاردينو شغاله مفيش مشكله بس عاوز ابرمج الاردينو بالسيريال بورت بدلا من usb هل يتطلب ذلك تعريفات او برامج خاصه

[db2006]

ممكن دارة الاردوينو التي تستعملها

هل قمت بتوصيل ال Rx Tx بشكل صحيح (ممكن تكون سهوة)

[mourad3d]

اقتباس المشاركة الأصلية كتبت بواسطة db2006 ممكن دارة الاردوينو التي تستعملها هل قمت بتوصيل ال Rx Tx بشكل صحيح (ممكن تكون سهوة)

Rx Tx تم توصلهم على الطرف 1 - 2

[db2006]

Rx to Tx
Tx to Rx

[mourad3d]

اقتباس المشاركة الأصلية كتبت بواسطة db2006 Rx to Tx Tx to Rx

للاسف فعلت ذلك ولم تعمل مع انى دائرة الاردينو شغاله لوحدها ومجربها ودائرة السريال شغاله مع السيرفر وبرفع بيها سوفت وير

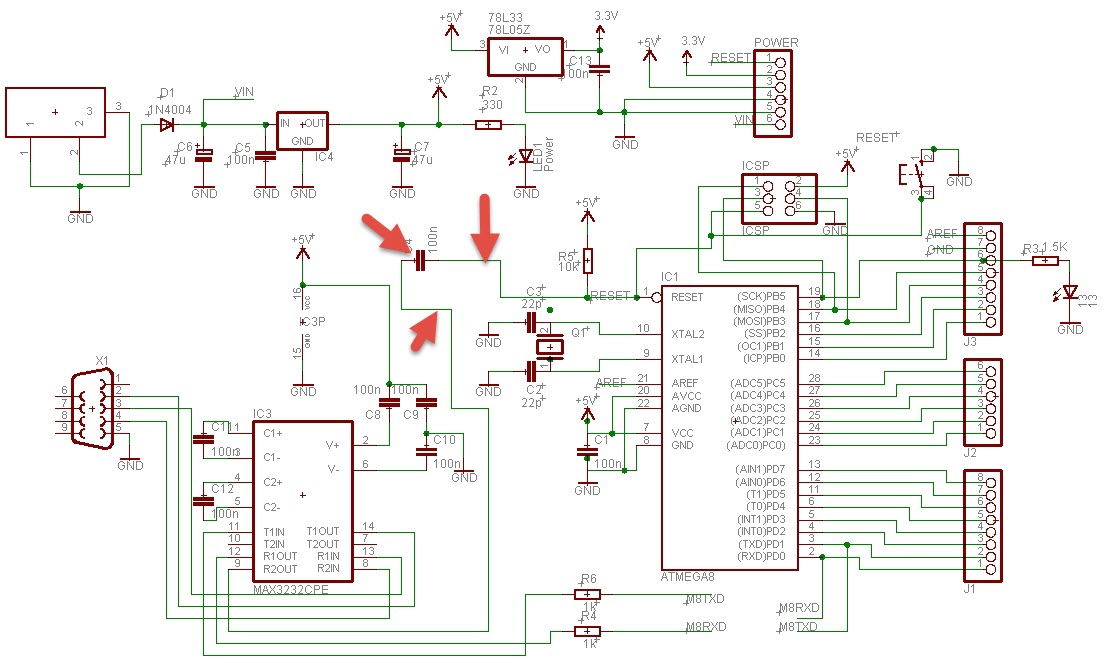

ايه رايك فى هذا الطرف الثالث الموصل فى الصورة المشار اليها ما وظفته ؟

[db2006]

اقتباس المشاركة الأصلية كتبت بواسطة mourad3d للاسف فعلت ذلك ولم تعمل مع انى دائرة الاردينو شغاله لوحدها ومجربها ودائرة السريال شغاله مع السيرفر وبرفع بيها سوفت وير ايه رايك فى هذا الطرف الثالث الموصل فى الصورة المشار اليها ما وظفته ؟

دارة الاردوينو شغالة اذا كان هناك ايسيه من اجل المنفذ التسلسلي usb

مسيحدث خلل
الطرف المشار اليه مهم جدا من اجل الحرق (البرمجة) هذا على حد علمي
