اسلام عليكم

انا أريد ربط 7 segment مع pic16f877a لكن لم انجح في دالك

ممكن طريقة ربط تلات قطع من 7 segment مع pic16f877a بدون استعمال

اي قطعة اضافية وبدون استعمال تايمر زيرو

ان كان ممكن

[Rwad_Abujazia]

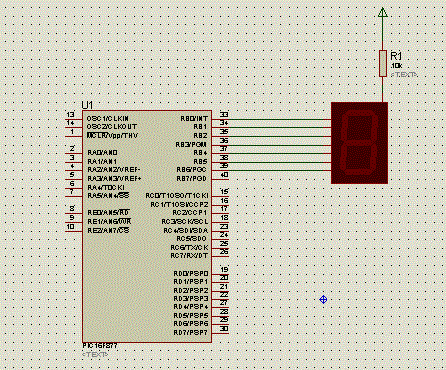

تفضل اخي صورة التوصيل

[i




يجب معرفة نوع 7seg هل انود مشترك ام كاثود مشترك

في هذه التوصيلة تم اختيار انود مشترك يعني الموجب متصل لكل الليدات الداخلية
اما السالب يتم التحكم فيه عن البك باخراج القيمة 0 على الطرف المراد تشغيله

فمثلا لاظهار الرقم واحد يتم تشغيل الليد الثاني والثالث كما يلي

;portb=0b11111001

وهكذا يتم التعامل مع باقي الارقام

[ardino160]

اقتباس المشاركة الأصلية كتبت بواسطة Rwad_Abujazia تفضل اخي صورة التوصيل [i يجب معرفة نوع 7seg هل انود مشترك ام كاثود مشترك في هذه التوصيلة تم اختيار انود مشترك يعني الموجب متصل لكل الليدات الداخلية اما السالب يتم التحكم فيه عن البك باخراج القيمة 0 على الطرف المراد تشغيله فمثلا لاظهار الرقم واحد يتم تشغيل الليد الثاني والثالث كما يلي ;portb=0b11111001 وهكذا يتم التعامل مع باقي الارقام

شكرا لك أخي ال كريم ليست هده هي المشكلة
مشكلتي هي توصيل 3 من العارضة سباعية بمنفد واحد

[حيدر علاج حسن]

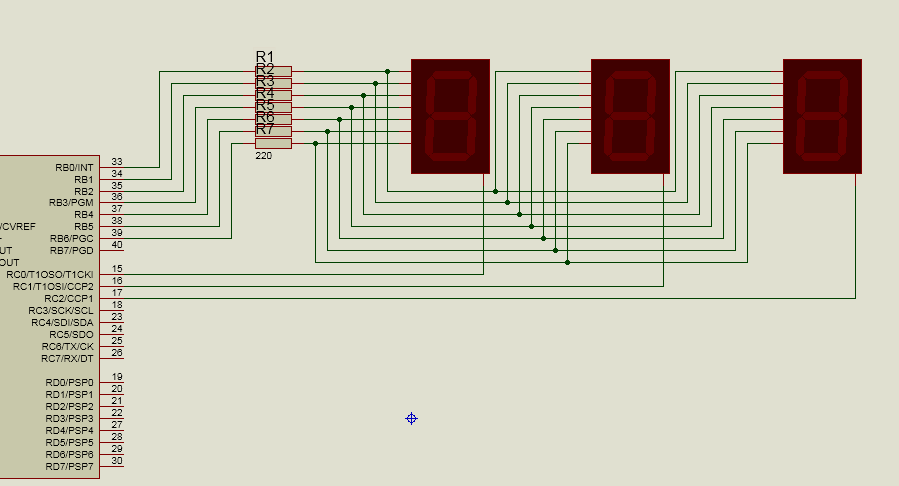

تفضل اخي ...

[ardino160]

شكرا لك أستاد حيدر لكن اين الكود

[حيدر علاج حسن]

لم تذكر عمل الدائرة و ما هي البيانات المطلوب عرضها ..

[ardino160]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن لم تذكر عمل الدائرة و ما هي البيانات المطلوب عرضها ..

اريد عرض درجة الحرارة بالكسر متلا 22.3 او 12.4 الخ
يعني عرض تلات أرقام
وبدون استعمال تايمر 0

[حيدر علاج حسن]

عرض الكسر العشري لم ينجح معي سوف احاول اجراء بعض الحسابات
