تعديل باور سبلاي

[Themarkez]

بسم الله الرحمن الرحيم
السلام عليكم اخوتي واساتذتي
كلنا يعرف الباور سبلاي المستخدمة في صيانة الموبيلات كثيرا /اسف لا اعرف كيف انزل صور لاضع صورة لها/
هذه الباور متدرجة بفولت من 0 الى 15 فولت مستمر
ومن 0.6 الى 2 امبير
المطلوب طريقة لجعلها تتحمل سحب امبير اكثر يصل لل5 امبير مثلا
خارج البور ترانزستو 2n3055
مربوط على الشاسيه الخارجي للتبريد وعند وضع مبرد اضافي ومعجون تبريد ازدادت كفاءة الباور واستقرارها هل ممكن وصل ترازستور اخر لزيادة الامبير او استبدل هذا الترانزستور باخر يتحمل تيار اكبر
وعند التبديل هل ستظهر لي القراءة على الساعة بزيادة السحب اعلى من 2 ان ستتلف الشاشة ومقاومة معايرة الامبير
اشكر جهودكم سلفا

[Rwad_Abujazia]

مرحبا اخي اولا يجب ان يكون لديك مخطط للدارة حتى تفهم الدارة بشكل صحيح
لتعرف اين يجب ان يكون التعديل هل هو ترانزستور فقط ام هناك اشياء اخرى يجب تغيرها.

[mkhuzanie]

السلامة عليكم

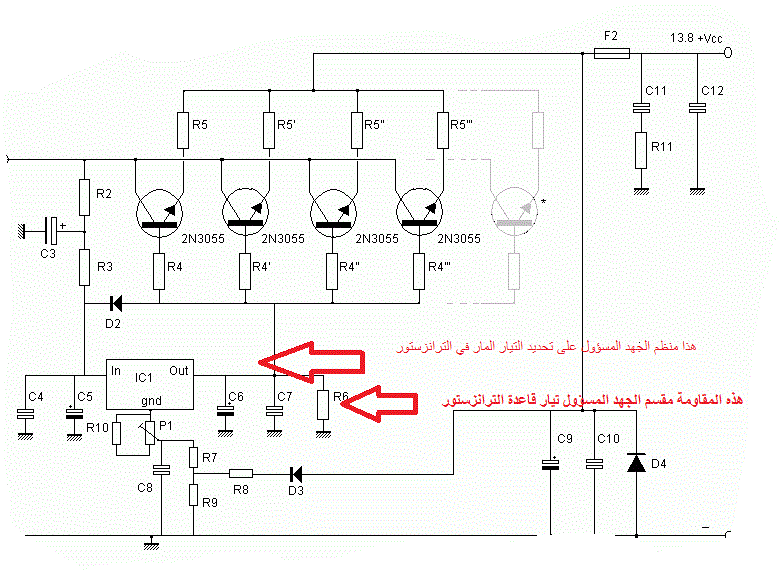

الدائرة في الصورة فيها اضافة عدد من الترانستورات
يجب الانتباه الى قدرة المحول
اما بالنسبة للساعة يجب قراءة مواصفات الساعة وقدرتها
امل ان تستفيد منها
وشكرا

[Rwad_Abujazia]

مرحبا اخي العزيز


اعتقد ان هذه الدارة متعمده على IC1 في تحديد تيار الخرج الكلي للدارة


حيث يتحكم هذا الايسي في تيار المر لقاعدة الترانزستورات ثم استخدم مصصم الدارة المقاومة R6 لتحديد الجهد الكلي على مقاومات الترانزستورات لذى
اعتقد انه عندى اضافة ترانزستور الى الدارة يجب اخد الاعتبار في منظم الجهد والمقاومة R6
