[magdydl2]

السلام عليكم
اخوتي في الله هذه اول مشاركة لي في منتداكم الطيب و ارجو ان اكون تلميذكم

انا جديد في عالم الاكترونيات وهاوي ولي خبرة 5 سنوات في هذا المجال حيث ان والدي و جدي مهندسين الكترونيات المهم

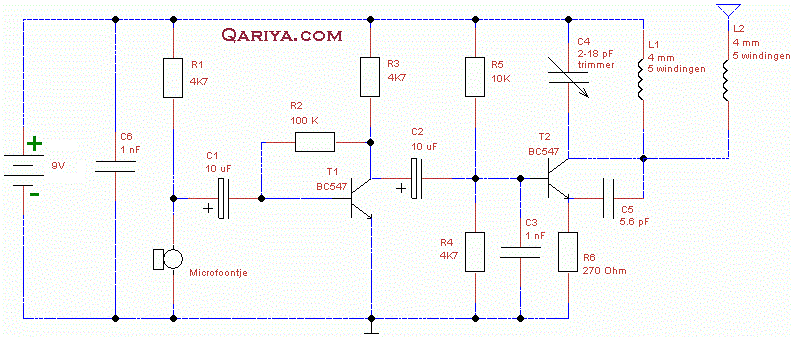

كنت ابحث في جوجل عن مخطط دائرة ارسال FM فوجت مخطط يناسب المكونات التي لدي هنا في المنتدي وهذا هو المخطط


قمت بتنفيذ المخطط ولكن قمت باستبداد الترنسوستور BC547 بــ BC548 بعد الاطلاع علي الداتا شيت لهما و المقارنة بينهما حيث ان BC548 يتوفر لدي بكثرة المهم حتي لا اطيل عليكم انا احتاج مساعدة في التالي

1- اريد ذيادة مدي ارسال هذه الدائرة لتبث في محيط مدينة كاملة مثلا (هل يمكن توصيل نفس الترانسوستور علي التوازي مثلا ؟)

2-اريد الاستغناء عن البطارية و تركيب محول تيار 9 فولت او 12 فولت بدون ان ياثر علي نقاء الارسال (الايوجد صوت زن وما شابة او تشوه الاشارة)-(ام الافضل دائرة تحويل التيار بدون محول عن طريق المتكملات مثلا ؟ )

3-بدلا من مدخل الميك انا اريد توصيلها لجهاز كمبيوتر فاريد عمل حماية للدئرة من خرج صوت الكمبيوتر
4-بالنسبة لتصريح البث فقض حصلت عليه



ارجو المساعدة و اشكر كل من سوف يساعدني بهذا
في انتظار ارائكم

[عمر سلامة]

السلام عليكم ورحمة الله وبركاته

إجابة على أسئلتك:

1. الترانزستور BC548 يستخدم في دوائر الأغراض العامة, ولكن يمكن أن يستخدم في دوائر الإرسال والاستقبال المحدودة القدرة والمتدنية التذبذب ولكن للإرسال والتذبذب العالي ابتداءا من 100 ميغا هيرتز وبقدرات عالية فإنه يعترف بقدرته المتواضعة وأنه ترانزستور إشارات ضعيفة
small signal
إلا أن جمع أكثر من ترانزستور لمضاعفة القدرة ليس مستحيلا وهذا أمر يجب عليك أن تجربه بنفسك. أنا شخصيا جربت بنفسي مضاعفة كل من الترانزستورات التالية

BC546
BC237
2N3904
9014
وبعضها عمل بعد مضاعفة اثنان أو ثلاثة ترانزستورات. وفي النهاية لقدرات 50 إلى مائة ميلي واط, كيلو متر في المفتوح: ليس بين العوائق والمباني!

أتريد تحصل من هذه الترانزستورات على قدرة تغطي "حارة" أو "حي" فانا أتحفظ وأنصحك بالطموح للحصول على عناصر وأدوات مريحة وترانزستورات مخصصة لقدرات عالية مثل
https://www.google.com/search?q=rd15...R0CH8Q_AUIBigB
https://www.mitsubishielectric-mesh....f/rd15hvf1.pdf
من مثل الترانزستور هذا تصل إلى 10 كيلومترات وحسب المنطقة أي عدا "تجمعات ناطحات السحاب والمتروبولس!"

وحتى صناعة دوائر لتغطي حي أو قرية صغيرة على سفح جبل فإنك تحتاج لخبرة في صناعة الدائرة وضبطها وتوليف الهوائي ....الخ

2. يمكنك الاستغناء عن البطارية بمحول تقليدي أو بتحويل نبضي switching وقد يتطلب الحل الثاني منك بعض التصفية "الفلترة".

3. دائرة حماية المرسل من الصوت العابر سهلة عبارة عن مقاومة متغيرة مثل التي في دوائر الصوت أو تصنع دائرة محدد limiter

[magdydl2]

اقتباس المشاركة الأصلية كتبت بواسطة عمر سلامة السلام عليكم ورحمة الله وبركاته إجابة على أسئلتك: 1. الترانزستور BC548 يستخدم في دوائر الأغراض العامة, ولكن يمكن أن يستخدم في دوائر الإرسال والاستقبال المحدودة القدرة والمتدنية التذبذب ولكن للإرسال والتذبذب العالي ابتداءا من 100 ميغا هيرتز وبقدرات عالية فإنه يعترف بقدرته المتواضعة وأنه ترانزستور إشارات ضعيفة small signal إلا أن جمع أكثر من ترانزستور لمضاعفة القدرة ليس مستحيلا وهذا أمر يجب عليك أن تجربه بنفسك. أنا شخصيا جربت بنفسي مضاعفة كل من الترانزستورات التالية BC546 BC237 2N3904 9014 وبعضها عمل بعد مضاعفة اثنان أو ثلاثة ترانزستورات. وفي النهاية لقدرات 50 إلى مائة ميلي واط, كيلو متر في المفتوح: ليس بين العوائق والمباني! أتريد تحصل من هذه الترانزستورات على قدرة تغطي "حارة" أو "حي" فانا أتحفظ وأنصحك بالطموح للحصول على عناصر وأدوات مريحة وترانزستورات مخصصة لقدرات عالية مثل https://www.google.com/search?q=rd15...R0CH8Q_AUIBigB https://www.mitsubishielectric-mesh....f/rd15hvf1.pdf من مثل الترانزستور هذا تصل إلى 10 كيلومترات وحسب المنطقة أي عدا "تجمعات ناطحات السحاب والمتروبولس!" وحتى صناعة دوائر لتغطي حي أو قرية صغيرة على سفح جبل فإنك تحتاج لخبرة في صناعة الدائرة وضبطها وتوليف الهوائي ....الخ 2. يمكنك الاستغناء عن البطارية بمحول تقليدي أو بتحويل نبضي switching وقد يتطلب الحل الثاني منك بعض التصفية "الفلترة". 3. دائرة حماية المرسل من الصوت العابر سهلة عبارة عن مقاومة متغيرة مثل التي في دوائر الصوت أو تصنع دائرة محدد limiter

السلام عليكم

اشكرك اخي عمر علي هذه المعلومات المفيدة و علي توضيح الاجرائات التي يجب اخذها بعين الاعتبار و اشكرك ايضا لانك رديت علي موضوعي في حين انني اعتقددت انه تم اهمالة
ساحاول ان ابحث علي دائرة تعمل بهذا الترانسوستور و لكني اريد منك ايضا ان تضح لي مخطط لدائرة انت تراها عملية اكثر و شكرا اخي الكريم

[عمر سلامة]

على الرحب والسعة أخي مجدي ويسرني أنك طموح ومثابر وسوف أساعدك باختيار الدائرة وجمع المعلومات حتى لا تتعثر بدوائر لا تصل بها إلى المراد ولا تستفيد منها عمليا ومعرفيا. فجمع المعلومات والمعرفة النظرية والعملية متعة عظيمة وتحقيقها بدوائر ناجحة أمر يطمح بها كل هاوي وفني ومهندس.

سوف أعود لك مرة أخرى بحزمة من الاقتراحات والمعلومات والدوائر قريبا بإذن الله.

[عمر سلامة]

السلام عليكم ورحمة الله وبركاته

عدت اليك يا مجدي لنتكلم عن الخطوة التالية.

كما اخبرتك مسبقا فإن ترانزستورات bc خاصة بالدوائر العامة وصغيرة القدرة. أما دوائر الإرسال تستخدم ترانزستورات أخر مخصصة لذاك الغرض.


نبذة تاريخية لكي تعرف ماذا تختار وعم تبحث:

هناك الجيل القديم من ترانزستورات التذبذب العالي vhf و uhf وهذه الترانزستورات ما زالت في وجدان الهواة القدامى والجدد بالرغم من صعوبة الحصول عليها.
وبسبب توفر الدوائر العملية والمجربة لها فإن المرء يحب اقتنائها وسهولة استخدامها لأنها من الأحجام المريحة وtht أي ليست المصغرة smd. ولكن هي نادرة لأن الشركات التي كانت تصنعها توقفت وهناك "تجار" يحصلون على إرث من الهواة القدامى فيستغلون حاجة الهواة الجدد ويبيعونها بأسعار باهظة. كما أن هناك شركات بديلة تصنعها وباعداد قليلة ونادرة وهناك شركات صغيرة وغشاشة تطرح بدائل كاذبة في معظم الأحيان.

من هذه الترانزستورات:

2n2219a مذبذب ومكبر صغير إلى متوسط القدرة ودافع مكبر قوي أبتداءا من 3 واط
2n3866 مذبذب ومكبر متوسط إلى مكبر ذو قدرة 2 واط ويدفع مكبرات أقوى من 3 واط
2n3553 مكبر قدرة لغاية 4 واط ويدفع مكبر اعلى من 10 واط
mrf237 مكبر قدرة لغاية 5 واط ودافع مكبر أكثر من 20 واط
2sc1971 مكبر لغاية 6 واط. تتوفر نماذج غير أصلية منه في الأسواق!
الأجيال اللاحقة:

بدأت أجيل افضل من حيث القدرة والتذبذب السريع تظهر ولكنها اختف ايضا وبسرعة
مثل عائلة bfr وخاصة bfr91a ويستخدم كمذبذب ومكبر مبتديء ليدفع مكبر أقوى
وbfr96 ويستخدم مكبر بعد الآخر ويدفع مكبرات اقوى من 5 واط

ثم ظهرت ترانزستورات الجيل اللاحق bfg135a و bfg196 و bfg198
للقدرات الصغيرة الدافعة والمتوسطة
وبعد ذلك بدأت الكثير من ترانزستورات القدرة من النوع موسفيت للقدرات العالية وهناك نماذج وأمثل كثيرة مثل rd15hvf1

والخاص بقدرات عند 8 واط.


والآن بعد هذه النبذة انصحك بالبحث في الصور عن كل ترانزستور لترى استخداماته والدوائر المتعلقة به

ثم تفكر بما تريد صناعته بناءا على ما تحتاج وما يتوفر في السوق.
قد انصحك بهذا rd15hvf1 ولكن تحتاج أيضا دائرة لتدفعه بها أي دائرة المذبذب ودائرة المكبر المبدأي أو الأولي. وأي واحد من الترانزستورات التالية
2n2219a
2n3866
2sc570a
2sc3355
bfr91a
bfr96
bfg135a

وربما تتساءل لماذا لا يفضل صناعة مذبذب ومكبر أولي بما لديك من ترانزستورات أقول لك إنها ناجحة وتعمل ولكن غير مفضلة لأنها لا تتمتع بمزايا الاستقرار والثبات عن التغيرات في الحرارة والجهد ..الخ. تصور أن تحصل على محرك جديد وكفؤ "رولز رويس" مثلا وتربط به عجلات مهترئة ومنصة خشب مفككة كالتي يربط بها بعض الحمير والخيل!

ويتبع بإذن الله

[magdydl2]

حقا حقا حقا اشكرك اخ عمر علي هذا النويه و فعلا صدقت .....الان انا اقارن ما ذكرتة بالمتوفر لدي و في السوق و ساعود اليك بالنتائج.
