استفسار عن كيفية قراءة المايكروفولت على البيك ؟
|
| اعلانات |
|
||||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
حيدر علاج حسن
|
|
||||||
|
|
|
||||||
|

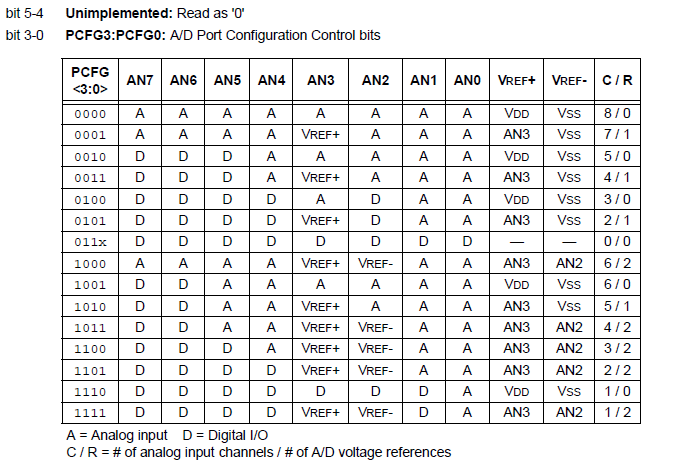

انا دائما متواجد في القرية الى ما شاء الله تعالى ... لطالما استفدنا من خبراتك كمهندس الكترونيك و متفقه في الدين . جزاك الله خيرا .. يا سيدي اوضحلك الطريقة و هي سهله جدا ... هذا الجدول يخص المسجل الخاص بالاطراف التناظرية للمتحكم 877  فلو تلاحظ الصف الثاني من الجدول انه يمكننا اتخاذ الجهد المطبق على الطرف AN3 كجهد مرجعي وذلك بوضع القيمة 001 في المسجل ADCO1 . كما في الكود التالي : كود:
void main()
{ADCON1=1;
trisa.f0=1;trisb=0;portb=0;
while(1)
{
portb=adc_read(0);
}
}

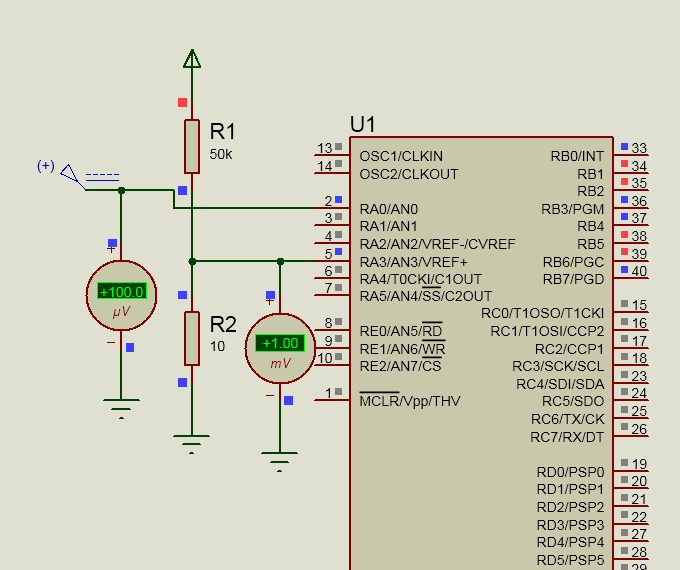

 V على المدخل التناظري و اخرجنا القيمة على المنفذ B
حيدر علاج حسن
|
|
||||||
|

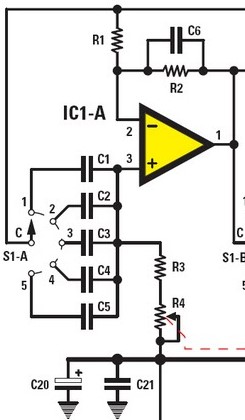

شكرا لك أخي وليد عنتر على الموضوع , وشكرا للمهندس حيدر علاج حسن وجدتني أحاول تطبيق أمثلة على الفلوكود ,,لكن لقياس فولتيات بإستخدام المكبر العملياتي "omplificateur opperationnel " وأتمنى أن نستفيد من الموضوع كلنا , وأن لا يبخل علينا مهندسنا حيدر بأمثلة على الفلوكود إن إستطاع ذلك , المشكل المطروح هو كيف أجعل "المكبر العملياتي" يعطيني قيم دقيقة بالميكروفولت , وإن زادت القيم ل مليفولت أو حتى 12 فولت دون ان أعقد الدارة ,, هل أستخدم عند هذه الحالة السويتشات كالتي على مقياس الفولتمتر , الصورة المرفقة توضح ما الذي أقصده , [IMG]  [/IMG]وعذرا منك أخي وليد لتدخلي في مشاركتك , |
