[Sihem]

السلام عليكم

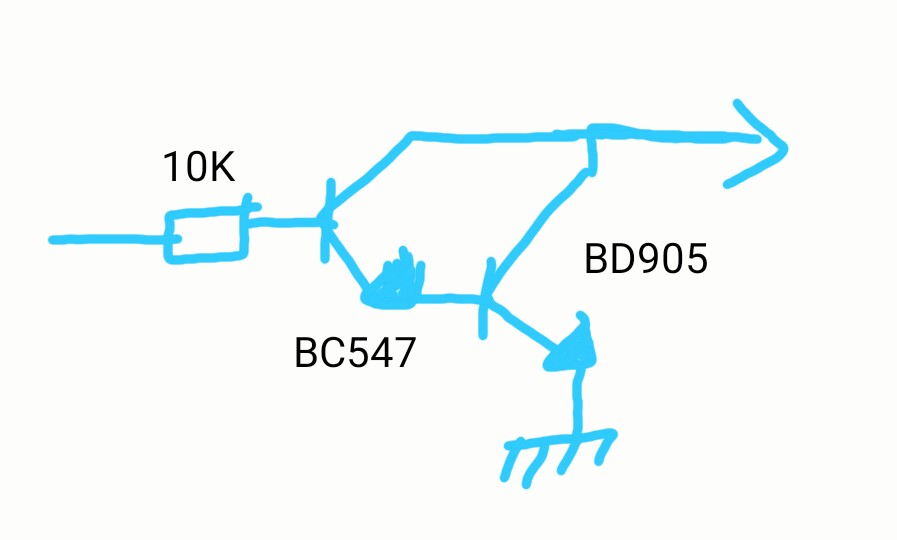

كنت قد طرحت سؤال حول سبب ارتفاع درجة حرارة الترانسيستور BD905 و كان احدهم على ما اذكر يسمى كمال عيسى قد اخبرني بان طريقة دارلينغتون هي سبب و يجب وضع الحمل بين المجمعين لكن المنشور حذف لا اعلم ما السبب

[محمد ع يسى]

وعليك السلام ورحمة الله وبركاته.
اسمي محمد عيسى.
أمس أجبت على سؤالك... ولكني فوجئت اليوم بحذف الموضوع ولا أدري ما السبب؟
سأعيد إجابتي.

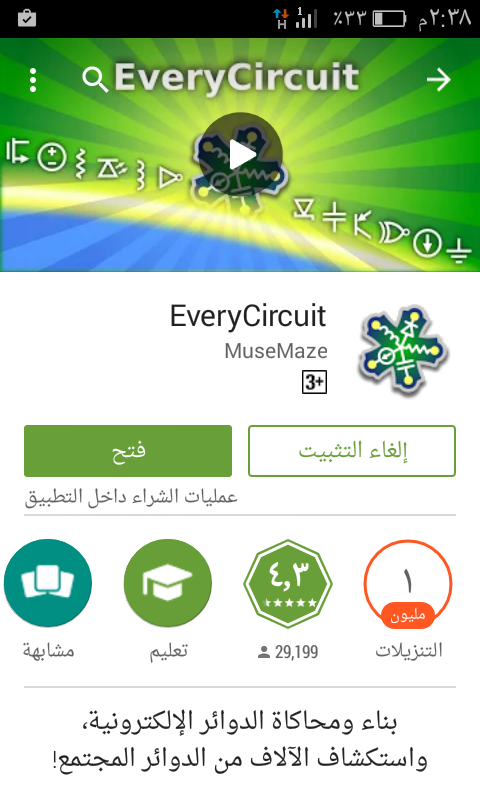

أمس لم أستطع أن أجلس إلا على الأندرويد.. فقمت بتنزيل هذا البرنامج:

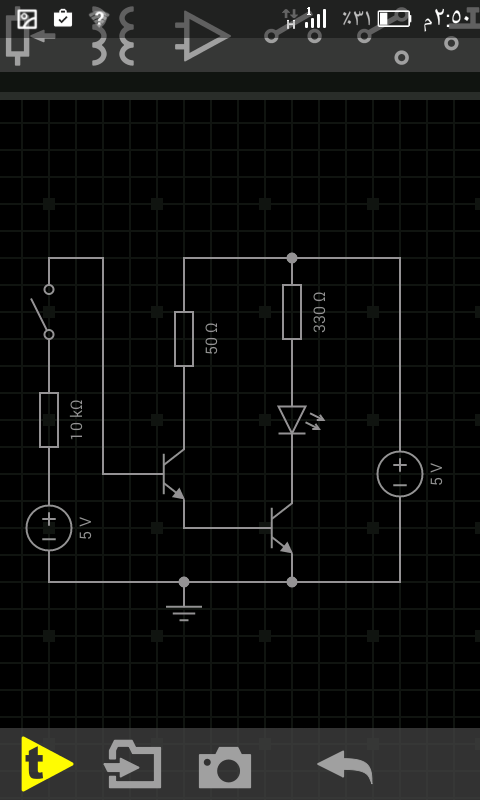

ثم رسمتها عليه بهذا الشكل:





ولكني أحتاج أن أعرف مزيدا من التفاصيل عن دائرتك حتى أعطيكِ قيم المقاومات المناسبة.
ما جهد البطارية؟

[Sihem]

اقتباس المشاركة الأصلية كتبت بواسطة محمد ع يسى وعليك السلام ورحمة الله وبركاته. اسمي محمد عيسى. أمس أجبت على سؤالك... ولكني فوجئت اليوم بحذف الموضوع ولا أدري ما السبب؟ سأعيد إجابتي. أمس لم أستطع أن أجلس إلا على الأندرويد.. فقمت بتنزيل هذا البرنامج: ثم رسمتها عليه بهذا الشكل: ولكني أحتاج أن أعرف مزيدا من التفاصيل عن دائرتك حتى أعطيكِ قيم المقاومات المناسبة. ما جهد البطارية؟

بارك الله فيك اخ محمد عيسى
فعلا انا ايضا فوجئت عندما وجدت الموضوع قد حذف...

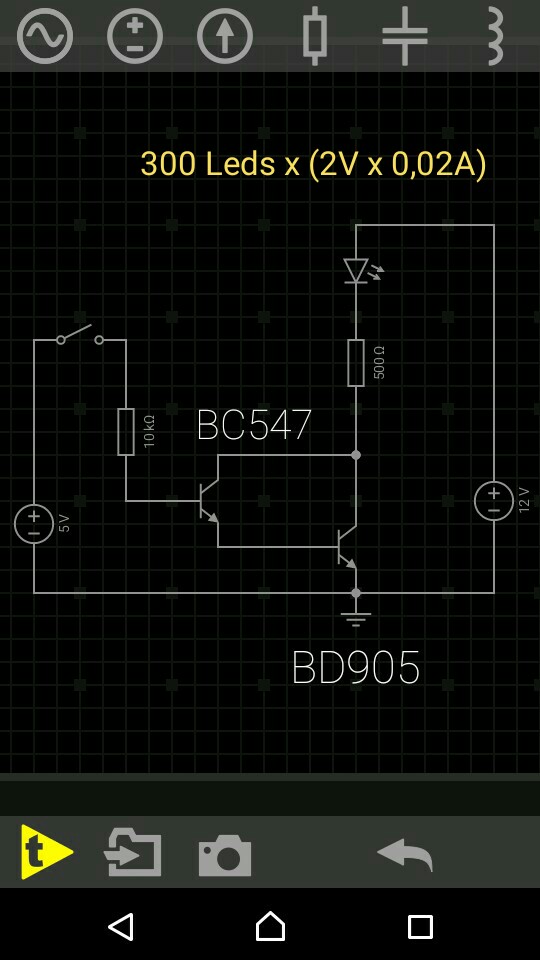

في هذه الدارة تجد كل التفاصيل لكنني قمت بتغيير بسيط اذ اني احتاج للتحكم في 300 ليد فقط بالترانسيستور و لا يهم ان كان BD905 او اي ترانسيستور اخر المهم أن لا ترتفع درجة حرارته و ان يكون بنفس الحجم

[محمد ع يسى]

ما لون الليدات؟

[محمد ع يسى]

اقتباس المشاركة الأصلية كتبت بواسطة محمد ع يسى ما لون الليدات؟

وعندما تكون البطارية مشحونة كم يكون الفولت.. وعندما تكون فارغة كم يكون الفولت؟

[Sihem]

اقتباس المشاركة الأصلية كتبت بواسطة محمد ع يسى وعندما تكون البطارية مشحونة كم يكون الفولت.. وعندما تكون فارغة كم يكون الفولت؟

إستعملت محول 12 فولط و LM7805 للمايكروكنترولر الذي يتحكم في قاعدة الترانسيستور BC547 عبر مقاومة 10 كيلو....
لون الليدات احمر من نوع 5 مم...
كنت قد قلت من قبل ان طريقة دارلينغتون هي السبب في ارتفاع درجة الحرارة و انه لا بد من وضع الحمل بين المجمعين اريد تفصيل اكثر لهذه النقطة و معذرة عن الاطالة في هذا الموضوع و بارك الله فيك

[محمد ع يسى]

أنا أعلم أن البك يعمل على 5 فولت.
أسألك عن جهد تغذية الليدات الذي هو 12 فولت كما يبدو في الصورة... ما أقصى احتمال للجهد وما أقل احتمال؟
يمكنني أن أنتهي من ذلك بإعطائك دائرة كما طلبتي والسلام.. لكن إن أردت الدائرة الكاملة فيجب عدم تجاهل مقدار تغير جهد التغذية.
يعني مثلا هل أكبر احتمال هو 12.8 فولت وأقل احتمال هو 10 فولت مثلا؟
وعلى فكرة... عندما تردين علي أو على أي موضوع لي فإني أعرف فورا.. حيث تصلني رسالة على بريد ياهو تخبرني بذلك... لهذا عليك أن تنتظري قليلا وفي خلال 20 دقيقة إن شاء الله أكون رددت عليك.
يمكنك أيضا التمتع بهذا عن طريق استخدام برنامج بريد الموجود عندك على الأندرويد فتسجلين به حسابك على الياهو.

[Sihem]

اقتباس المشاركة الأصلية كتبت بواسطة محمد ع يسى أنا أعلم أن البك يعمل على 5 فولت. أسألك عن جهد تغذية الليدات الذي هو 12 فولت كما يبدو في الصورة... ما أقصى احتمال للجهد وما أقل احتمال؟ يمكنني أن أنتهي من ذلك بإعطائك دائرة كما طلبتي والسلام.. لكن إن أردت الدائرة الكاملة فيجب عدم تجاهل مقدار تغير جهد التغذية. يعني مثلا هل أكبر احتمال هو 12.8 فولت وأقل احتمال هو 10 فولت مثلا؟ وعلى فكرة... عندما تردين علي أو على أي موضوع لي فإني أعرف فورا.. حيث تصلني رسالة على بريد ياهو تخبرني بذلك... لهذا عليك أن تنتظري قليلا وفي خلال 20 دقيقة إن شاء الله أكون رددت عليك. يمكنك أيضا التمتع بهذا عن طريق استخدام برنامج بريد الموجود عندك على الأندرويد فتسجلين به حسابك على الياهو.

و عليكم السلام
مشكور اخي على المعلومة و على رحابة صدرك...
بعد القياس وجدت ان اعلى قيمة هي 13،2 فولط و اقل قيمة هي 11،7 فولط
