معايا بوردة بسيطه نعليميه للميكروكنترول
البوردة اشتريتها من الصين
المهم المشكلة تتلخص فى عدم وجود مخطط او رسمه للبوردة عشان اعرف
مثلا الشاشه متوصله مع انهي اطراف من الميكرو او الزراير او الانفرا او غيرها

دا رابط للبوردة وتفاصيلها بس صيني
ملحوظه البوردة فيها infra red reciver على اختلاف مع بورد اخري ليس بها

http://www.kantao.net/product/150348.html

تواصلت مع الشخص الى اشتريت منو قالى انو تاجر وما بيفهمش فى الالكترونيك
بيجيب الحجات دي زي ما هيا كميات ويبيعها زي ما هيا

دورت على جوجل ومواقع كتير مش لاقي غير مخطط غير واضح الارقام

زي الى موجود في الموقع المرفق

ما الحل ؟؟

[abu-thabit]

السلام عليكم ورحمة الله وبركاته


في الصفحة التي ارفقتها يوجد معلومات

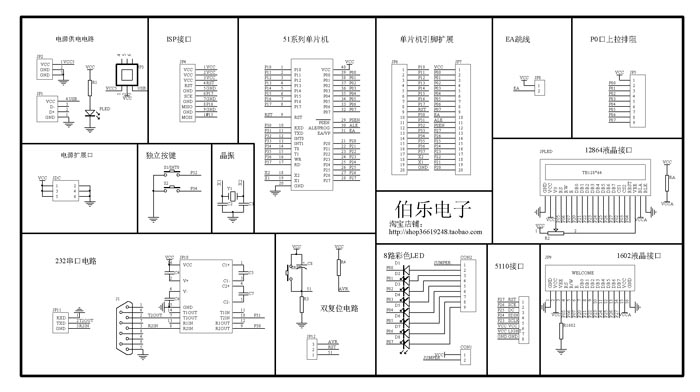

اطلب من البائع تزويدك بالملفات الموجودة في الصفحة ومنها الرسم التخطيطي ( فيه التفاصيل )(الشاشه 1602 اسفل المخطط يمين)
http://img04.taobaocdn.com/imgextra/...!!75669216.jpg

[mar7aba_01]

السلام عليكم ورحمة الله
ممكنك أخي بالإعتماد على الهندسة العكسية وبما أنك مهتم بالبرمجة تعرف أقطاب التوصيل ,,

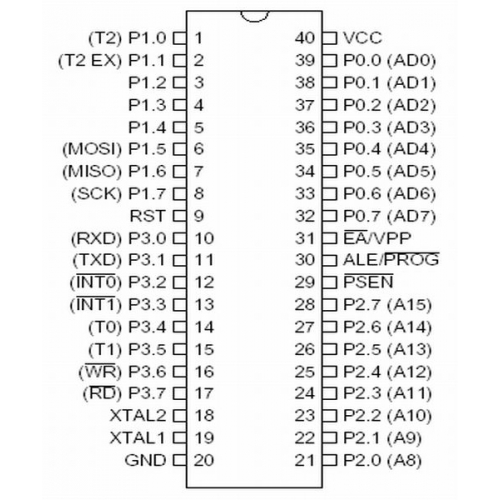

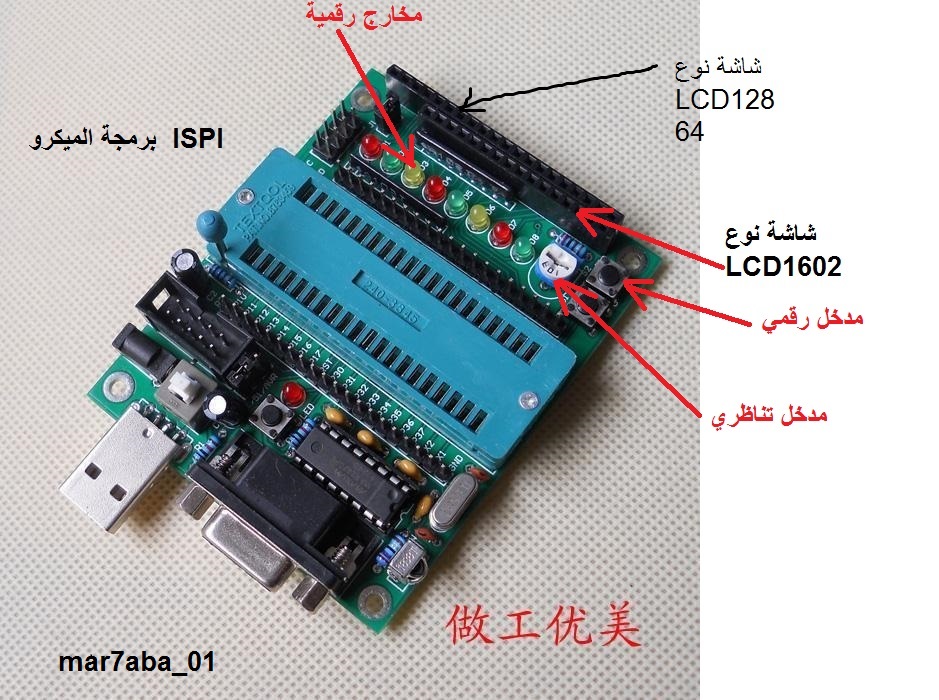

هي لوحة تجريبية لمتحكمات AVR بالظبط STC89c52 و AT89s52
, وبالإعتماد على مخطط المتحكمين يمكنك معرفة

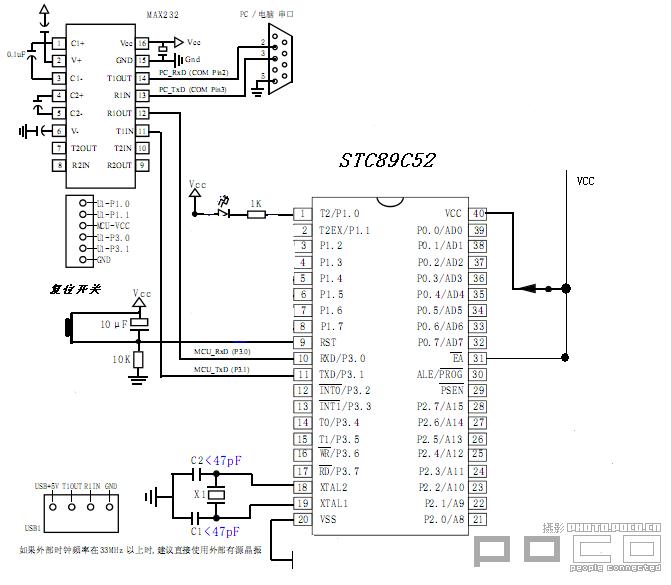

[IMG][/IMG]

[IMG][/IMG]



ضروري أخي ترجع للداتاشيت للمتحكمين كي تعرف دور العناصر الأخرى وسهل عليك آنذاك معرفة ربطها , فهناك مدخل تناظري وواجخة إتصال RS232 والكال سيتظح لك بعد الإطلاع على الداتا شيت للمتحكمين ,
أتمنى أني أكون أفد شيء ما

[mikro.man7]

اقتباس المشاركة الأصلية كتبت بواسطة abu-thabit السلام عليكم ورحمة الله وبركاته في الصفحة التي ارفقتها يوجد معلومات اطلب من البائع تزويدك بالملفات الموجودة في الصفحة ومنها الرسم التخطيطي ( فيه التفاصيل )(الشاشه 1602 اسفل المخطط يمين) http://img04.taobaocdn.com/imgextra/...!!75669216.jpg

المشكله انو الرسمه دي مش واضحه وموجودة على كذا موقع
وكلمت البائع قالى انا ما افهمش فى الالكترونيك هوة تاجر بيجيب الحجات دي
ويبيعها زي جمله كدا ومعندوش فكره عن الالكترونيك

[mikro.man7]

اقتباس المشاركة الأصلية كتبت بواسطة mar7aba_01 السلام عليكم ورحمة الله ممكنك أخي بالإعتماد على الهندسة العكسية وبما أنك مهتم بالبرمجة تعرف أقطاب التوصيل ,, هي لوحة تجريبية لمتحكمات AVR بالظبط STC89c52 و AT89s52 , وبالإعتماد على مخطط المتحكمين يمكنك معرفة [IMG][/IMG] [IMG][/IMG] ضروري أخي ترجع للداتاشيت للمتحكمين كي تعرف دور العناصر الأخرى وسهل عليك آنذاك معرفة ربطها , فهناك مدخل تناظري وواجخة إتصال RS232 والكال سيتظح لك بعد الإطلاع على الداتا شيت للمتحكمين , أتمنى أني أكون أفد شيء ما

تمام انا فاهمك ودا الى انا بحاول فيه فعلن ووصلت الى اليدات موصله مع البورت
P0
المشكلة فى الشاشه LCD مش عارف اخمن الاطراف EN و RS و DATA
ومع اى طرف او اى بورت
وهل هي موصله 8 بت ولا 4 بت
كمان ازرار PUSH BUTTON _ موصلة مع اى طرف
كمان INFRA RECIVER _ موصله مع اى طرف ومن الممكن توصل مع اى طرف
مش شرط طرف معين

فى حجات لازم توصل بطرف معين زي RS232 و MAX232 زي ما حضرتك موضح
تمام والمبرمجه USBASP سوكيت لازم يوصل باطراف معينه وسوكيت الباور طبعا
لاكن باقي المكونات التانيه ممكن توصل مع اى طرف

[abu-thabit]

السلام عليكم ورحمة الله وبركاته


تم التواصل مع البائع

اتمنى ان تفيدك هذه الصور


http://www.mediafire.com/download/sm...6a/D_Board.zip


بالتوفيق ان شاء الله

[mikro.man7]

اقتباس المشاركة الأصلية كتبت بواسطة abu-thabit السلام عليكم ورحمة الله وبركاته تم التواصل مع البائع اتمنى ان تفيدك هذه الصور http://www.mediafire.com/download/sm...6a/D_Board.zip بالتوفيق ان شاء الله

تمام
شكرا جدا يا بشمهندس
جزاك الله كل خير
