السلام عليكم

عندي مشكله بتوصيل pic16f877a صممت الداره على بروتيوس وبرمجتها على مايكروسي وشتغلت المحاكاه تمام بس لما جيت اطبقها عملي الشاشه ما اعطتني الا مربعات بيض
تاكدت من التوصيلات 9مرات والبك متبرمج تمام على مبرمجه k150
ايش المشكله برايكم هل lcd ام البك ام توصيل الكرستاله؟؟ قيمه المذبذب 8mhz

[احمد شهيد جواد]

السلام عليكم
اخي الكريم يجب ربط طرف الـــ mclr مع الــ 5 فولت لكي يعمل هذا البك

[gmgm]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد السلام عليكم اخي الكريم يجب ربط طرف الـــ mclr مع الــ 5 فولت لكي يعمل هذا البك

قمت بتوصيله لاكن نفس المشكله

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة gmgm قمت بتوصيله لاكن نفس المشكله

يجب وضع مكثف 10uf على اطراف تغذية المايكرو ...
ايضاً لا تكتب على ذاكرة الرام ....اكتب في الروم وانسخ الى الرام . وهكذا
";const chat m[]="HELLO
هكذا خزنا النص في الروم من خلال const
الان ننسخ النص الى الرام ..

for(x=0;x<5;x++){buffer[x]=m[x];}
;(lcd_out(1,1,buffer

[gmgm]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد يجب وضع مكثف 10uf على اطراف تغذية المايكرو ... ايضاً لا تكتب على ذاكرة الرام ....اكتب في الروم وانسخ الى الرام . وهكذا ";const chat m[]="HELLO هكذا خزنا النص في الروم من خلال const الان ننسخ النص الى الرام .. for(x=0;x<5;x++){buffer[x]=m[x];} ;(lcd_out(1,1,buffer

اشكرك اخي العزيز..
لاكن مبتدا بالبك ولا اعرف بهاذه النقطه المهمه
هذا ملف المشروع مع المحاكا
ماذا يجب علي التعديل به
http://www.mediafire.com/download/d1...na/project.rar

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة gmgm اشكرك اخي العزيز.. لاكن مبتدا بالبك ولا اعرف بهاذه النقطه المهمه هذا ملف المشروع مع المحاكا ماذا يجب علي التعديل به http://www.mediafire.com/download/d1...na/project.rar

وانا اتعلم ايضاً وليس بمحترف

http://www.mrkzgulf.com/do.php?id=244817

جرب واعلمنا بالنتيجة

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة gmgm السلام عليكم عندي مشكله بتوصيل pic16f877a صممت الداره على بروتيوس وبرمجتها على مايكروسي وشتغلت المحاكاه تمام بس لما جيت اطبقها عملي الشاشه ما اعطتني الا مربعات بيض تاكدت من التوصيلات 9مرات والبك متبرمج تمام على مبرمجه k150 ايش المشكله برايكم هل lcd ام البك ام توصيل الكرستاله؟؟ قيمه المذبذب 8mhz

للسلام عليكم
اخ gmgn
يحب اولا تجزاه المشكله
لدلك قم بوضع ليد مع مقاومه متلا 470 اوم وقم بعمل تايمر كل تانيه متلا
وقم بتشغيل البك ومراقبه الليد فادا دان يضيئ ويطفى فيمون البيك شغال ومن تم تتاكد من الشاشه وتوصيلاتها

بالتوفيق

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة gmgm السلام عليكم عندي مشكله بتوصيل pic16f877a صممت الداره على بروتيوس وبرمجتها على مايكروسي وشتغلت المحاكاه تمام بس لما جيت اطبقها عملي الشاشه ما اعطتني الا مربعات بيض تاكدت من التوصيلات 9مرات والبك متبرمج تمام على مبرمجه k150 ايش المشكله برايكم هل lcd ام البك ام توصيل الكرستاله؟؟ قيمه المذبذب 8mhz g[/IMG]

السلام عليكم
أخي
1- أنت لديك عدم توافق بين إعدادات الكود والدائرة المرفقة.
في الكود اخترت المذبذب RC والمطلوب HS فهو المناسب للكريستالة:

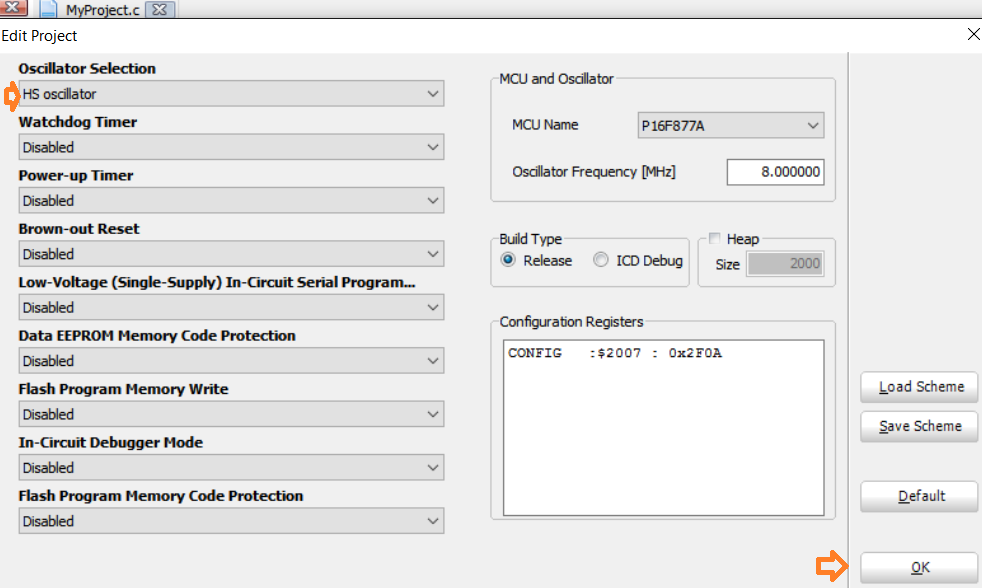

حاول ضبط الاعدادات كلها كالتالي وقم بإعادة build للحصول على ملف hex جديد:

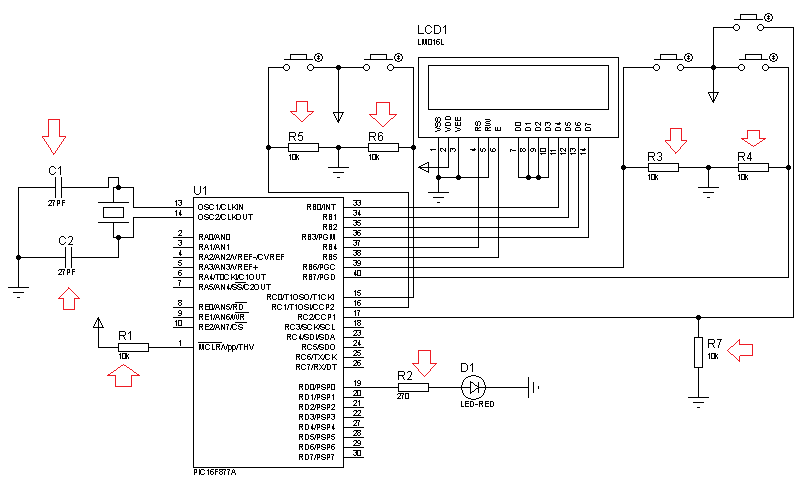

2- في الدائرة تنقص مقاومات ومكتفات قم بإضافتها:

أبدأ بهذه التعديلات وانظر ماذا سيحدت
