[Shams-Dimashki]

تحية طيبة
قمت ببناء دارة تحكم الكترونية بإستخدام المعالج PIC 16F84A
كما وقمت ببناء البرنامج بإستخدام لغة Micro C
والمشكلة لدي بأنه عندما أقوم بقطع التغذية عن الدارة وإعادة تشغيلها مرة أخرى
فإن المعالج يبدأ بتنفيذ البرنامج بدءا من الصفر
وما أريده أن يحافظ المعالج على آخر حالة توقف عندها قبل قطع التغذية عنه
هل هناك حاجة لتعديل الدارة أو البرنامج أو التعديل في عملية البرمجة
أرجو من الأعضاء المساعدة
تقبلو مروري

[حيدر علاج حسن]

بالنسبة للبرنامج فلابد ان يبدا من البداية ...
اما البيانات التي تريد حفظها و البداية منها بعد قطع التغذية فيمكن تخزينها في ذاكرة الايبوم للمعالج ثم قرائتها من جديد و البدء منها

[Shams-Dimashki]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن بالنسبة للبرنامج فلابد ان يبدا من البداية ... اما البيانات التي تريد حفظها و البداية منها بعد قطع التغذية فيمكن تخزينها في ذاكرة الايبوم للمعالج ثم قرائتها من جديد و البدء منها

شكرا جزيلا
بالفعل ما أرغب به هو تخزين البيانات الأخيرة للمعالج , وليس تنفيذ البرنامج من الصفر
ولكن للأسف لا أعرف طريقة تنفيذ هذه العملية في البرنامج (استخدم Micro C كما ذكرت في الموضوع)
إذا كانت لديك فكرة عن كيفية القيام بذلك أرجو مساعدتي
مع خالص تقديري

[حيدر علاج حسن]

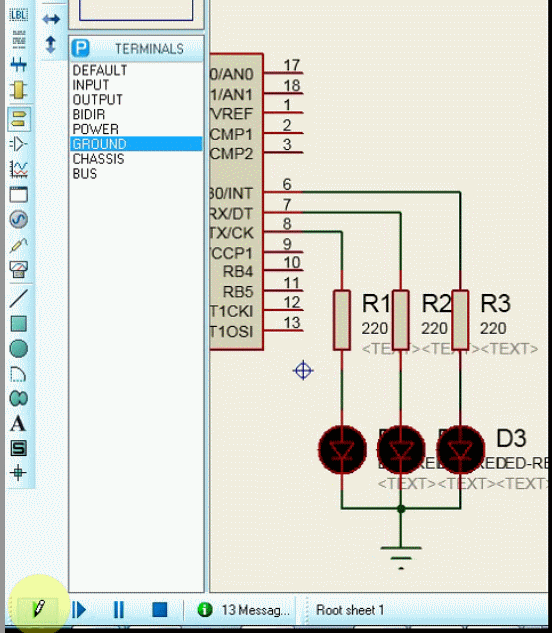

حسنا هذا كود للمعالج 628 يعد من صفر الى 10 .
لاحظ بعد قطع التغذية والتشغيل فانه يبدأ من اخر رقم توقف عنده .

وهذا الكود

char x=0;
char old_data;
void main()
 {trisb=0;portb=0;
  if(eeprom_read(0)!=0xff)old_data=eeprom_read(0);
 while(1)
        {
        for(x=old_data;x<10;x++)
                         { eeprom_write(0,x);
                           portb=x;
                           delay_ms(500);
                          }
         old_data=0;
        }

}

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

اخى العزيز للكتابة فى الايبروم ببساطة لو اردت تسجيل قيمة متغير x :
EEPROM_WRITE(0,X); // will save value of (x) in address 0
و تضع هذا الكود فى نهاية برنامجك

و فى بداية البرنامج تقوم بقراءة هذه القيم :
X = EEPROM_READ(0) // read from address 0 to X variable

- ستجد شرح فى ال help للامر مع امثلة
- ملاحظة : وحدة تخزين الذاكرة هى البايت اى حجم المتغير لو كان اكبر من البايت مثلا integer فيجب تقسيمه الى 2 بايت .

اذا صادفتك مشكلة اطرحها و اذا اردت رفع البرنامج لتعديله معك .

و ما توفيقي الا بالله

اللهم ارزقنا تعظيم كتابك و العمل به
اللهم ردنا اليه و اجعله ربيع قلوبنا
و دليل حياتنا

[Shams-Dimashki]

الأستاذ حيدر حسن والمشتاق لله
شكرا جزيلا لكم
لم أتوقع أن تحل المشكلة بهذه السرعة !!!
سررت جدا بردكم , تم حل المشكلة بحمد الله

[Shams-Dimashki]

تحية طيبة مجددا
المشكلة السابقة تم حلها بشكل نظري (على برنامج البروتوس) دون اي ملاحظة
ولكن عند تنفيذ الدارة عملية للمرة الأولى فالعملية تبدو طبيعية (portb=0)
ولكن بعد تشغيل مجموعة أزرار وإيقاف التغذية ثم تشغيلها فإن المعالج يقرأ (Portb=0xff) أي أن المخارج جميعا بحالة 1
مخطط الدارة

وهذا هو الكود

void main()
{
char x;
trisa.f0=1;
trisa.f1=1;
trisa.f2=1;
trisa.f3=1;
trisa.f4=1;
trisb=0;
x=eeprom_read(0);
portb=x;
while(1)
        {
                 if (porta.f0==0)
                    {
                         if (portb.f0 !=1 || portb.f1 !=1 || portb.f2 !=1 || portb.f3 !=1)
                            {delay_ms(200); portb++;}
                     }
                  if (porta.f1==0)
                     {
                          if (portb.f0 !=0 || portb.f1 !=0 || portb.f2 !=0 || portb.f3 !=0)
                              {delay_ms(200); portb--;}
                     }
                      // finish the first section

            if (porta.f2==0 && portb.f4==0 && portb.f5==0)
            {
               while (porta.f2==0)
                               {}
               portb.f4=1; portb.f5=0;
            }

            if (porta.f2==0 && portb.f5==0 && portb.f4==1)
            {
               while (porta.f2==0)
                               {}
               portb.f4=0; portb.f5=1;
            }

            if (porta.f2==0 && portb.f5==1 && portb.f4==0)
            {
               while (porta.f2==0)
                               {}
               portb.f4=1; portb.f5=1;
            }
            // finish up sours

            if (porta.f3==0 && portb.f4==1 && portb.f5==0)
            {
               while (porta.f3==0)
                               {}
               portb.f4=0; portb.f5=0;
            }

            if (porta.f3==0 && portb.f4==0 && portb.f5==1)
            {
               while (porta.f3==0)
                               {}
               portb.f4=1; portb.f5=0;
            }

            if (porta.f3==0 && portb.f4==1 && portb.f5==1)
            {
               while (porta.f3==0)
                               {}
               portb.f4=0; portb.f5=1;
            }
            // finish down button
            if (porta.f4==0)
            {
            portb.f6=~portb.f6;
            while (porta.f4==0)
                               {}
            }
            x=portb;
            eeprom_write(0,x);
        }
}

شاكرا لكم حسن اهتمامكم

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة Shams-Dimashki مخطط الدارة

ملاحظة: توصيل المذبذب RC في الدائرة خاطئ
التوصيل الصحيح كما في الداتا شيت للمتحكم:
http://ww1.microchip.com/downloads/e...Doc/35007C.pdf
page 23
FIGURE 6-3: RC OSCILLATOR MODE
