[supersarmed]

رجاءاً ... اردت فقط تجربة كيفية تفعيل المقاطعة الخارجية وطريقة عملها بكتابة كود بسيط لعمل فلاش ليد على البورت A وتحديدا على RA0 واجهت شيء غريب بالنسبة لي وهو عند الضغط على احد الــSwitchs المربوطة مع اطراف الدخل RB4,5,6,7 وتغير الجهد على احد الاطراف المذكورة دخول البرنامج في المقاطعة وعدم الخروج منها اي يستمر الــLED بالـFlashing وعدم العودة الى البرنامج الاصلي ... فما هو السبب؟

void interrupt(){
porta.f0=1;
delay_ms(200);
porta.f0=0;
delay_ms(200);
intcon.RBIF=0;}

void main() {
trisa=0;
trisb=0b11110000;
porta=0;
portb=0b00000000;
intcon=0b10001000;
while(1){
portb=0b00001111;
delay_ms(400);
portb=0b00000000;
delay_ms(400);}

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة supersarmed رجاءاً ... اردت فقط تجربة كيفية تفعيل المقاطعة الخارجية وطريقة عملها بكتابة كود بسيط لعمل فلاش ليد على البورت A وتحديدا على RA0 واجهت شيء غريب بالنسبة لي وهو عند الضغط على احد الــSwitchs المربوطة مع اطراف الدخل RB4,5,6,7 وتغير الجهد على احد الاطراف المذكورة دخول البرنامج في المقاطعة وعدم الخروج منها اي يستمر الــLED بالـFlashing وعدم العودة الى البرنامج الاصلي ... فما هو السبب؟ void interrupt(){ porta.f0=1; delay_ms(200); porta.f0=0; delay_ms(200); intcon.RBIF=0;} void main() { trisa=0; trisb=0b11110000; porta=0; portb=0b00000000; intcon=0b10001000; while(1){ portb=0b00001111; delay_ms(400); portb=0b00000000; delay_ms(400);}

السلام عليكم اخي الكريم ...
ماهو البك المستخدم ؟؟؟؟؟
ايضأً انت لم تقم بأيقاف الانلوج على اطراف بورت a
يجب تصفير الـــ Flag في دالة الانتربت حتى يخرج منها البرنامج ولا يبقى يكرر نفس الاوامر...
فقط اذكر نوع البك المستخدم
تحياتي

[supersarmed]

ربي يوفقك على الرد السريع ... عذرا فان مستواي في استخدام الــPic قبل المبتدئ ..
اخي نوع الــPic المستخدم هو (PIC16F84A)
واعتقد كما هو موضح في الكود من خلال (0=intcon.RBIF) في دالة الــInterrupt قد تم تصفير الــFlag.
لو سمحت توضيح ماهو تأثير الانالوج وكيف يتم ايقافه للبورت A ..

[supersarmed]

هل سؤالي صعب جداً بحيث يصعب لاحد من العباقرة ان يساعدني فيه ... ام هو بدائي جداً وليس بمستوى الاجابة !!!

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة supersarmed رجاءاً ... اردت فقط تجربة كيفية تفعيل المقاطعة الخارجية وطريقة عملها بكتابة كود بسيط لعمل فلاش ليد على البورت A وتحديدا على RA0 واجهت شيء غريب بالنسبة لي وهو عند الضغط على احد الــSwitchs المربوطة مع اطراف الدخل RB4,5,6,7 وتغير الجهد على احد الاطراف المذكورة دخول البرنامج في المقاطعة وعدم الخروج منها اي يستمر الــLED بالـFlashing وعدم العودة الى البرنامج الاصلي ... فما هو السبب؟ void interrupt(){ porta.f0=1; delay_ms(200); porta.f0=0; delay_ms(200); intcon.RBIF=0;} void main() { trisa=0; trisb=0b11110000; porta=0; portb=0b00000000; intcon=0b10001000; while(1){ portb=0b00001111; delay_ms(400); portb=0b00000000; delay_ms(400);}

السلام عليكم
جرب هذا الكود

char flag=0 ,pressedButton=0;
void interrupt(){              // Interrupt rutine
  if(RBIF_bit == 1 ) {         // Checks for Receive Interrupt Flag bit
    flag  = 1;                 // Set local interrupt flag
    RBIF_bit = 0;              // Clear Interrupt Flag
    if (PORTB.F7 == 1){        // Checks if the RB7 is pressed
       pressedButton = 7;
    }
    if (PORTB.F6 == 1){        // Checks if the RB6 is pressed
       pressedButton = 6;
    }
    if (PORTB.F5 == 1){        // Checks if the RB5 is pressed
       pressedButton = 5;
    }
    if (PORTB.F4 == 1){        // Checks if the RB4 is pressed
       pressedButton = 4;
    }
  }
}

void main()
{

   TRISA=0;
   trisb=0b11110000;
   porta=0;
   portb=0b00000000;
   INTCON=0x88;

    while(1)
    {
     portb=0b00001111;
     delay_ms(400);
     portb=0b00000000;
     delay_ms(400);
   if(flag==1)
     {
      flag=0;
      switch (pressedButton)
        {
          case 7:RA0_bit=~RA0_bit;
            delay_ms(500);
            pressedButton=0;
            break;
          case 6:RA1_bit=~RA1_bit;
            delay_ms(500);
            pressedButton=0;
            break;
         case 5:RA2_bit=~RA2_bit;
            delay_ms(500);
            pressedButton=0;
            break;
         case 4:RA3_bit=~RA3_bit;
            delay_ms(500);
            pressedButton=0;
            break;
         default:break;
        }


     }

    }


}

هنا ملاحظه لاتضع اي ديلي في داله الانتربت لكي يستطيع البيك الرجوع للبرنامج الرئيسي بسرعه لان هذا الزمن سوف يجبر مايكرو على الانتظار في داله الانتربت وهذا ليس صحيح

[حيدر علاج حسن]

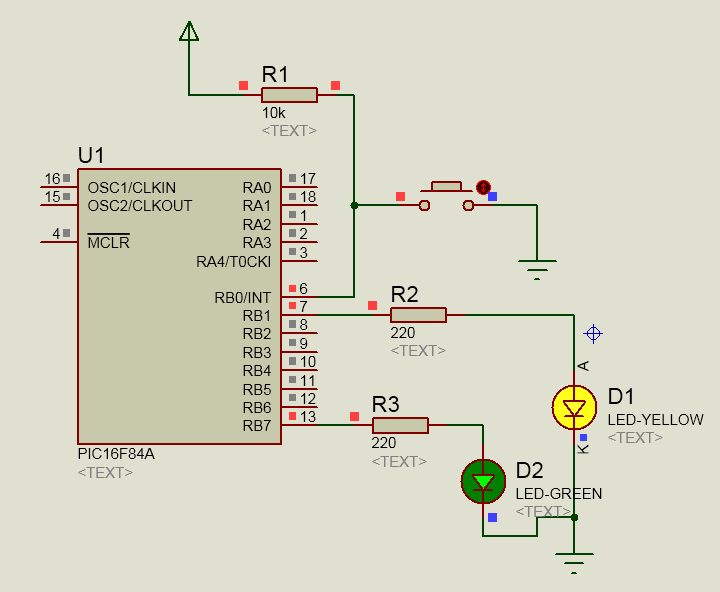

تفضل هذا الكود فيه الليد الاصفر يعمل مع حصول المقاطعة اي مع المفتاح و الليد الاخضر يعمل بشكل مستقل ...

void interrupt()
{
 portb.f1=~portb.f1;
 intcon.f1=0;

}
void main()
 { trisb.f0=1; trisb.f1=0;trisb.f7=0;portb.f1=0;
 intcon=0b10010000;

 while(1){portb.f7=~portb.f7;
          delay_ms(500);
          }

}

[/CENTER]

[حيدر علاج حسن]

لا اعرف كيف ظهرت مشاركتي قبل مشاركتك ...
سوف نبلغ الادارة عن هذا الخطأ

[supersarmed]

الاخ حسن هادي محمــود ... لك كل الاحترام والتقديـــر

لقد استفدت من مساعدتك الكثير .. اعتقد "الله اعلم" حسب ما قمت بتجربته انه في حالة العمل في هذا النوع من المقاطعة الخارجية(RBIE) يجب استخدام اداة شرط في برنامج الـمقاطعة وتحديد الطرف الذي حصل عليه تغيير بالجهد ومن ثم تنفيذ الامر المطلــوب مابين {} حيث قمت بالعديد من المرات في ازالة هذا الشرط وجدت ان البرنامج لا يخرج من المقاطعة ويستمر بتنفيذ مابداخلها من اوامر وكأنه Loop ولا يعود الى البرنامج الاساسي حتى وبعد تصفير الــRBIF... لااعلم ما اذا كان كلامي صواب ام لا ولكني سأعتمده
