برمجة الميكروكونترولر PIC بلغة لسى مع المترجم ميكروسى برو خطوة بخطوة :
|
| اعلانات |
|
||||||
|
| احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 1 اعجاب |
عبدالله حجازى ( أعجبته المشاركة )
|
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
سلسلة الميكروكونترولر PIC12F6XX : استخدام سلسلة الميكروكونترولر PIC12F6XX : أحيانا توجد مشاريع لا تحتاج إلى ميكروكونترولر PIC له أكثر من من 4 إلى 5 أطراف ، الميكروكونترولر PIC الذى يحتوى على 16 طرف دخل / خرج عندئذ يكون غير مناسب . الغرض : التعرف على سلسلة الميكروكونترولر PIC16F6XX والتى تسمى "عائلة الأساس : من خلال تدريب على وميض ليدات متصلة بالمنفذ المسمى GPIO . سلسلة الميكروكونترولر PIC12F هى أجهزة مبكروكونترولر بثمانية أطراف مصممة للتطبيقات الصغيرة التى لا تتطلب الكثير من المداخل / المخارج ، وحيث يكون الحجم الصغير مطلوب ومفيد . تشمل هذه التطبيقات مجموعة واسعة من المنتجات التى نتعامل معها يوميا مثل مجففات الشعر ، وفرشاة الاسنان الكهربية ، ومواقد الارز ، والمكانس الكهربائية ، وأجهزة صنع القهوة ، والخلاطات . على الرغم من صغر حجمها ، فإن سلسلة الميكروكونترولر PIC12F توفر ميزات مثيرة للاهتمام بما فى ذلك المدى الواسع لجهد التشغيل ، والمذبذب الداخلى القابل للبرمجة ، وأربعة قنوات لمحول من تناظرى لرقمى ADC بدقة 10-bit ، وذاكرة مدمجة من النوع EEPROM ، وجهد مرجع مدمج , وأجهزة طرفية متعددة للاتصال (UART, SPI, I2C) , وتعديل بعرض النبضة PWM ، وغيرها الكثير . لوح تجارب وتطبيقات الميكروكونترولر PIC12F ينبغى أن تحتوى على دائرة تنظيم لجهد مصدر القدرة +5V ، ووصلات للوصول لأطراف الدخل / الخرج ، ووصلة للبرمجة بالدائرة ICSP ، ودائرة إعادة reset . دائرة مصدر القدرة : الدئرة التالية تبين دائرة مصدر القدرة +5V . يمكن تغذية هذه الدائرة من مصدر خارجى بجهد 8-12V .  دائرة الميكروكونترولر (المبينة أدناه) هى دائرة مباشرة وفيها : • الطرف GP3/MCLR(Pin4) يتم توصيله بمفتاح خارجى والذى يمكن إعداده كمفتاح إعادة reset ( إذا تم تمكين MCLR ) أو كدخل للمستخدم ( إذا تم عدم تمكين MCLR ) . • جميع أطراف المداخل / المخارج (GP0, GP1, GP2, GP4, GP5) و مصدر القدرة (+5V, GND) ينبغى أن يتم الوصول إليها خلال وصلات headers . ونفس الشىء بالنسبة لوصلة للبرمجة بالدائرة ICSP .  الميكروكونترولر PIC12F675: مقدمة : الميكروكونترولر PIC12F675 شريحة بغلاف ذات 8 أطراف وعلى الرغم من ذلك يدمج بها نوافذ لطرفيات , كما يوجد فى بنائها محول من تناظرى لرقمى ADC بدقة 10bit ( تماما مثل الموجود فى الميكروكونترولر PIC16F877A و PIC16F88 وغيرها ) . الميكروكونترولر 12F675 به ذاكرة برنامج بسعة 1024 كلمة , وذاكرة RAM بسعة 64 بايت , وذاكرة EEPROM بسعة 128 بايت , ومذبذب داخلى , ومؤقتات , ومحول ADC ومقارن . الخواص العامة : 1- سرعة التشغيل : من الصفر وحتى 20MHz 2- القدرة على المقاطعة Interrupt . 3- خيار العمل على مذبذب داخلى أو مذبذب خارجى . - المذبذب الداخلى دقيق 4MHz . - المذبذب الخارجى يمكن أن يكون كريستال crystal أو دائرة رنين Resonator. 4- مدى جهد تشغيل واسع من 2V إلى 5.5V . 5- مؤقت حراسة WDT بمذبذب مستقل . 6- الطرف 4 يمكن أن يعمل كطرف إعادة التعيين MCLR أو طرف دخل . 7- المقاطعة عند تغيير حالة الطرف . 8- مقاومات سحب لأعلى قابلة للبرمجة بشكل منفصل . مميزات الأجهزة الطرفية Peripheral : 1- 6 أطراف دخل / خرج مع التحكم فى الاتجاه بشكل منفرد . 2- تيار مرتفع كمصب / منبع sink/source من أجل التشغيل المباشر لليد . 3- وحدة (موديول) مقارن . 4- وحدة (موديول) محول من تناظرى لرقمى: - الدقة 10 بت . - أربع قنوات دخل قابلة للبرمجة . - دخل لجهد المرجع . 5- المؤقت Timer0 : مؤقت / عداد 8 بت ، مع مقياس سابق prescaler 8 بت قابل للبرمجة . 6- المؤقت Timer1 : مؤقت / عداد 16 بت مع مقياس سابق . 7- البرمجة التسلسلية فى الدائرة ICSP من خلال طرفين . مخطط الأطراف :  منفذ الدخل / الخرج GPIO : يوجد 6 أطراف دخل / خرج متاحة بشكل عام ، وتبعا للأجهزة الطرفية التى يتم تمكينها قد لا يتاح طرف أو أكثر كطرف دخل / خرج عام . السجلات GPIO و TRISIO : السجل GPIO هو سجل بعرض 6 بت 6-bit للمنفذ ثنائى الاتجاه . سجل اتجاه البيانات المناظر هو السجل TRISIO . تحديد بت بالسجل TRISIO بواحد "1" سوف يجعل الطرف المناظر بسجل المنفذ GPIO كمدخل input ، ومسح "0" بت بالسجل TRISIO سوف يجعل الطرف المناظر بسجل المنفذ GPIO كمخرج output . يستثنى من ذلك الطرف 4 وهو GP3/MCLR ، حيث أنه طرف دخل فقط والبت الخاصة به بالسجل TRISIO سوف تقرأ دائما على أنها واحد "1" . السجل TRISIO يتحكم فى اتجاه أطراف المنفذ GPIO ، حتى عند استخدامها كمداخل تناظرية ، لذلك يجب التحقق من التحديد الصحيح لبتات السجل TRISIO . ملحوظة : يجب تهيئة السجل ANSEL والسجل CMCON لإعداد القناة التناظرية كمدخل رقمى . الوظائف الإضافية للطرف : كل طرف دخل / خرج GPIO بالميكروكونترولر PIC12F675 له خيار المقاطعة عند تغيير حالته ، وكل طرف ، ماعدا GP3 له خيار السحب لأعلى . برمجة الميكروكونترولر 12F675 : توصيلات البرمجة بالدائرة ICSP :  مصدر القدرة للميكروكونترولر 12F675 :  كل ما سوف تحتاجه هو وحدة مصدر قدرة بخرج تيار مستمر ( أكبر من 8V إلى 12V ) أو بطارية 9V يتم توصيلها للوصلة CN1 . ملحوظة : من الأفضل استخدام دائرة مصدر قدرة 5V حيث أنها لا تنظم الجهد المستمر فقط ولكنها أيضا تحمى شريحة الميكروكونترولر PIC . جهد الدخل يمكن أن يصل حتى 35V بدون أن يتلف المنظم 7805 . أنظمة المذبذب : الميكروكونترولر 12F675 له ثمانى أنظمة للمذبذب , والمذبذب الداخلى ثابت على 4MHz . يمكنك استخدام مذبذب خارجى ، إما بمقاومة ومكثف أو إشارة ساعة خارجية أو كريستال ( أو دائرة رنين) . يمكنك استخدام كريستال بتردد 20Mhz إذا احتجت لأداء أفضل . ملحوظة : يتم استخدام النظام الخارجى عند الضرورة القصوى لأنك سوف تفقد طرفين من الستة أطراف الخاصة بالدخل والخرج . |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
عبدالله حجازى ( شكر العضو على هذه المشاركة )
عبدالله حجازى ( أعجبته المشاركة )
|
|
|
|
|||||
|
طلب مساعدة في برمجة

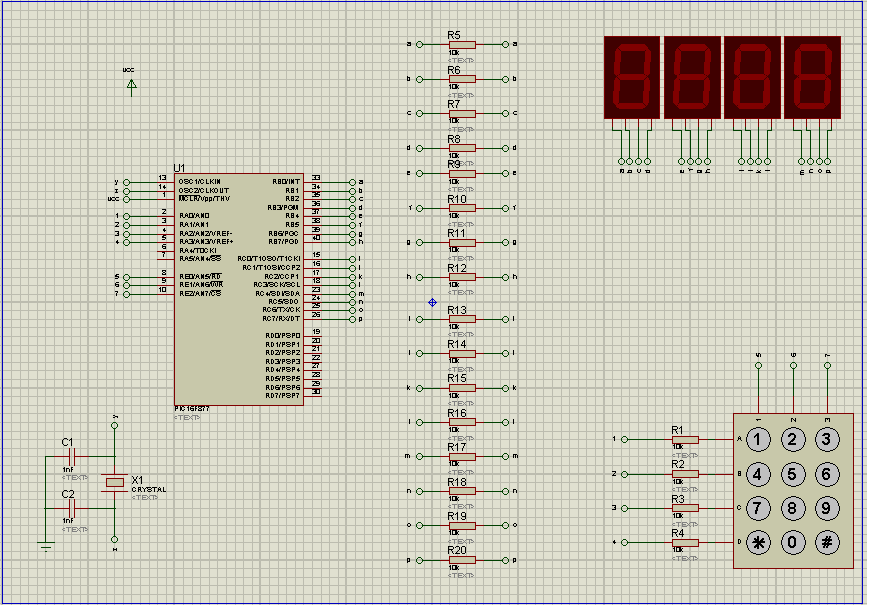

سلام عليكم أخواني a player to change arbitration display [IMG]  [/IMG]
|
