المساعدة في GEANT2500HD لا بستقبل القنوات

[DJAFER]

السلام عليكم
جاءني ريسيفر من نوع GEANT2500HD لا بستقبل القنوات رغم التحكم التام بالجهاز ورغم اني قمت باعادة الجهاز الى وضع المصنع , والبحث عن القنوات بأكثر من طريقة , وقد قمت بفتح الجهاز وقياس جهد التغذية قوجد حوالي 12 فولت , لكن الجهد الخارج من TUNER لم يكن موجود , حيث وجد حوالي 3 فولت , كما اني لم اتنمكن من رؤية منظم الجهد LM317 الذي يتحكم في جهد ال TUNER لقياسه .
الرجاء التوجيه والمساعدة .

[mkhuzanie]

وعليكم السلام
اخي الكريم يجب التاكد من جهود التغذية وخاصة الجهد 24 او 37 فولت وتتاكد من سلامة جميع الجهود التغذية , للتاكد من سلامة الشوتكي ديود
وشكرا

[DJAFER]

المشاركة الأصلية كتبت بواسطة mkhuzanie

وعليكم السلام
اخي الكريم يجب التاكد من جهود التغذية وخاصة الجهد 24 او 37 فولت وتتاكد من سلامة جميع الجهود التغذية , للتاكد من سلامة الشوتكي ديود
وشكرا

السلام عليكم
شكرا اخي mkhuzanie على المساعدة
لم استطع التأكد من جهود التغذية وخاصة الجهد 24 او 37 فولت لآني لا اعرف اين اجدهم , لان قطعة التغذية بها 4 خيوط (2 معا للجهد 12 فولت و2 للسالب) فقط وهو جهد واحد 12فولت وهو موجود . فأين اجد الجهود الاخرى ؟
الرجاء التوجيه والمساعدة .

[mkhuzanie]

امل ارفاق صورة لدائرة التغذية
ويجب على الاقل ان يكون بها 4 شوتكي ديود حيث يجب ان تكون الجهود قريبة
من 3.3 و 5 و 12 و 24 على حسب نوع دائرة التغذية
هل تم فحص الشوتكي ديود او مكثف الايلكو الذي من المفترض ان يكون الجهد عليه بحدود 280 فولت dc ؟
وشكرا

[DJAFER]

المشاركة الأصلية كتبت بواسطة mkhuzanie

امل ارفاق صورة لدائرة التغذية
ويجب على الاقل ان يكون بها 4 شوتكي ديود حيث يجب ان تكون الجهود قريبة
من 3.3 و 5 و 12 و 24 على حسب نوع دائرة التغذية
هل تم فحص الشوتكي ديود او مكثف الايلكو الذي من المفترض ان يكون الجهد عليه بحدود 280 فولت dc ؟
وشكرا

السلام عليكم
شكرا اخي mkhuzanie على المساعدة
لا وجود لجهود اخرى غير جهد واحد على قطعة التغذية,والجهد عليها موجود اي ان التغذية تعمل .

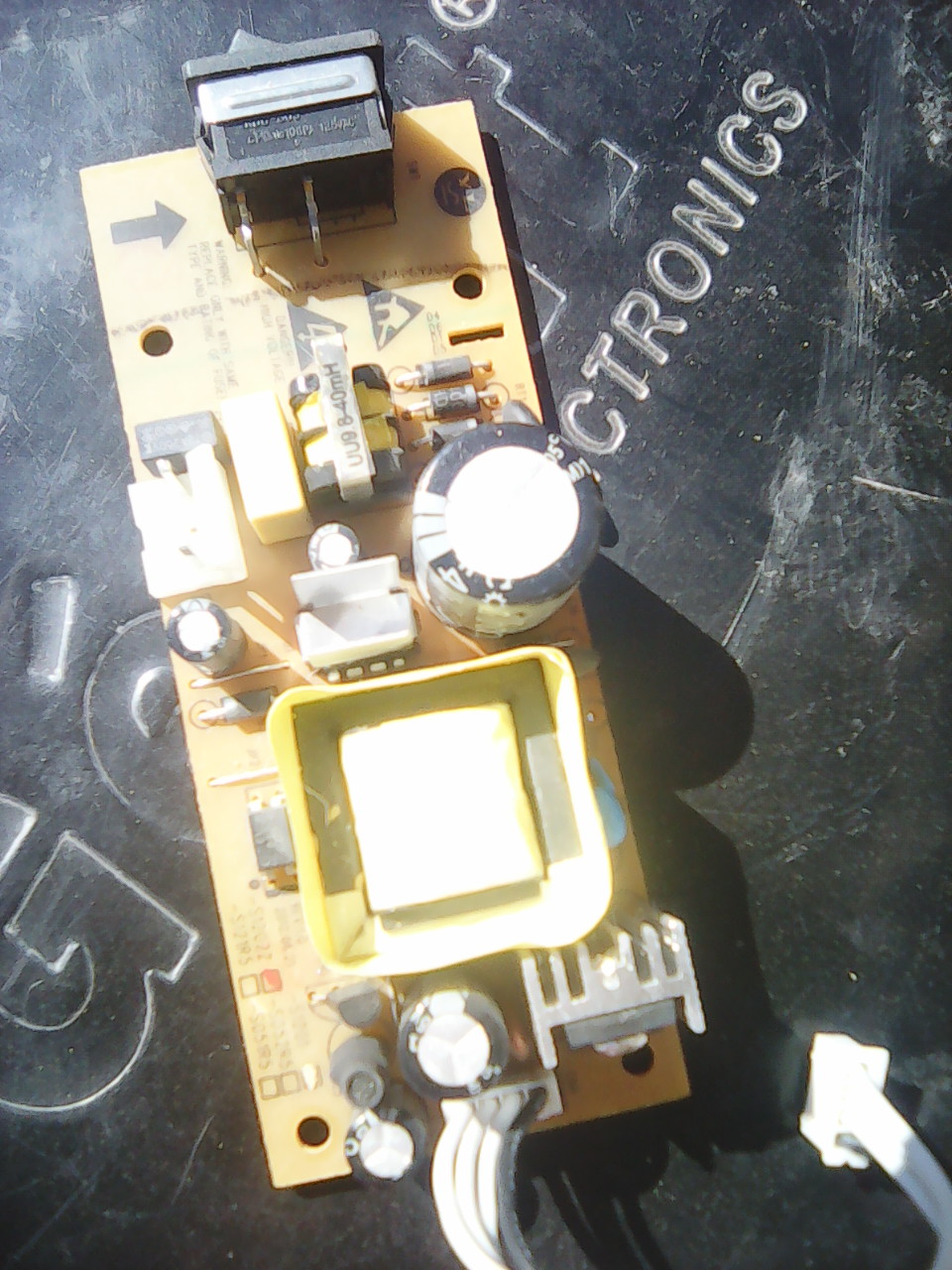

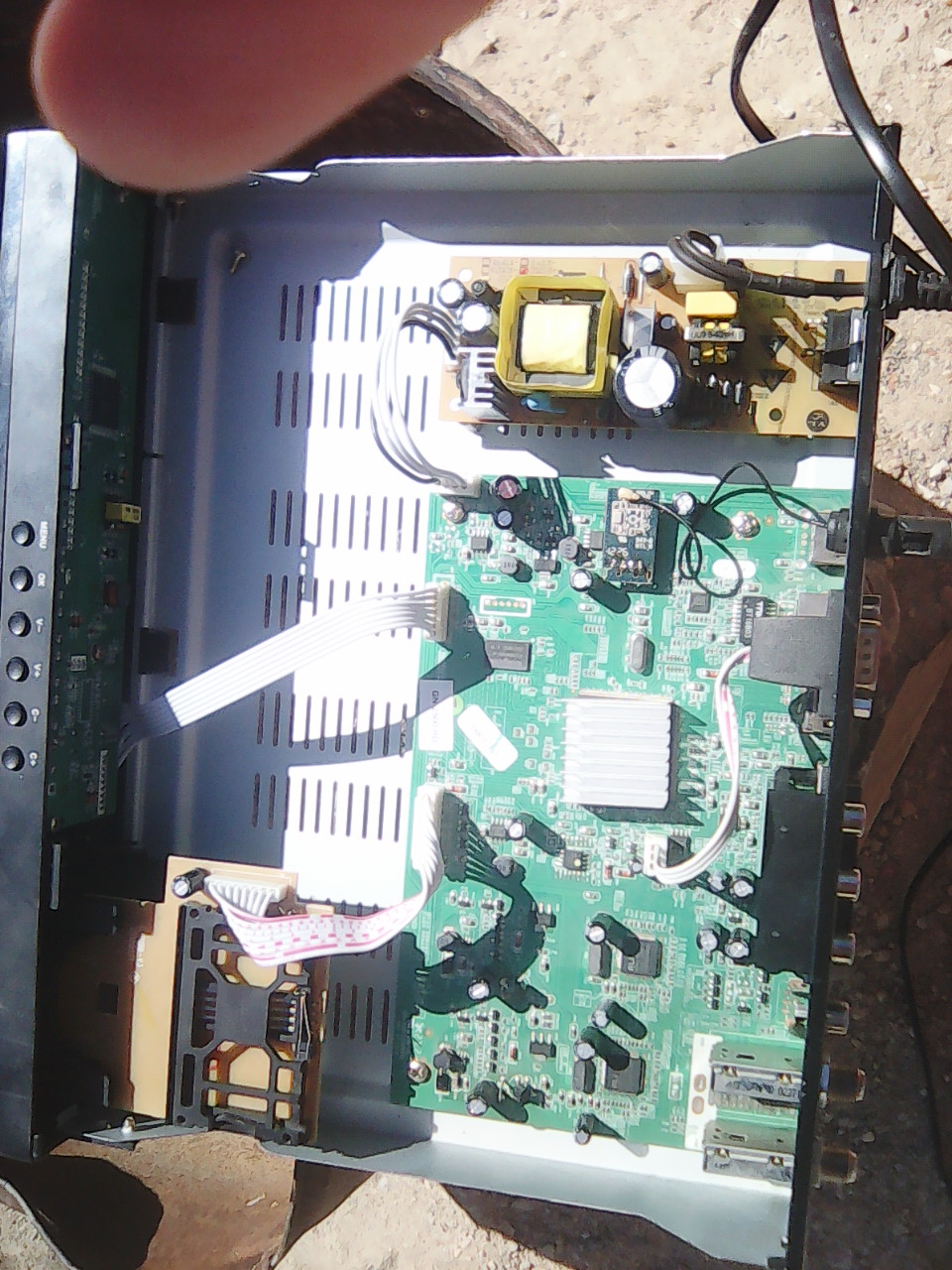

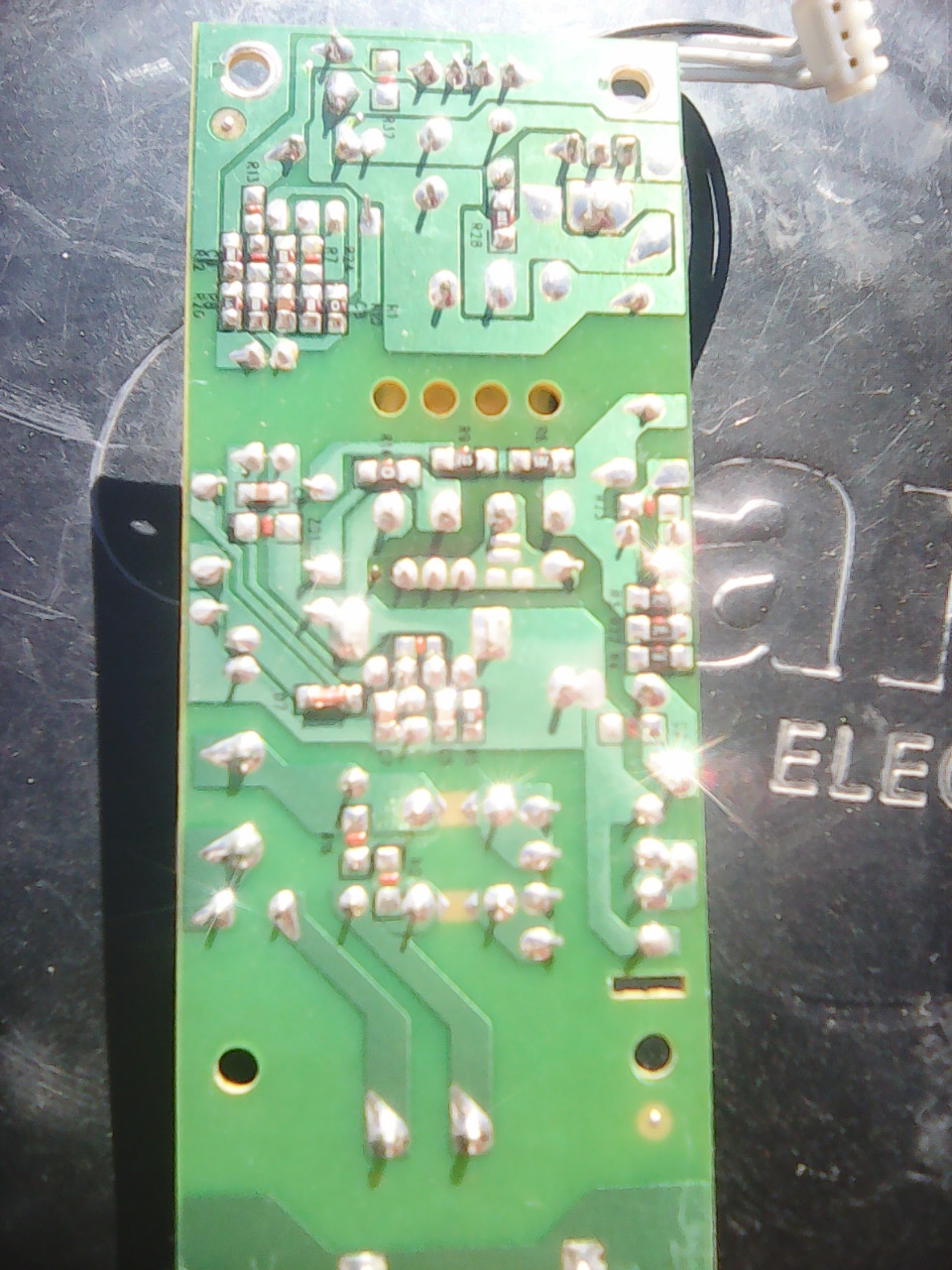

وهذه صور توضح ذلك :








الرجاء التوجيه والمساعدة .
