اصنع راديو سكانر!

[ابداع اسلامي]

يحتاج المرء أحيانا لاستقبال غير الحزمة المدنية 88 إلى 108 ميغا هيرتز. قد يحتاج لاستقبال 144 أو 433 أو 866 ميغا هيرتز على سبيل المثال, ولكن ذلك يتطلب إما شراء جهاز لكل تذبذب وحزمة أو شراء ما يسمى بالسكانر وهو عبارة عن راديو يستقبل حزمة عريضة أو عدة حزم من التذبذبات وحسب نوعه وهذا أحد الأنواع ذات المدى أو النطاق العريض من الإستقبال من 100 كيلو هيرتز إلى 1300 ميغا هيرتز وعند عدة أنواع من التعديل AM FM الخ! طبعا أنا أتحدث عن الأنواع المحمولة الصغيرة لان هناك أنواع أوسع وأكبر من ذلك وذات مزايا أعم وأشمل.
http://www.nevadaradio.co.uk/radio-s.../alinco-dj-x3e

ولكن هناك طريقة رخيصة وسريعة لصناعة مستقبل AM, FM باستخدام تيونر تلفاز قديم "صالح" ودائرة راديو.

تيونر التلفاز عبارة عن محول راديوي مثل LNB الخاص بالساتلايت, ولكن بثلاث حزم وهي HF و VHF وUHF. أي يحتوي على ثلاث مذبذبات وخلاط أو أكثر وحسب التقنية والتصميم. فيقوم باستقبال هذه التذبذبات ضمن الحزمة المطلوبة وتحويلها إلى تذبذب أوسط وحسب البلد.
إذا أردت الاستزادة فتابع هنا وهنا فضلا
http://www.qariya.info/vb/showthread.php?t=96298&page=5
http://uzzors2k.4hv.org/index.php?page=tvtuner
وهذا بتوليف الكتروني ومعقد واستقبال واسع
http://onetransistor.blogspot.de/201...sed-radio.html

http://www.nitehawk.com/rasmit/sa50.html
هناك بعض التفصيل ولكن لضيق الوقت سادخل هنا في صلب الموضوع.

يجب تغذية التيونر ب12 فولت DC ووصل سويتش اختيار النطاق مع 12 فولت أيضا وأطراف الخيار مع HF أو VHF أو UHF لكي تختار النطاق الذي تريد. طبعا يمكنك استقبال الحزمة المدنية من 88 إلى 108 ضمن HF.

يجب وصل مقاومة متغيرة 4.7 كيلو مع 12 فولت بحيث يكون الطرف الأوسط أو المتحرك والمتغير مع AGC. وتحريك وضبط المقاومة لتحصل على صوت نقي.

وصل مخرج IF بفلتر SAW فإن لم تجد فصناعة فلتر من محول IF ومكثف.

أما للتوليف على المحطات المختلفة فيتطلب الأمر 33 فولت بتيار متدني ومقاومة متغيرة 100 كيلو أوم ولا تنس مكثف 100 نانو لكي لا تترنح المحطات.

طبعا التفصيل تجده في الروابط والمخططات وخاصة رابط القرية "بالعربية" ولكن الفكرة شائعة ومجربة!

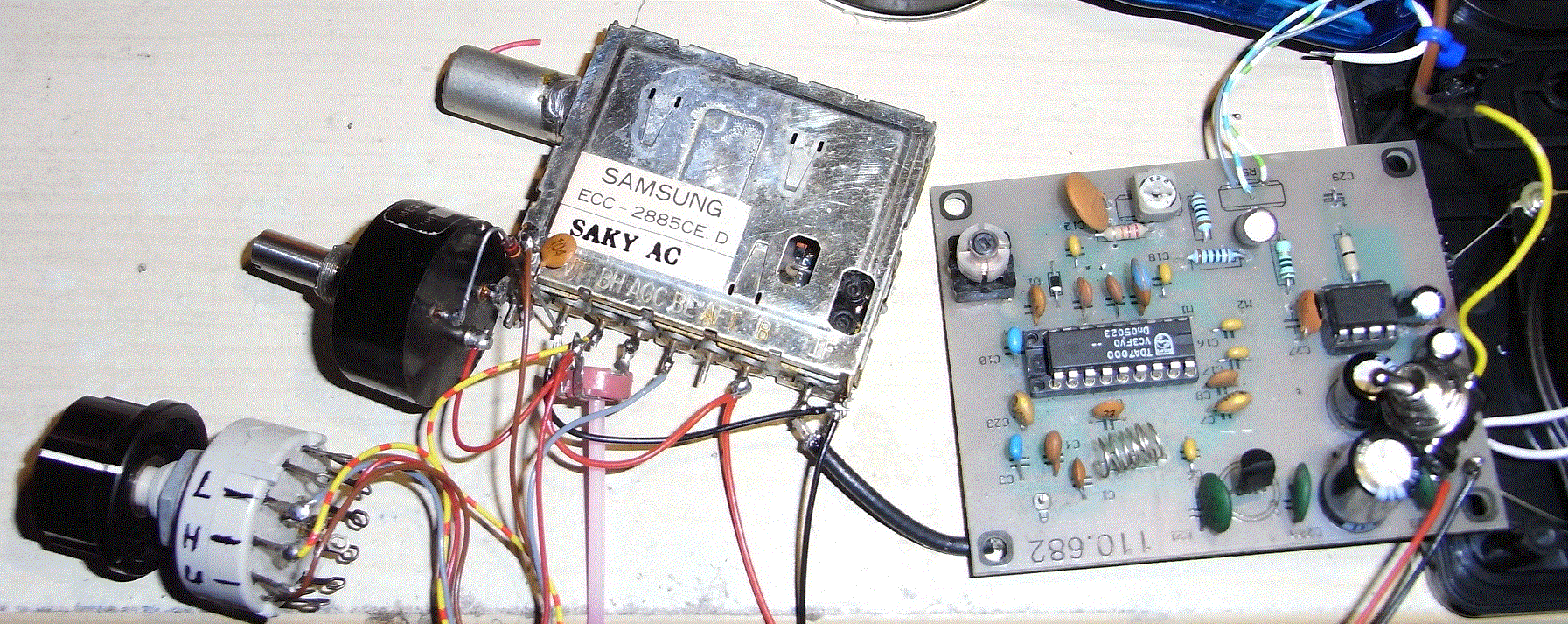

استخدام راديو مثل الذي في الصورة أو ما لديك من الدوائر وتقوم بتوليفه ليستقبل 38 ميغا هيرتز تقريبا.

الدائرة مجربة وقد استخدمت مذبذب 500 ميغا هيرتز وأرسلت على UHF وكانت الحساسية ممتازة .

[مسلم11]

للرفع شرح ممتاز
شكرا لك

[سعيد عويطة]

فعلا كل ابداع استاذ,, ابداع اسلامي,,لا اعرف لماذا انقطع عن القرية
