[gheas]

ADC لايعمل على برنامج Micro C FOR AVR ويعمل على micro c pic مالسبب الرجاء المساعدة

[ماجد عباس محمد]

الله أعلم
لو رفعت الكود سنجد ما نسيت فعله
ولو اضطلعت على ملف المساعدة ستجد السبب (ما نسيت فعله)

[gheas]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد الله أعلم لو رفعت الكود سنجد ما نسيت فعله ولو اضطلعت على ملف المساعدة ستجد السبب (ما نسيت فعله)

شكرا لردك اخي الكريم
اتطلعت على الملف المساعد ونفذته نفسه واعطاني نجاح بالمكروسي
ولكن لم يعمل على البروتس
وجربت نفس الكود على pic 877
طبعا بعد التعدلات بين ال AVR & PIC
يعمل
انا ابرمج بلغة السي و البيسك لمعالجات اتميل منذ سنوات
وPIC بالميكروسي
ولكن اردت برمجة اتميل بالميكروسي وواجهتني هذه المشكلة
وجربت جميع اصدارات كومبليرMICRO C FOR AVR
مع التكريك لكن نفس المشكلة ارجو الاهتمام وشكرا

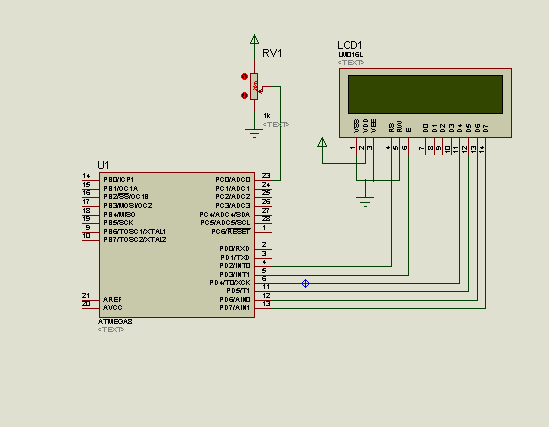

[gheas]

// ATMEGA8
 //8.000000 MHZ
sbit LCD_RS at PORTD2_bit;
sbit LCD_EN at PORTD3_bit;
sbit LCD_D4 at PORTD4_bit;
sbit LCD_D5 at PORTD5_bit;
sbit LCD_D6 at PORTD6_bit;
sbit LCD_D7 at PORTD7_bit;

sbit LCD_RS_Direction at DDD2_bit;
sbit LCD_EN_Direction at DDD3_bit;
sbit LCD_D4_Direction at DDD4_bit;
sbit LCD_D5_Direction at DDD5_bit;
sbit LCD_D6_Direction at DDD6_bit;
sbit LCD_D7_Direction at DDD7_bit;

   float v;
   char x_txt[15];

void main() {

     ADC_Init();
     Lcd_Init();
     Lcd_Cmd(_LCD_CURSOR_OFF);

    while(1)
  {

        v= ADC_Read(0);

        floatToStr(v,x_txt);

         lcd_out(1,1,x_txt);

    }
}

[gheas]

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

الله يوفقك اخى , الخطأ بسيط اخى :

حضرتك قم بتوصيل الارجل AREF + AVCC كلاهما بالجهد 5 فولت .
تم التجربة و برنامجك سليم .
AVCC جهد تشغيل دائرة ADC
AREF الجهد المرجعى لدائرة ADC

ملحوظة : لو حضرتك قرأت رسائل الخطأ فى البروتس ستجده يوضح لك
ان المشكلة فى الجهد المرجعى REF VOLTAGE

و من لم يحي بروح القران لا يحي
"وكذلك اوحينا اليك روحا من امرنا"
قدمه و ارفعه عن كل الكتب ليرفع قدرك

قال(ص) " إن الله يرفع بهذا الكتاب أقواماً ويضع به آخرين "

[gheas]

اقتباس المشاركة الأصلية كتبت بواسطة مشتاق الله بسم الله الرحمن الرحيم السلام عليكم و رحمة الله و بركاته الله يوفقك اخى , الخطأ بسيط اخى : حضرتك قم بتوصيل الارجل AREF + AVCC كلاهما بالجهد 5 فولت . تم التجربة و برنامجك سليم . AVCC جهد تشغيل دائرة ADC AREF الجهد المرجعى لدائرة ADC ملحوظة : لو حضرتك قرأت رسائل الخطأ فى البروتس ستجده يوضح لك ان المشكلة فى الجهد المرجعى REF VOLTAGE و من لم يحي بروح القران لا يحي "وكذلك اوحينا اليك روحا من امرنا" قدمه و ارفعه عن كل الكتب ليرفع قدرك قال(ص) " إن الله يرفع بهذا الكتاب أقواماً ويضع به آخرين "

بارك الله فيك اخي الكريم
فعلا كان السبب في برنامج البروتس لاني في لغة السي نقوم بتهيئة المحول
التشابهي الرقمي بلمسجلات فنختار المقارنة داخليا مع ال 5V او 2.65
ونصل لقطب المخصصة مع مكثف (10)
اما بكومبلير MECRO C لانستطع الاختيار بالتعليمات فقط رغم انها لغة عالية المستوى وانما يبدو اننا سنضيف اسماء سجلات التحكم لل ADC ولتايمرات
كما هو الحال بلغة السي
سوف ابحر فيها واعتقد اننا نقدر التحكم بالمسجلات للاستفادة من جميع
خيارات المتحكم وشكرا جزيلا اخي وجعلها في ميزان حسناتك

[gheas]

استاذي مشتاق الله انا اليوم اطمع بكرمك
اطلب منك خدمة عن
Initializes internal ADC module to work with user defined settings
تهيئة المحول التشابهي الرقمي للعمل باستخدام الاعدادات الداخلية
فقد حاولت كتابة المسجل ADMUX
واسنتدت له القيمة ;ADMUX=0xf0
لاستخدام امقارنة الداخلية AREF internal
والقطب ADC 0 مدخل للقرائة
ولكن الم
كوبلير تجاهل واستمر باستخدام الاعدادات الافتراضية
ارجو المساعدة وشكرا
