استفسار حول الدارة المتكاملة 4538

[anas alsheikh]

هل بامكاني استبدال المتكاملة ( HCF4538BE ) بالمتكاملة ( 74HCT4538 ) ..
الصور التالية هي طبق الاصل للمتكاملتين........

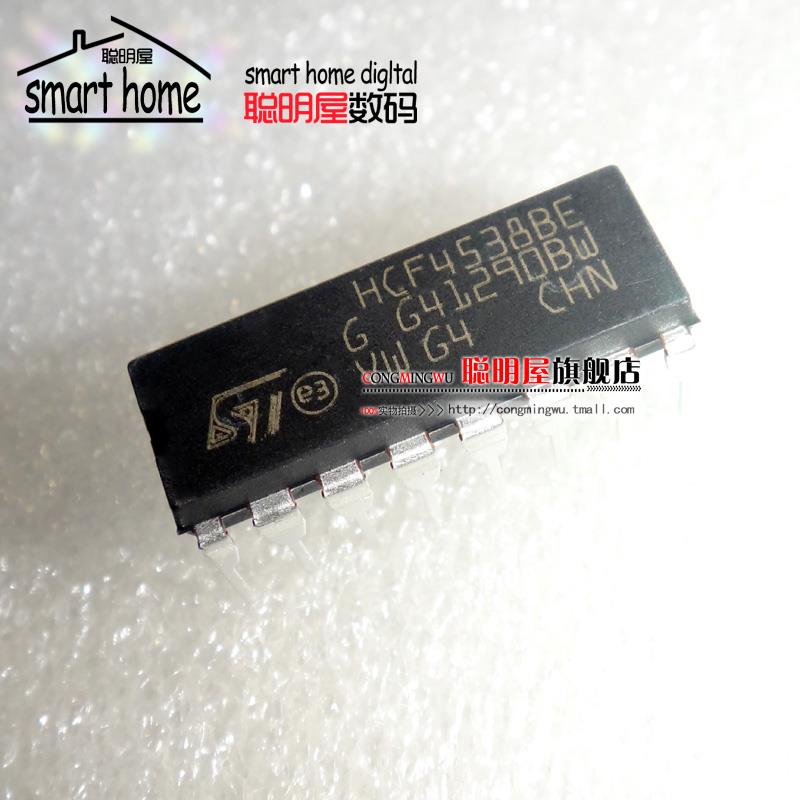

صورة المتكاملة HCF4538BE :

صورة المتكاملة 74HCT4538 :

[ahmed idris]

المشاركة الأصلية كتبت بواسطة anas alsheikh

هل بامكاني استبدال المتكاملة ( HCF4538BE ) بالمتكاملة ( 74HCT4538 ) ..
الصور التالية هي طبق الاصل للمتكاملتين........
صورة المتكاملة HCF4538BE :

صورة المتكاملة 74HCT4538 :

بإمكانك وربما هي أفضل لكن إحذر : أقصى جهد ل 74HCT4538 هو 7 فولت (يستحسن 5 فولت)
بينما HCF4538BE تعمل بجهد حتى 18 فولت (يستحسن 12 الى 15 فولت )
http://www.nxp.com/documents/data_sh...HC_HCT4538.pdf
إذن معرفة جهد الدائرة أمر هام ..

[ماجد عباس محمد]

ايضا هناك فارق هام جدا عند استخدام مكثف كبير
استخدام 74HC يتطلب وضع دايود كما بالدائرة فى صفحة 15 لحماية المتكاملة من تفريغه عند فصل التغذية بينما CD4538 لا تحتاج هذا الإحتياط كما هو مذكور بصفحة 1
http://www.alldatasheet.com/datashee...SC/CD4538.html

[anas alsheikh]

شكرا لكم
هل المتكاملة 14538 تفي بالغرض عوضا عن (hcf4538)
و اذا لم تكن كذلك ارجو التكرم منكم باسم اي متكاملة تفي بالغرض حيث ان جهد تشغيل الدارة لدي هو 12v

[ماجد عباس محمد]

نعم مجرد اختلاف اسماء
أخى
بدلا من إضاعة وقتك فى انتظار رد يمكنك إنزال الداتا شيت ستجد ان الجهد حتى 15 فولت و إن كان يسعدنا جميعا نيل ثواب الإجابة

[ahmed idris]

المشاركة الأصلية كتبت بواسطة anas alsheikh

شكرا لكم
هل المتكاملة 14538 تفي بالغرض عوضا عن (hcf4538)
و اذا لم تكن كذلك ارجو التكرم منكم باسم اي متكاملة تفي بالغرض حيث ان جهد تشغيل الدارة لدي هو 12v

نعم أخي إن شاء الله تفي بالغرض لأنه نفس العنصر تنتجه شركات متعددة
وكل شركة تحتفظ بنفس الرقم (4538) لكن تضع له حروف مختلفة مثل HEF، HCF وغيرها..
وبعض الشركات أضافت الرقم 1 للحروف.
هو ينتمي لعائلة ال CMOS المشهورة في المنطق الإلكتروني باسم السلسلة 4000
وفي الأصل ظهرت هذه السلسلة لدى أول منتج لها بالحرفين CD

[رافع محمد شيت]

شكرا على التوضيح ، وفقكم الله
