السلام عليكم ارجو المساعدة في تغيير اتجاه دوران الموتور اليا في كل مرة عندما يصله الكهرباء من التايمر

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة ابو المعتصم السلام عليكم ارجو المساعدة في تغيير اتجاه دوران الموتور اليا في كل مرة عندما يصله الكهرباء من التايمر

وعليكم السلام ورحمه الله

يرجى تحديد نوع الموتور والجهد الذى يعمل عليه ..


هل هو AC ام DC

[ابو المعتصم]

السلام عليك أخي اسف على التأخير بالنسبة للموتور يعمل ب ‏12v‏ ‏DC‏ او 220 عن طريق ترنسفور

[ابو المعتصم]

السلام عليك أخي اسف على التأخير بالنسبة للموتور يعمل ب ‏12v‏ ‏DC‏ او 220 عن طريق ترنسفور

[عبدالله حجازى]

السلام عليكم ورحمه الله ...

اسف على التأخير فى الرد ..


اليك طلبك يا اخى الكريم ..


تم تصميم هذا المشروع بستخدام المتحكم الدقيق PIC16F877A

ولك حرية اختيار أى بك اخر متوفر لديك فهو مشروع بسيط جدااا ..

والكرستالة المستخدمه 4 ميجا هرتز ..

اليك المشروع كامل ..

وهذا كود البرنامج



    // ENG _ ABDALLA  HYGAZY

     #define MOTOR PORTB
     #define MOTOR1 PORTC
         void main() {

     TRISB = 0;  PORTB = 0;

     TRISD = 1;  PORTD = 0;

     TRISC = 0;  PORTC = 0;

          while(1){

      if(PORTD.F0==1){ delay_ms(10);  MOTOR = 2;  MOTOR1 = 2;  }
      else if(PORTD.F0==0){ MOTOR = 1; MOTOR1 = 1;  }
   }
  }

واليك المشروع كامل للتحميل والتجربة
http://www.mediafire.com/download/c0...20_NOTOR_1.rar



تحياتى لك وتحت امرك فى أى استفسار


....

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة ابو المعتصم بالنسبة للموتور يعمل ب ‏12v‏ ‏DC‏ او 220 عن طريق ترنسفور

أخي
1- ذكرت الفولت ‏12v‏ ‏DC‏ لكن كم هو التيار ؟؟
ضروري معرفة الامبير الذي يسحبه الموتور حتى تتمكن من استخدام عناصر قادرة على تحمل هذا السحب.
2- معلومة أخرى ناقصة : ما هي طبيعة إشارة خرج التايمر الذي لديك؟ كم فولت هي؟
هذه المعلومة ضرورية حتى يمكنك ملاءمة الخرج مع دخل دائرة التحكم في الاتجاهين

[ahmed idris]

السلام عليكم
أخي عبدالله شكرا على المجهود وعلى رفع ملف الدائرة والكود جزاك الله خيرا.

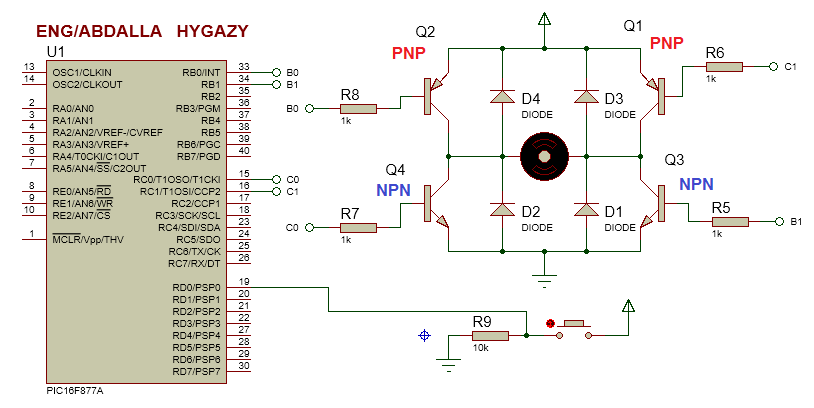

الترنزيستورات في قنطرة H تعمل كمفاتيح ، أعتقد أن وضعها في الدائرة هكذا:

بمعنى ال PNP في الأعلى
وال NPN في الأسفل
ويجب طبعا اختيار ترانزيستورات تتناسب مع قدرة الموتور وشكرا..

[ahmed idris]

ملحوظة بسيطة:

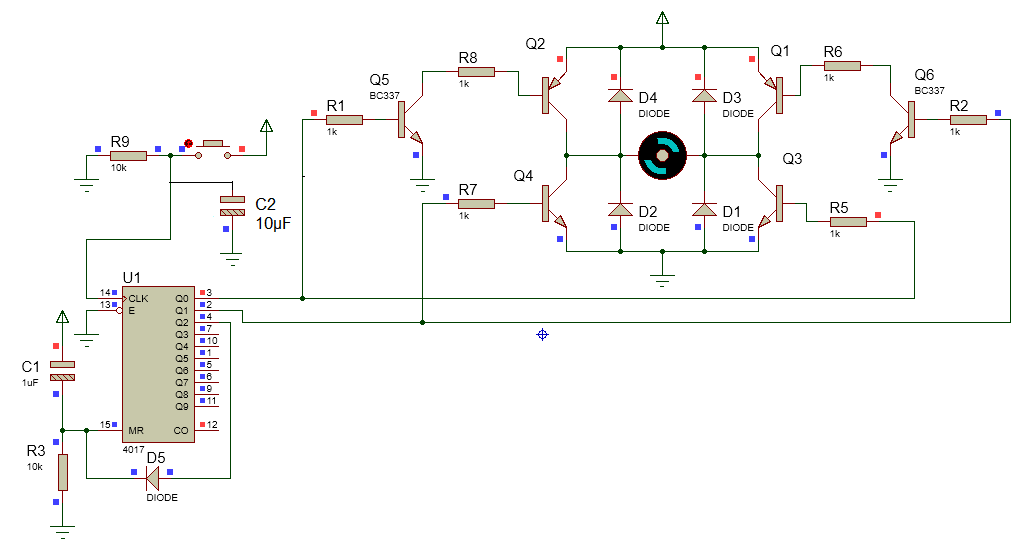

لمن لا يرغب باستخدام ميكروكونترولر ، يمكن تنفيذ فكرة الأخ عبدالله حجازي بدائرة تتضمن عناصر لا تحتاج لبرمجة مثل العداد CD 4017 :
