سؤال حول وصل منظمين 7806 على التفرع

[mh66]

السلام عليكم

هل يمكن وصل منظمين 7806 على التفرع للحصول على خرج 6 فولت لكن باستطاعة اعلى

حيث ان تياره الاسمي 1 امبير والفعلي اعتقد اقل وانا اريد تشغيل جهاز هاتف لاسلكي استطاعته 700 ميلي امبير على بطارية 12 فولت

شكرا

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

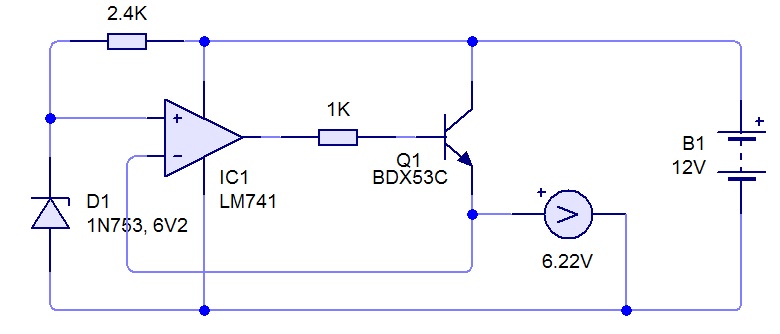

اليك هـــذه الدائرة قمت برسمها اليك وهى توفر لك تيار قد يصــل الى اكثر من 4 امبير والفولت 6.2 فولت .ينصح بتركيب فيوز على خط البطاريــة





وهذا رابط المحاكاه
http://www.mrkzgulf.com/do.php?id=172435

[erad]

طب ما تجرب منظمات الجهد lm317 مع قيم مناسبة وبالمناسبة يمكن استخدامها كمنظم جهد من 3 الي 37 فولت او منظم رائع لتيار الحمل حتى 1.5 أمبير

[mh66]

شكرا لكم وفقكم الله

[soofeljean]

المشاركة الأصلية كتبت بواسطة mh66

السلام عليكم

هل يمكن وصل منظمين 7806 على التفرع للحصول على خرج 6 فولت لكن باستطاعة اعلى

حيث ان تياره الاسمي 1 امبير والفعلي اعتقد اقل وانا اريد تشغيل جهاز هاتف لاسلكي استطاعته 700 ميلي امبير على بطارية 12 فولت

شكرا

أتفق معك
ستتحصل على استطاعة أكبر مع ثبات الجهد
توكل على الله وركب المنظمين وستنجح فكرتك

[Georgeos]

ما أعرفه, أنه يوجد طريقتين للحصول على جهد خرج منتظم:
الأولى ماشرحه الأخ عريبي محمود

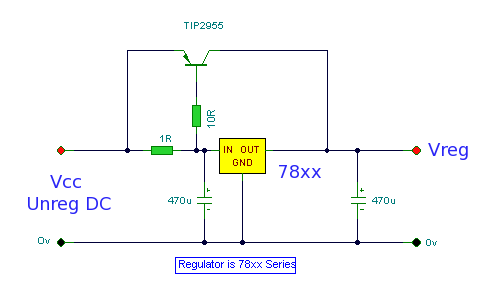

الثانية باستخدام ترانزستور قدرة يربط مع المنظم لزيادة تيار الخرج
كما في الصورة التالية:


وهذا رابطها:
http://www.zen22142.zen.co.uk/Circuits/Power/boosti.gif

وهنا تجد شرحاً مبسطاً لهذه الطريقة:
http://www.zen22142.zen.co.uk/Circuits/Power/boosti.htm

[ahmed idris]

السلام عليكم
LM338 إذا توفر يشبه LM317 يتم ضبط خرجه على 6 فولت ويمكنه أن يعطي حتى أربعة أمبير
