[ياسين حريز]

السلام عليكم:
أردت أن أسألكم عن دارة لقياس التردد عن طريق المتحكم 16F84 مع شاشة سبعة قطع لكن لقياس تردد العالي إلى 200Mhz أو أكثر و من Hz
وجدت بعض الدارات لكن تقف عند التردد 50Mhz تقريبا ولا تعمل في ترددات Hz.
شكرا

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة ياسين حريز السلام عليكم: أردت أن أسألكم عن دارة لقياس التردد عن طريق المتحكم 16F84 مع شاشة سبعة قطع لكن لقياس تردد العالي إلى 200Mhz أو أكثر و من Hz وجدت بعض الدارات لكن تقف عند التردد 50Mhz تقريبا ولا تعمل في ترددات Hz. شكرا

السلام عليكم
للتردات العالية التي لا يستطيع المتحكم التعامل معها، فالحل الممكن هو اقتراح الأخ إبداع إسلامي هنا:
http://www.qariya.info/vb/showthread.php?t=180152
وهو إضافة مقسم تردد على قياس التردد الاصلي
وهي نفس الطريقة المتبعة هنا :

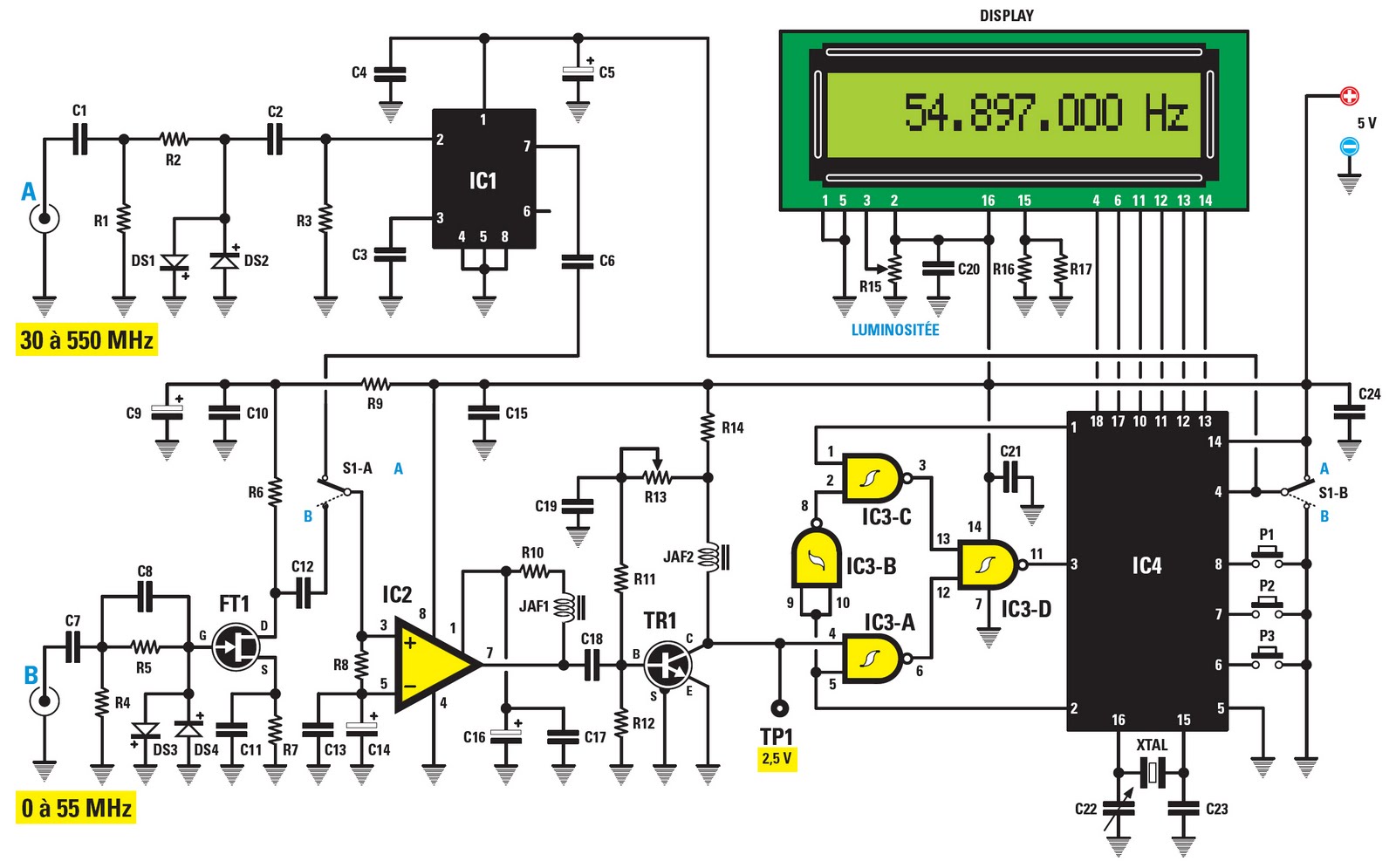

حيث خصص صاحب المقال دخلان للقياس:
الدخل B لقياس الترددات من 0 إلى 55 ميغاهرتز
والدخل A للتردات العالية (حتى 550 ميغاهرتز كما يدعي)
مقسم التردد هو المتكاملة IC1 في التصميم واسمها SP8830
المصدر تعميما للفائدة:
http://www.schema-electronique.net/2...-chiffres.html
