اقتباس:
المشاركة الأصلية كتبت بواسطة flaxder
مشكورين على الموضوع
ارجو توضيح معنى الجهد العكسى فى الدائره
اعرف ان مقاومه القاعده تصمم لكى تجعل الترنزستور فى حاله القطع او الفعاله او التوصيل ولكل منها شروط
اعرف ان الجهد على القاعده يكون بدلاله التيار الداخل
لو ان فولت التغذيه ٣٠٠ فولت وعايزين نعمل دايره مفتاح يكون فيها جهد قاعده مشع =٠.٩ فولت
وتيار قاعده ١ميلى امبير
هتكون مقاومه القاعده ٢٩٩كيلو اوم
|
المذبذب المتعدد عديم الاستقرار لا يحتوي على مقاومة قاعدة.
الجهد العكسي معناها الجهد السالب إن كنا نستخدم ترانزستورات من نوع NPN.
وهو النوع الأفضل والأكثر استخداما.

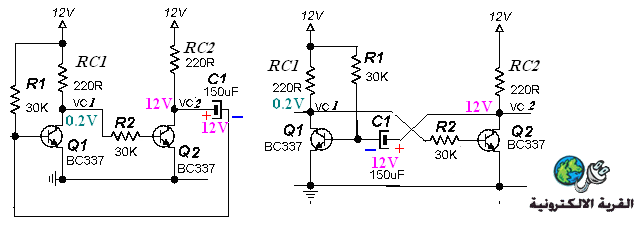

تسليط جهد عكسي على القاعدة معناه:
الجهد على المشع يساوي صفر.
الجهد على القاعدة سيكون في لحظة معينة -11.1 فولت، على أساس أننا نستخدم بطارية 12 فولت.
لمزيد من التفاصيل والشرح راجع سلسلة شرح الدوائر الإلكترونية وتصميمها للأستاذ ماجد.
كما يمكنك استخدام برامج المحاكاة الإلكترونية لفهم ما يحدث في المذبذب المتعدد.
والأهم من ذلك أن تنجح في تخيل ما سيحدث.
وإن لم تستطع أخبرني وأنا أتابع معك.
الجهد العكسي على قاعدة الترانزستور في المذبذب المتعدد
