أريد معرفة المقاومة الداخلية لهذا المايك

[محمد ع يسى]

السلام عليكم ورحمة الله وبركاته.
اشتريت من باب اللوق مايك بجنيه ولو تريدون صورته أخبروني.
سألت التاجر عن رقمه حتى أرى الداتا شيت وأعرف المقاومة الداخلية ولكنه لا يعرف رقمه.
مكتوب عليه 34B8V بحثت عن هذا الرقم في موقع الداتا شيت لم أجد شيئا بهذا الرقم.
هل يمكن قياسها بالآفو؟
لو تريد صورة للحكم عليه أخبرني وأنا أصوره لك.
وجزاكم الله خيرا.
والسلام عليكم ورحمة الله وبركاته.

[flaxder]

ايوه يا ريت تجيب صوره له علشان اشوفه
واقرا الموضوع ده
http://www.qariya.info/vb/showthread.php?t=178023

[محمد ع يسى]

إنه نفس صورة المايك الذي في الصورة التي في رابط موضوعك.

[flaxder]

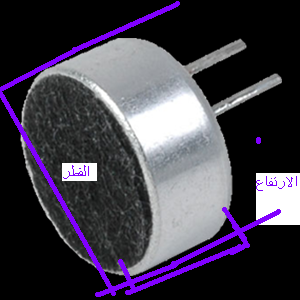

طب قيس القطر وارتفاع المايك واكتبه

اسف على سؤ الرسم بس ياريت تكون فهمت المطلوب

[ماجد عباس محمد]

أخى
المايك ده مقاومته حوالى بضع كيلو أوم
هذه الدائرة لقياس المقاومة الداخلية لأى مصدر

و المفتاح مفصول الفولت الخارج هو فولت المصدر بدون حمل أى لا هبوط على مقاومته الداخلية
عند توصيل المفتاح سيهبط الفولت على طرفى الخرج حسب قيمة المقاومة إلى قيمة المقاومة الداخلية

أسهل طريقة للحساب أن تستخدم مقاومة متغيرة و تغيرها حتى يصل الخرج للنصف و عندا تكون المقاومة المتغيرة = المقاومة الداخلية

[محمد ع يسى]

جزاكم الله خيرا على المساعدة.
أما عن قياس القطر فغدا إن شاء الله أخبرك بالنتيجة.
وهل يمكن قياس هذه المقاومة بقياس الأوميتر؟
وأما عن طريقة الأستاذ ماجد فهل يستطيع جهاز الآفو تحسس الخرج؟
أم تقصد أضعها في دائرة تكبير لها معاوقة دخول عالية جدا وأقيس خرج المكبر؟

[ماجد عباس محمد]

إن كان الآفو المستخدم يقيس مللى فولت بتردد من 50ذ/ث فأكثر يمكنه تحسس الخرج على المقاومة فقط حاول أن يكون الصوت مستديم وثابت و ليس كلام فبطئ الآفو لا يمكنه من تتابع موجات الصوت.
كثير من أجهزة الآفو الحديثة تستطيع قياس مللى فولت بترددات الصوت
إن لم يمكن فالأوسيلوسكوب هو الحل

[flaxder]

يا بشمهندس ماجد انا عايز احسب الاول الحسابات بال ورقه والقلم وبعدين نبقى نقيس
طيب ممكن تساعدنا
