مقاومة متغيرة

[alrohban]

فى الدائرة التى اقوم بتصميمها توجد مقاومة متغيرة 6 طرف
ولكن المتاح امامى 3 طرف فما الفرق بينهم وهل يمكن توصيل مقاومتين 3 طرف
مكان المقاومة 6 طرف

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة alrohban

فى الدائرة التى اقوم بتصميمها توجد مقاومة متغيرة 6 طرف
ولكن المتاح امامى 3 طرف فما الفرق بينهم وهل يمكن توصيل مقاومتين 3 طرف
مكان المقاومة 6 طرف

السلام عليكم ورحمة الله وبركاته
اخى الكريم
قد تتطلب تصميم دائرة ما استخدام مقاومتين مثلا 10 كيلو بحيث عند تحريك الاولى للمنتصف مثلا يتم تحريك الثانية للمنتصف ايضا وفى نفس الوقت ..... لذلك تم تصميم

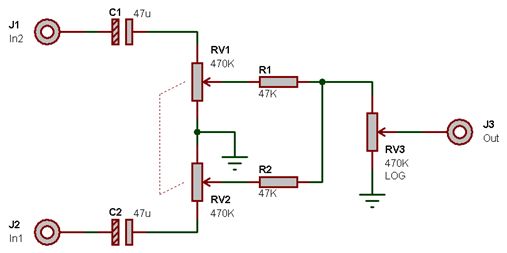

مقاومة متغيرة مزدوجة ويقوم بتحريكها اكس واحد ويرمز لهذه المقاومة المتغيرة فى الدائرة الكهربية بمقاومتين ويؤشر عليهما بخط منقط مثل هذه الدائرة





ومن بين انواع المقاومات صور لهذه المقاومة فمنها ما لها 6 اطراف على صف واحد مثل هذه الصورة

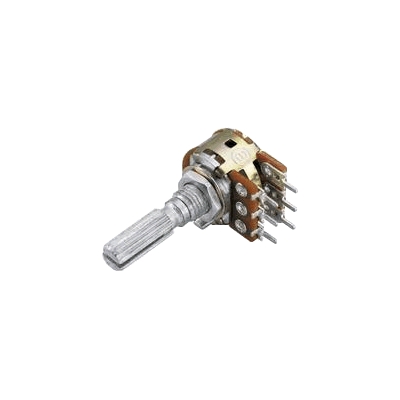

ومنها ما تظهر لمقاومتين متغيريتين واحد خلف الاخـــرى 3 امامى و 3 خلفى مثل هذه الصورة

وتستخدم هذ المقاومات بكثرة فى الاجهزة الصوتية ... وهى متوفرة بالاسواق وممكن استخراجها من الاجهزة القديمة ..... ويجب التقيد بما هو مصمم له اذا اردت ان تعمل الدائرة بمثالية
